產品名稱：
|
DIY低功耗簡單無線網絡學習系統
|
|
型 號：
|
DIYRF-2510-SDK
|
|
價 格：
|
0.00
|
|
品 牌：
|
919
|
|
|
|
DIY低功耗簡單無線網絡學習系統
DIY Low Power Wireless Network Development Kit - DIYRF-2510-SDK |
| 產品名稱 |
產品型號 |
訂購價格 |
| DIY低功耗簡單無線網絡學習系統 |
DIYRF-2510-SDK |
￥395 | |
|
| 配置清單 |
| 序號 |
配件名稱 |
單位 |
數量 |
備注 |
| 1 |
網關 |
套 |
1 |
網關底板加CC2510無線模塊（兼做仿真器） |
| 2 |
無線網絡節點一 |
塊 |
1 |
光敏、溫度傳感器 |
| 3 |
無線網絡節點二 |
塊 |
1 |
光敏、溫度、加速度傳感器 |
| 4 |
USB電纜 |
根 |
1 |
|
| 5 |
10P下載電纜 |
根 |
1 |
|
| 6 |
光盤 |
張 |
1 |
無線網絡監控軟件
網關驅動CP2102
開機演示說明書
系統使用說明書
網絡節點原理圖
CC2510芯片資料
串口調試助手
演示程序（HEX）
開發例子程序
傳感器資料 |
| 7 |
保修卡 |
張 |
1 |
|
|
|
| 產品描述 |
DIY低功耗簡單無線網絡學習系統——DIYRF-2510-SDK是一套專門針對無線愛好者、單片機愛好者、自動化愛好者、智能機器人愛好者、學生等個人學習無線技術的簡易學習工具。
為入門級用戶提供7個應用程序和無線龍DIYRF-PC監控軟件，實現下列實驗：
1、DIY SimpliciTI無線網絡實驗
2、無線溫度數據采集顯示實驗
3、智能家居之無線燈開關實驗
4、無線智能交通燈控制實驗
5、無線智能路燈管理控制實驗
6、游戲控制實驗
7、附加一個DIY 低功耗簡單無線網絡綜合動手實驗（僅僅該實驗包括包括SimpliciTI源代碼協議棧，樣板過程文件和C 源文件)

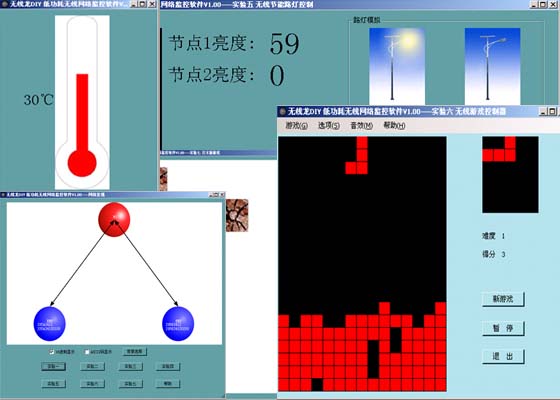

例子程序上位機如下圖所示：
DIYRF-2510-SDK與市場上其他的DIY系統完全不同，用戶無需無線網絡通信技術，只要會簡單單片機編程即可學習、開發簡單無線網絡，包含了三個功能：
1、普通8051單片機學習功能，DIYRF-2510系統包括一個類似JTAG功能的非入侵式高級在線仿真器，在不占用單片機任何資源前提下，實現軟件下載，單步，斷點和在C語言水平下實時調試功能，支持功能強大的IAR 電子平臺C51編譯，調試環境。
2、全功能基礎低功耗無線網絡功能展示和測試。
3、SimpliciTI無線基礎網絡軟件協議棧學習和開發功能，包括協議棧源代碼和表演軟件代碼；DIYRF-2510系統由一個無線網關（兼作單片機在線仿真器），兩個無線節點成套而成，無線節點上有最新傳感器和按鍵，顯示功能，系統全部工作在2.4GHZ 全球免執照頻段。更大的驚喜是DIYRF-2510 無線節點和網關板上，都有一個無線模塊擴展插座，在插座上擴展上對應的無線模塊，就可以容易升級到更高級的無線網絡DIY，例如：DIY ZigBee網絡。同時用同樣方法，也可以容易升級到DIY微功耗Wi-Fi、DIY藍牙。
DIYRF-2510-SDK配置無線網絡底板(也稱開發板)，采用電池、外接電源、USB電源多種靈活供電方式，方便用戶實現野外、筆記本、室內等多種環境使用、測試、演示等。
無線網絡底板配置光敏、溫度、加速度等多種傳感器，可實現無線門鎖、無線交通燈控制、智能燈控制、無線路燈控制、無線游戲等各種無線傳感器網絡應用。
無線網絡底板還提供2組共6個功能按鍵及1個復位按鍵。
外提供可擴展1個UART及4個I/O。
無線網絡底板還有1個ZigBee模塊接口及1個仿真器接口。

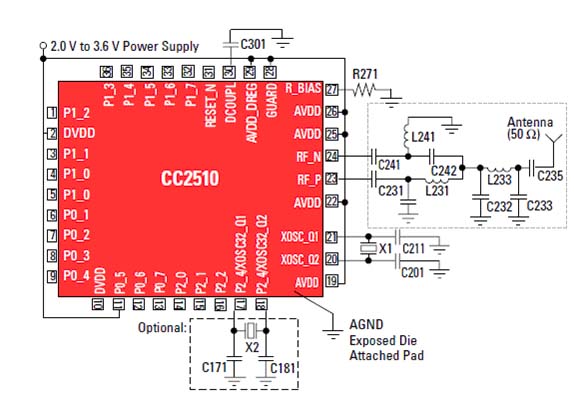

無線網絡底板采用的是增強型8051內核，低功耗無線單片機CC2510，一顆真正系統芯片(SoC)CMOS解決方案。這種解決方案能夠提高ISM波段2.4GHz應用對低成本，低功耗要求。它結合一個高性能DSSS(直接序列擴頻)2.4GHz射頻收發器核心和一顆工業級小巧高效8051控制器。CC2510芯片延用了以往TI公司ZigBee無線芯片CC2430/CC2431架構，它使用1個8位MCU（8051），具有32 KB可編程閃存和4 KB的RAM，還包含模擬數字轉換器(ADC)、定時器（Timer）、AES128協同處理器、看門狗定時器（Watchdog Timer）、32 kHz晶振的休眠模式定時器、上電復位電路(Power On Reset)、掉電檢測電路(Brown Out Detection)以及21個可編程I/O引腳。工作時的電流損耗為18mA；速率為1.2kBaud，在接收和發射模式下，電流損耗分別低于17.1 mA或18.5 mA。休眠模式和轉換到主動模式的超短時間的特性，特別適合那些要求電池壽命非常長的應用。芯片原理如下圖所示：

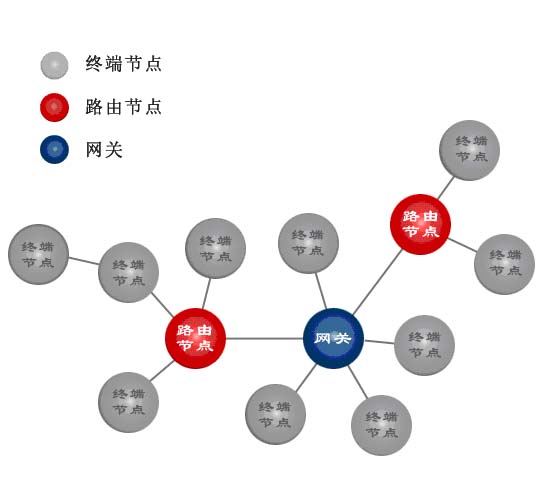

無線節點和節點間，無線節點和無線網關間，SimpliciTI 通訊協議是免費的，協議非常小，只占了CC2510無線單片機32K閃存中的 ¼ ，大約8K字節。網絡間連接的結構，稱為網絡拓?fù)洌∟ETWORK TOPOLOGY），SimpliciTI 通訊協議是一種入門級別的通訊協議，只支持基本的星狀拓?fù)洌琒impliciTI 的網絡拓?fù)淙缦聢D所示：

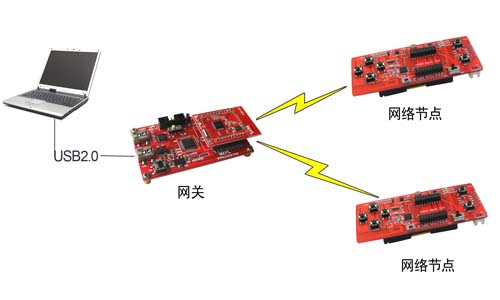

DIYRF-2510構架的低功耗無線網絡結構如下圖所示。一根USB電纜，連接網關節點到PC機，將網關通過無線網絡獲得的信息或者PC發出的命令，通過無線網絡傳輸?shù)焦?jié)點。無線節點板采用標準AAA電池供電，通過網絡協議，以自組織方式加入網絡，實現將傳感器數據和操作信號，通過無線網絡傳輸給無線網關(GATEWAY)。
|
模塊名稱 |
訂購價格 |
備注 |
|
DIYRF-2510 網關無線模塊 |
￥200 |
該模塊僅僅和DIY2510無線網關底板配合使用 |
|
模塊名稱 |
訂購價格 |
備注 |
|

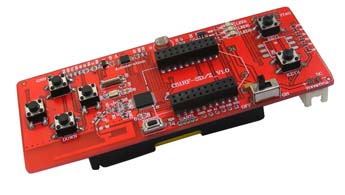

DIYRF-2510 無線節點板 |
￥200 |
該節點板只適合于用戶自己開發簡單網絡協議棧和應用使用，無線龍表演軟件只支持套件內部包括的無線節點板 |
（圖片僅供參考以實際產品為準）
深圳市無線龍科技有限公司 邱先生
電話： 0755-83690635
Email：wxlmcu@163.com
QQ： 971278082
|
|
|
|
