Dxdesigner主要優勢

產品特點：

􀂋 兼容Protel/orCAD/PADS Logic的原理圖與符號庫

􀂋 支持多頁/層次式原理圖結構的創建

􀂋 可對設計中的元器件與網絡進行瀏覽、檢索或?qū)傩约�體編輯

􀂋 支持在原理圖中定義物理設計規則

􀂋 支持派生設計及物料清單（BOM）自動生成

􀂋 可與企業ERP/PDM/PLM 系統銜接，提供ODBC 數據庫接口，

可實現設計數據標準化管理􀂋 支持團隊設計及設計文件版本管

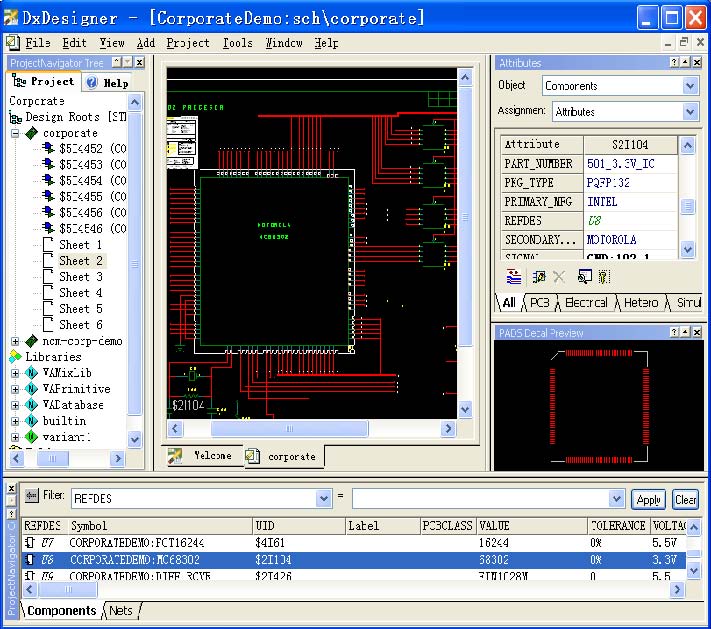

DxDesigner：功能強大的原理圖創建的設計數據管理環境

概述

簡單的原理圖/PCB 雙向設計流程已不能滿足大型高端電子產品開發的需要。產品的可

靠性、研發成本、設計周期通常受以下因素的困擾：

♦ 能否保證被采用的元器件性價比最高、供應最及時

♦ 經典電路和通用電路模塊能否在不同的設計里快速復用

♦ 產品的邏輯功能會不會受到材料物理特性的影響

♦ 電路中的關鍵信號能否在畫原理圖的同時定義其布線規則約束

♦ 對于大型電子產品的設計，能否采用團隊工作模式以縮短研發周期

♦ 分發到采購、生產等各個部門的設計數據是否一致

DxDesigner 為上述問題提供了一套優秀的解決方案，它是一個功能強大的項目創建與管理環境，可以在一個項目中開展多個原理圖/PCB 設計，支持團隊工作模式，并具備元器件屬性管理、電路復用、Top-Down/Bottom-Up 結構的創建、原理圖仿真、關鍵信號的布線規則定義、統計物料清單（BOM）及設計歸檔等全面的功能

DxDataBook設計庫管理工具

高效率的元器件信息系統（CIS）管理

DxDesigner 中的DxDataBook 模塊為設計工作提供了高效率的元器件信息系統管理功能。它可以讓研發（包括原理圖設計和PCB 設計）、采購、生產等各個職能部門在統一的ERP 數據平臺上共享元器件信息、協同工作，保證了設計中采用的元器件均符合企業標準。研發、采購及生產等各部門掌握的最新元器件信息可以通過DxDataBook 進行快速反饋，有效地避免了因產品無法備料或生產而延誤開發周期，同時有助于元器件的最優化選型。DxDataBook 還可以根據ERP 系統中的元器件價格信息，對原理圖設計進行成本核算。

DxDataBook 是一座搭建在原理圖符號庫和元器件屬性信息庫之間的橋梁，可以節省大量的原理圖符號建庫時間，用戶只需為每種元器件創建一個簡單的符號即可，符號的所有屬性都可在設計時從DxDataBook 中調用。

DxDataBook 具備屬性校驗功能，可根據ERP系統中標準的元器件屬性信息對設計進行檢驗，找出設計中不規范的器件并提出警告,為產品備料、生產等流程的順利實施提供了保證原理圖與PCB 同步設計

DxPDF智能PDF 歸檔

DxDesigner 可以將原理圖及元器件屬性信息等所有設計內容輸出為字符型PDF 文檔，無須PADS 軟件便可以打開原理圖。在Acrobat 軟件中，可以通過書簽窗口瀏覽原理圖的層次結構，通過鼠標右鍵菜單查看元器件屬性信息；同時支持元器件和網絡檢索功能，只需提供要查找的元器件位號或網絡名稱，Acrobat即可將之選中并放大顯示。

DxVariantManager   設計派生管理

DxVariantManager 支持物料清單（BOM）的派生管理，可以基于一個原

理圖，為不同規格的產品配置相應的物料清單（BOM），并根據每個產品規格的需求定義元器件的使用狀態，包括安裝與否、替代型號等信息。DxVariantManager還可為每一份派生出的物料清單（BOM）創建與之一致的原理圖檔案。

DxDesigner 中的DxDataManager 模塊為團隊設計提供了充分的支持，可以確保多位工程師同時用DxDesigner 合作完成大規模的設計工作。項目主管可以通過DxDataManager 實現團隊組建、任務分配、進度查詢及權限管理等操作，而設計團隊的每位成員都能使用DxDataManager 的并行設計、數據同步及設計數據版本管理等功能。在團隊并行設計過程中，DxDataManager 可以確保所有團隊成員各司其職，互不沖突，并隨時進行數據的交流與共享。每位成員都可以根據需要鎖定自己的設計數據，或查看當前各部分數據的設計者，共享自己的設計成果，或了解他人的最新進度，團隊協作可以有條不紊地進行，切實提高了工作效率，縮短了產品研發周期。

數字/模擬混合電路仿真功能

DxDesigner 中的DxAnalog 模塊提供了數模混合電路仿真的功能。DxAnalog 具備改進的SPICE 內核，可對開關電源、放大電路、射頻電路、變壓器等多種電路進行精確仿真。具備靜態工作點、時域、頻域等多種分析手段，可以對DxDesigner 原理圖中各點的靜態特性、工作波形及頻域特性進行仿真計算，

及時發現設計中的不合理的拓撲及工作不穩定的頻段；DxAnalog 還可以通過蒙特卡洛（Mente Carlo）或參數掃描（ParameterSweep）分析，測試電路中元器件的參數在一定范圍內的變化對輸出波形的影響，為電路參數的優化提供參考。

DxAnalog 還支持對仿真波形的處理，如對峰值、周期/頻率、升降延時等多種參數進行測量，以及傅立葉變化、波形疊加比較等運算。

DxAnalog 提供了龐大的SPICE 仿真模型庫，包括功率器件、變壓器、PWM、補償電路等模型共15000 個，為仿真電路的搭建提供了充分的支持；DxAnalog 還為常用的無源器件提供了大量的仿真模板，設計者只須在模板中輸入元器件的標準參數即可生成精確地仿真模型，并用于仿真電路中。
