BOM Explorer （BOM文件最理想的解決方案）

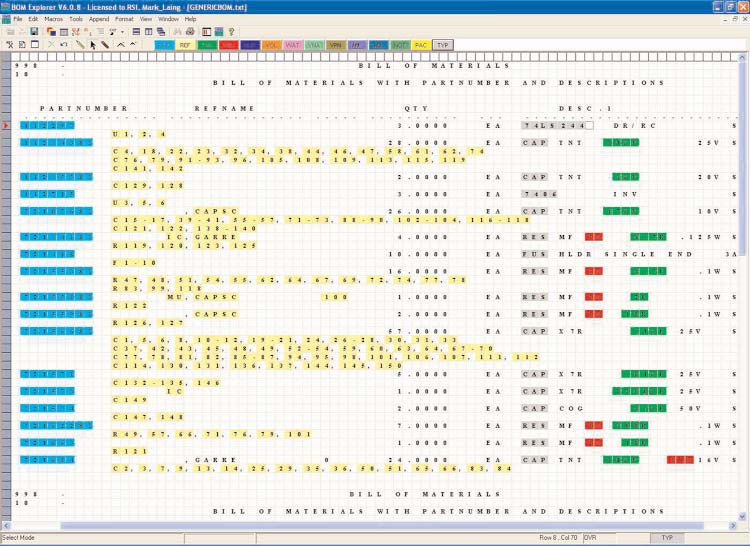

圖 1：顯示了非格式化的數據可以被不同的顏色高亮，以代表不同的數據類型。例如通常我們使用的屬性part number和reference designator。
簡介
每個生產的產品都必須有一個材料表清單(BOM),如何有效地管理和創建BOM數據對任何一個生產廠家來說都是一項很重要的工作。現在的問題是來自各個客戶的數據格式都不一樣，BOM文件可能是文本格式、Spreadsheet或者HTML格式的，一些數據有格式化而另外一些卻沒有。如何將這些數據轉換為有用的統一的數據，這是一個嚴峻的挑戰。經常我們都是經常數小時的手工操作來整理這些數據，這是一個繁瑣的、重復的而且極容易出錯的工作，稍微的不小心可能會造成數千美金的損失。即使你使用了一些商業的工具從非格式化的報告中提取了一些數據，但是這些數據可能并不是你準備BOM數據所真正需要的。
CAMCAD的BOM Explorer是基于行業導向的BOM文件創建解決方案，從簡單到復雜。
產品主要特點：
• 縮短90％的BOM數據創建時間
• 消除數據創建錯誤
• 確認BOM內容
• 對所有的制造過程創建正確的、被校驗的BOM數據
• 確保正確的CAD到BOM過程
• 消除重復的BOM管理任務
• 簡單的用戶界面提高工作效率
• CAMCAD制造流程中的完整組成部分
SmartBOM
BOM Explorer 提供了一個功能庫，以應對來自不同途徑的BOM文件。不管接收的是什么類型的BOM文件，BOM Explorer都可以正確地提取其內容并校驗它，為下一步的制造過程準備數據。
SmartBOM 是這個功能的基礎。根據接收到的BOM文件，簡單地建立一個模板，當導入數據的時候自動應用這個模板，分析數據、校驗數據和建立可導出的數據。即使相當復雜的BOM文件也可以在五次鼠標點擊操作之內完成。
當BOM數據是非格式化的，SmartMark和AutoMark可以快速地校正導入的BOM數據。SmartMark可以自動地讓您選擇、標記和指定特殊的屬性給BOM數據。
AutoMark記錄您在SmartMark中的操作步驟，以建立一個可用的宏文件。
校驗數據
BOM Explorer 提供了兩極的數據校驗，第一個是BOM數據內部的校驗，第二個是將BOM與CAD數據的校驗。內部BOM完整性檢查可以檢查重復的參考編號、數量不匹配和重復的元件編號。所有的問題被立即標識和報告并校正。一旦BOM的完整性被確定，CAMCAD制造流程將提供一個額外的層用于校驗BOM數據和相應的CAD文件，最后的檢查確保了BOM錯誤在制造流程中被消除。
BOM Explorer 可以快速地讓您上手，讓您從繁瑣的勞動中解脫出來并且消除手工操作的錯誤。BOM Explorer是針對復雜BOM問題的最簡單解決方案。
重要特點
• SmartBOM –用戶可自定義模板自動讀取各種格式化的BOM結構
• SmartMark – 用戶驅動的標記非格式BOM
• AutoMark – 用自定義的宏自動地識別數據
• Expansion – 自動地處理參考編號順序如：R1-5, 7, 9-12
• Inheritance – 自動地傳送part numbers、值，容差等等信息給相應的參考編號
• 導出多種數據格式
• 多種顏色高亮不同的屬性
• 消除重復的元件編號
• 消除重復的參考編號
• 檢查數量錯誤
圖 2：顯示了SmartMark智能地從底下結果窗口的BOM文件中收集數據
