CAM350® 10.0 版本
CAM350 10.0 版本計劃于2008年上半年發布. 10.0 版本代表了CAM350 軟件新的里程碑. 我們非常激動地期望把新的 CAM350軟件介紹給我們的當前客戶和整個的 PCB 市場. 現在就請了解一些細節, 因?yàn)榘l(fā)布日期越來越近了.
下面是 10.0 版本中包含的一些新特性和新功能的概況:
• 集成 BluePrint-PCB
• 升級并更新 GUI
• 和 Expedition® 的交叉探測
• 新特性: Project Explorer, 支持更長的名稱, Flip Panel 功能
• 幾個功能和使用方面的增強: Netlist, Streams, 其它...
您是否知道 CAM350有一個非常強大的DFM 工具?

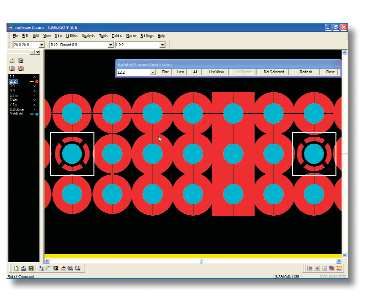

在 CAM350 9.0 版本中, 增加了 Streams RC功能, 它是一個在 CAM350 中執行 ”設計分析”的新方法. Streams RC 允許用戶在一次檢查中運行 ”設計規則檢查(DRC)”, “可生產性檢查(DFF, DFM)”, 以及”比較網表” 這幾項檢查. 這樣, 用戶可以創建, 保存和調用多個“Streams”,也可以基于設計工藝, 和/或生產能力, 再次使用它們. 在高工藝要求的區域運行不同的分析, 比如 BGA 或者 Wire Bond, 在設計的其它區域運行標準分析, 都可以在一個“Stream” 中實現.用戶可以自由地定義多個分析區域. 通過結果圖表, 可以快速地校驗錯誤. 也可以標注出錯誤, 給設計組中的所有用戶查看. DownStream 提供了免費的數據庫查看軟件 CAMvu, 可以用于查看這些錯誤. 允許大的設計組來共享這些結果, 不需要每個用戶都有一個 CAM350 license. 和PADS, Allegro, 以及 Expedition (很快就會有)之間的交叉探測, 允許用戶在他們的 CAD 系統中查看這些錯誤, 并且改正這些錯誤. 從而不需要依賴裝配工人來修改他們的數據.現在就可以訪問我們的網站來獲取更多的信息或者申請?jiān)囉冒?
BLUEPRINT-PCB 1.8 版本
最新的 BluePrint 版本中添加了 ODB++ 接口到 Altium® Designer. 和其它許多增強點一樣, 也提高了 BluePrint’s 的易用性和穩定性. 這意味著BluePrint 已經具有了和所有主要的 PCB CAD 系統的接口, 并且完成了DownStream 覆蓋市場的策略. 其它還包括:
Altium Designer 接口: 支持導入 Altium Designer 6.7 版本以及更新版本的功能, 允許用戶導入 Altium ODB++ 文件到 BluePrint-PCB 中. PCB 文件中使用的 CAD 數據和屬性, 都會通過 ODB++ 格式的文件從 Altium 中導入到BluePrint-PCB.可見性控制增強: 針對 Components, Pins, Nets, Drills, Ref Des’s, PartNames, 以及Attributes 的高級可見性控制. BluePrint’s 可見性功能允許用戶精細地調整每一個 PCB 視圖來得到更好的生產圖紙.擴展的 Drill 支持: 允許顯示元件的 drills 并標注出來, 這樣鉆孔就可以顯示在圖紙上. 可以單獨設置一個鉆孔的顯示情況, 也可以設置全部鉆孔的顯示情況.側視圖功能: 用戶現在可以指定側視投影角度. 另外, PCB 寬度也可以顯示在側視圖中.支持 CAD 風格的柵格: 可以設置和 CAD 系統相同的絕對柵格間距.剖視圖和側視圖: 用戶現在可以使用和 PCB 視圖同樣的精確度來控制剖視圖,也可以選擇并捕捉剖視圖中的對象. 現在還可以精確地標注出剖視圖中的對象.易用性增強: BluePrint 的用戶界面做了很多增強, 提供了一些經常使用的命令按鈕. 新的相關聯的工具欄和右鍵鼠標按鈕(RMB)菜單被添加到了BluePrint 的菜單結構中. 另外, 主要的制圖功能方面的增強, 就是在用戶畫一些自定義的圖形時, 可以有更好的精確度.軟件校正: 基于用戶的反饋, 對軟件做了很多好的校正.
集成企業 ERP 系統
PCB 文件中的 Parts List 表格, 包括 BOM 中元件的屬性,BOM 用于定義 PCB 板的裝配. 元件屬性是從 CAD 數據庫和企業數據庫中提取出來的, 比如 ERP (Enterprise Resource Planning) 系統. ERP 系統中記錄了元件的屬性,比如價格, 可用性和備用的生產商. 這個功能可以把 CAD數據庫中的屬性和 ERP 系統中的屬性融合起來, 創建最終的 Parts List 表格. BluePrint-PCB 是一個 PCB 文件著作工具, 能讀取 CAD 數據并直接從 CAD 數據結構來創建 PCB 文件. BluePrint 也支持ERP 系統中的元件屬性和CAD 元件屬性的融合, 來生成 PCB 裝配文件.

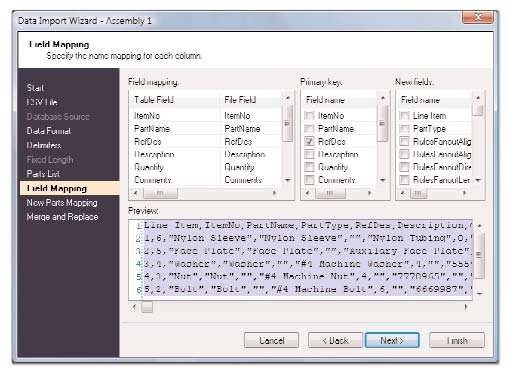

為了使 CSV 文件中的元件和屬性與當前 BluePrint文件中已有的元件相匹配, File > Import > Parts List命令允許您基于 CSV 文件中的字段來匹配元件. 另外,您還可以映射 CSV 文件中的字段名到 BluePrint-PCB文件中的字段名.

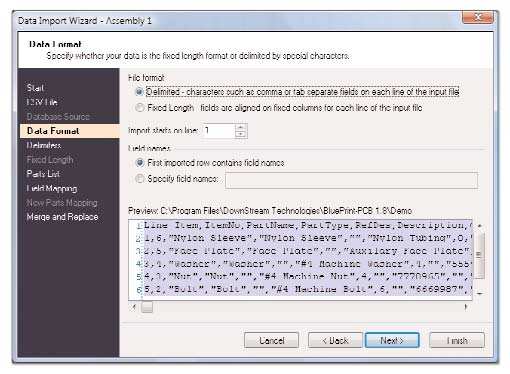

BluePrint Parts List Manager 按照兩個類別儲存元件: 輸入的數據和用戶數據. 輸入的數據所指的是從 CAD 數據中輸入的元件. 用戶數據所指的是在 BluePrint 中自己創建的機械元件. BluePrint 允許把用戶數據中的機械元件關聯到輸入數據中的電氣元件. 企業 ERP 系統中可以儲存元件的所有屬性, 比如輸入數據(CAD 數據)和用戶數據(機械元件). 對于在 BluePrint 中創建的 PCB 文件, 您可以從 ERP 系統更新元件和元件的屬性. BluePrint 可以使用 CSV 文件格式輸入 ERP 數據. BluePrint 命令, File > Import > Parts List,支持輸入 CSV 文件到 Parts List Manager. 您可以輸入新的元件和元件屬性到 Parts List 元件的任意一個或者全部分類: 輸入數據和用戶數據. 您可以添加或者更新已經存在于 BluePrint Parts List 中的元件的元件屬性.File > Import > Parts List 命令和向 Microsoft Excel 輸入CSV 文件的命令相似. 可以指定字段名, 分隔符和字段類型.
BluePrint 允許您在 Assembly Drawing 頁面創建的 Parts List表格中顯示任意的元件屬性. BluePrint 允許您輸出包含 PartsList 數據的 CSV 文件. 您也可以自定義輸出的 CSV 文件的格式, 用于更新的您的 ERP 系統.BluePrint 支持和企業 ERP 系統的靈活集成, 把元件屬性從企業數據庫集成到 BluePrint 中的 CAD 元件. BluePrint 支持靈活的 Parts List 格式來顯示您自己需要的包含 ERP 屬性的表格形式.
