PCB工藝文件是產品設計中一個重要的環節，因為PCB工藝文件規定了產品是如何生產的。文檔表述得越細致，生產和制造時發生的錯誤就越少。PCB工藝文件能夠確保再次量產的產品質量，方便最終出貨的質量檢驗，在等待特殊裝配的產品被確認時，可以大大減少產品拒收或交貨延遲的情況。
使用BluePrint時，用戶可以以拖拽的方式調用文件內容來快速創建用于制造和組裝的復雜的PCB繪圖。
“如今的PCB設計挑戰需要我們更加關注設計細節方面。電路板設計師卻沒有時間關注工藝文件，來確保在產品進度表中不會出現負面的影響。
A.J. Incorvaia
Group Director Allegro PCB Group
BluePrint for Printed Circuit Boards是一款革命性的新的工藝文件制作工具，以Microsoft Office風格開發，快速創建電子繪圖可以成功地掌控PCB制造，裝配，檢驗。
BluePrint使工藝文檔流程自動化，創建電子工藝文檔可以更加清楚地表達操作說明從而達到成功的PCB制造，電子工藝文檔包含所有必須建立的數據，可以隨時隨地查看和存檔最終的作品。
“BluePrint不僅改變了創建文檔的模式，還改變了制造工廠們訪問文檔的方式！”
Mr. Hubert Weyerich
Technotron Gmbh Contract
完整文檔的重要性
PCB板層是如何設定的？怎樣做表貼？在這個批次哪些元件是要做替換的？在制造印刷電路板時，類似的問題可能會被提到，通過完整的工藝文件說明可以找到所有需要回答問題的答案。
PCB工藝文件為電子產品創建了生產規范，完整的工藝文件記錄了此工程“意圖” 包括設計具體的形狀，尺寸，PCB上的功能。工藝文檔可以控制采購流程，有助于工程生產，在最后的檢測中來驗證產品是否符合工程要求。它也能實現確保產品再次生產的質量一如從前。PCB工藝文件必須包含全部的必要信息，不僅適用于目前的生產，也適用于將來的再次量產——排除所有顧慮。
現今PCB工藝文件存在的問題
在制作PCB工藝文件時，PCB工程團隊在目前會有兩種不適當的選擇方式：
第一種，用高薪水技能嫻熟的PCB設計師-為了完成任務采用不專業的設計工具來創建工藝文件，使得設計周期延長了20%-40%；或第二種，提供非常粗略的基于紙張的工藝文件，會增加制造錯誤或出貨延時的風險。
BluePrint reduces the documentation process to a fraction of the time it normally takes!

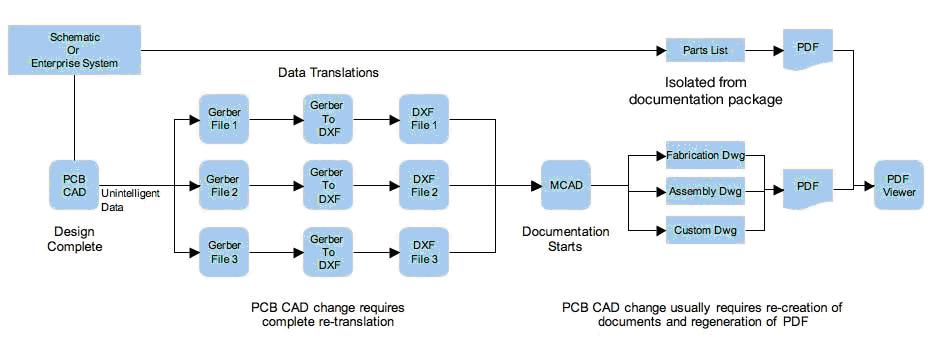

CAD流程目前制作PCB工藝文件的解決方法，創建規則時需要外部工具進行數據轉換，這樣既耗時又容易出錯。
BluePrint流程
BluePrint清除了障礙（免去了數據轉換），精簡了文件制作的流程，解決PCB工藝文件特有的問題。
“BluePrint節約了我們編寫PCB工藝文件的時間，并且極大降低了我們的制造風險�！�
Mr. Mark Sinreich, Avid Technologies, Inc.
Engineering Consulting Firm
改變制作PCB工藝文件的方式已經成熟了

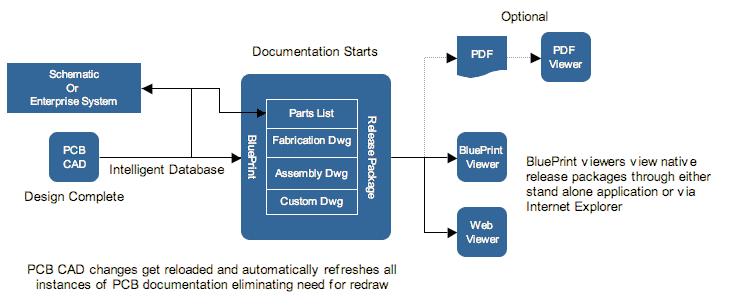

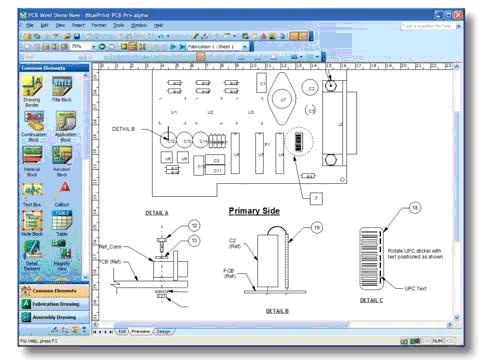

BluePrint是一款革命性的新的工藝文件制作工具，以Microsoft Office風格開發，使工藝文檔流程自動化。BluePrint“知道”它創建一個PCB工藝文件在導入PCB CAD數據時，會自動制作并智能鏈接PCB視圖、零件和圖表，與此同時，導入的PCB和多種機械CAD選項會保留原有設計的信息和約束規則。它基于對文檔和表格的操作方法，允許用戶拖拽PCB視圖、零件，注釋和表格到一個繪圖頁上，根據需要進行布置和格式修改。使用者制作看到的視圖是源于真正的PCB文件，和他們將要用于生產和控制的文檔也是一致的。結果是：電子版的PCB正式文件包， 更加完整和準確，真實地反映工程的意圖！
提高可制造性和增添價值
使用BluePrint，PCB工程團隊完成工藝文件流程的用時減少到為正常情況下用時的一小部分，甚至在需要進行工程更改命令時，ECO操作后，全部的視圖，零件，PCB圖表仍然關聯最初的PCB CAD數據，它們在Blueprint中都會即時更新，無論何處的原始CAD數據被更改。這項技術正在獲取美國專利局的批準.
PCB工藝文檔沒有使最終產品增添價值，但是如果沒有合理地創建PCB文檔，對整體結果就會有極大的影響。BluePrint能增添價值是因為它：
•將創建工藝文件的總時間減至最低
•PCB設計者可以快速地導入下一個新的工程
•增加質量可靠性，解除生產后顧之憂。
•降低因制造失誤引起的出貨延時風險
將PCB工藝文件帶入二十一世紀
BluePrint是一款真正具有創新意義的新產品，設計從下至上。著手解決在創建完整PCB工藝文檔時出現的特有問題，BluePrint采用了多種技術，廣泛地適用在多個領域來增加產品可制造性，而且使用極其方便。它可導入的JPEG ，音頻和視頻等來加強理解一款PCB的制造或組裝的復雜說明。這些多媒體文件能夠消除在閱讀文本或者查看繪圖零件時產生的任何誤解。還有，BluePrint的超級鏈接功能允許用戶在不同的文檔元素間創建超級鏈接，外部文檔鏈接，URL網址鏈接和電子郵件地址鏈接，攜帶信息給使用者。這種新方法將過去基于紙張的靜態形式轉變成基于web媒體的動態格式，使PCB工藝文檔內容鮮活，具有交互性，信息更加充實。

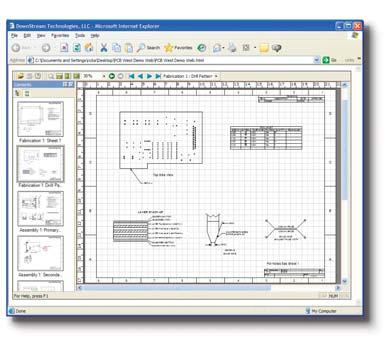

可以直接導出為HTML，通過Microsoft的Internet瀏覽器，即可瀏覽BluePrint的文件和鏈接。
主要功能特點：
PCB CAD文件的全部導入
藍圖使用PCB CAD數據進行工藝文件處理。元件，管腳，板層，過孔，網絡，裝配變量，元件屬性，鉆孔，符號，數據記錄的大部分內容都可以導入BluePrint準確生成PCB工藝文件元素。
外部數據的導入
來自其他Windows應用程序的數據能夠導入并在BluePrint工藝文件包中進行使用。 BluePrint能夠導入PDF，RS274X，DXF，XML，ODB++， JPEG ， GIF，TIF，BMP。BluePrint的剪貼板功能配合其它的應用程序可以（對以上文件）進行剪切和粘貼，包括文本和掃描圖像。
帶有拼寫檢查全文字處理
BluePrint支持全文字處理在線和批處理拼寫檢查，字體和段落格式。BluePrint創建文件支持本語言如意大利語，德語，日語，英語等
裝配變量

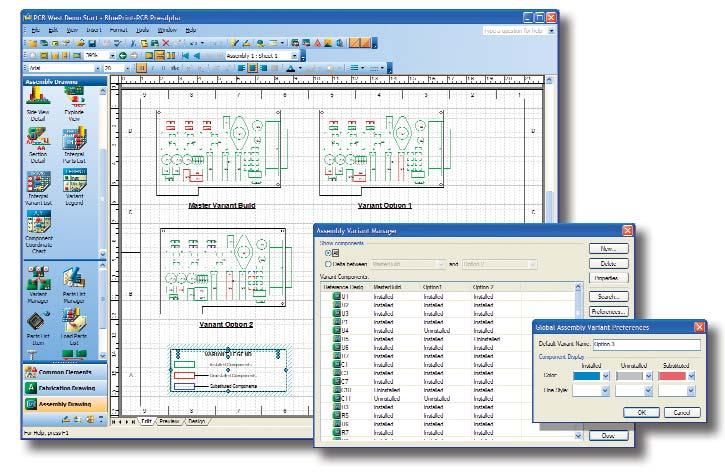

BluePrint的裝配變量同時支持元件列表和裝配PCB視圖。每種最終的裝配圖都有相應的裝配繪圖和對應元件列表。元件的安裝狀態能夠圖形化顯示出來，輕松呈現出最終的PCB組裝生產的狀態。這個功能最大限度地減少理解上的偏差和最終檢驗的時間，保證全部元件安裝正確。
自由靈活PCB 實例和視圖

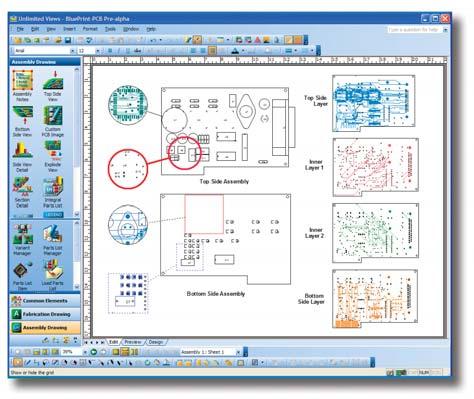

BluePrint能夠創建并同時顯示多種PCB視圖在任意繪圖頁中。每個視圖都是獨立的，可以設置獨有的方式，來顯示表面組裝圖，底面組裝圖，PCB內層圖，鉆孔圖案，或板層數據中CAD數據庫的任意組合圖
制造和組裝零件向導
BluePrint可以自動創建常見的零件元素，例如PCB結構層和過孔構造， V型槽，金手指倒角，分解圖 ，還有PCB CAD數據中具有高度屬性的元件局部視圖和側面視圖。
超級鏈接

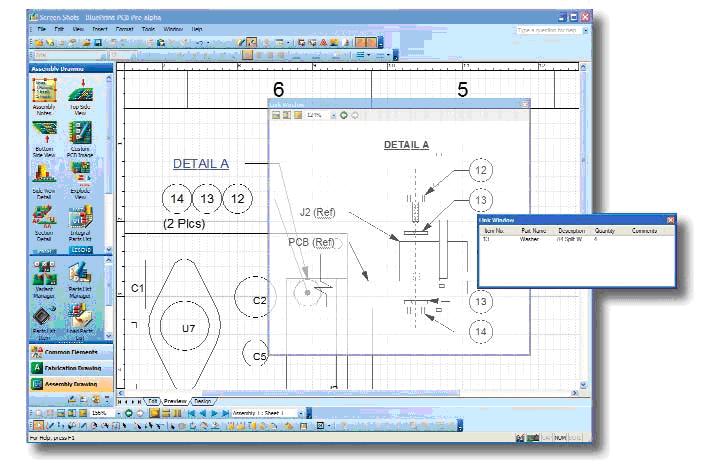

BluePrint可將不同的文件元素鏈接到一起，創建出具有交互性的圖紙可以為用戶提供信息資料。鏈接可以是在任何繪圖元素之間，包括注釋，標注，零件， 元件列表，外部文件和插入的文件，網址和電子郵件地址。
統一標準的元件列表建立
元件列表管理器允許用戶交互地更改元件列表數據從而確保最終的發布包含有必要的元件種類。參考文檔和文件，機械元件，PCB等數據信息都可以在元件列表中進行添加和修改。元件列表能夠在企業的ERP/MRP和PLM系統中進行導入和導出。
快速的工程修改命令

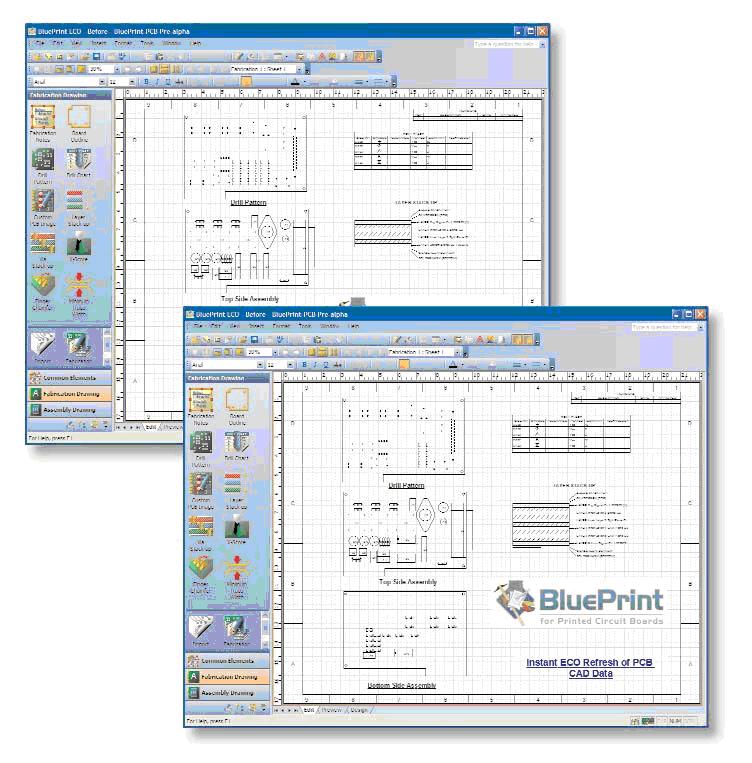

BluePrint支持實時ECO功能，無論在什么時候，工藝文件包中PCB CAD所有的視圖都會隨著PCB CAD源文件的更新而刷新。
如果工藝文件包與PCB CAD源文件的數據不一致的時候，圖形指示器會標示出來通知用戶 從而大大減少了因PCB布線圖變動而修改工藝文檔的時間。
BluePrint的優點
•創建PCB工藝文件省時省力！
•精簡設計流程，提高文檔的精細而嚴謹
•使生產工程和最后的檢測更加輕松
•PCB設計者可以快速地導入下一個新的工程
