超細電子線—高溫
一、產品說明
1．額定電壓：30V
2．導體使用絞合鍍銀銅或者鍍錫銅、單支鍍銀或鍍錫銅
3．耐高溫樹脂
二、結構說明
|
導 體 結 構 |
絕 緣 |
|
線規 |
結構 |
標準
外徑 |
材料 |
標準
厚度 |
標準
外經 |
|
24 |
7/0.20 |
0.60 |
FEP |
0.15 |
0.90 |
|
26 |
7/0.16 |
0.48 |
FEP |
0.11 |
0.70 |
|
28 |
7/0.127 |
0.38 |
FEP |
0.15 |
0.68 |
|
30 |
7/0.10 |
0.30 |
FEP |
0.12 |
0.54 |
|
32 |
7/0.08 |
0.24 |
FEP |
0.07 |
0.38 |
|
32 |
7/0.08 |
0.24 |
FEP |
0.05 |
0.34 |
|
34 |
7/0.06 |
0.18 |
PFA |
0.07 |
0.32 |
|
34 |
7/0.06 |
0.18 |
PFA |
0.06 |
0.30 |
|
36 |
7/0.05 |
0.15 |
PFA |
0.07 |
0.29 |
|
36 |
7/0.05 |
0.15 |
PFA |
0.06 |
0.27 |
|
40 |
7/0.03 |
0.09 |
PFA |
0.07 |
0.23 |
|
40 |
7/0.03 |
0.09 |
PFA |
0.06 |
0.21 |
|
42 |
7/0.025 |
0.075 |
PFA |
0.06 |
0.20 |
|
42 |
7/0.025 |
0.075 |
PFA |
0.05 |
0.18 |
三、應用說明
超細高溫電子線是具有優越的耐熱耐寒性,化學穩定性及抗溶劑性的細電子線,是專門滿足特殊環境的要求而設計的,它能夠滿足產品長久保持優良的傳導性能和穩定性,消除安全隱患.高溫電子線常被應用于如高頻的CPU這類高溫發熱器件的周邊做連接線,也有用在其它產品做連接用的.

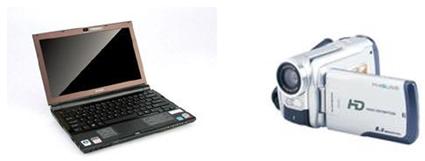

四、應用圖例
