極細同軸線—PFA外被
一、 產品說明
1．阻抗：50Ω
2．導體使用絞合鍍銀合金銅或者鍍錫錫銅合金
3．絕緣及外被使用耐高溫樹脂
4．鍍銀合金銅或鍍錫錫銅合金斜包屏蔽
二、 結構說明
|
導 體 結 構 |
絕 緣 |
屏 蔽 |
外 被 |
|
線規 |
材料 |
結構 |
標準
外徑 |
材料 |
標準
外經 |
材料 |
標準
外經 |
材料 |
標準
外經 |
|
42 |
SPTCA |
7/0.025 |
0.075 |
PFA |
0.17 |
TPTCA |
0.23 |
PFA |
0.29 |
|
42 |
SPTCA |
7/0.025 |
0.075 |
PFA |
0.18 |
TPTCA |
0.24 |
PFA |
0.31 |
|
44 |
SPTCA |
7/0.02 |
0.06 |
PFA |
0.15 |
TPTCA |
0.21 |
PFA |
0.27 |
|
46 |
SPTCA |
7/0.016 |
0.048 |
PFA |
0.115 |
TPTCA |
0.175 |
PFA |
0.22 |
三、 應用說明
極細同軸線是具有極好的抗彎曲性和抗扭曲性的微小電線，適用于便攜式設備的旋轉、合折等部位的連接，具有良好的高速信號傳輸和良好的屏蔽功能。在微型電子產品中信號傳輸?shù)鹊囊惑w化，抗干擾性增強，耐環境能力好等優越性。因此，極細同軸線廣泛地應用于各種便攜式、微型電子產品上。例如：筆記本電腦、數碼照相機、LCD顯示器、CCD錄像機、掌上游戲機及其它高端電子產品。

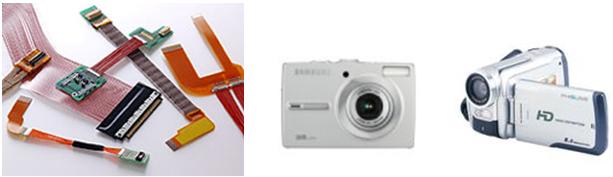

四、 應用圖例
