深圳無線龍ZigBee無線網絡專業開發系統C51RF-3-PK是CC2430/CC2431的專業開發系統，完全滿足IEEE802.15.4標準和ZigBee技術標準的無線網絡技術設計開發。該系統包含了構建多種ZigBee 網絡所需的全部硬件、軟件專業開發工具、文檔和各種展示、表演軟件。提供最多的資料、最豐富的實驗、最完善的技術支持，助你早日掌握ZigBee并完成自己的項目開發。

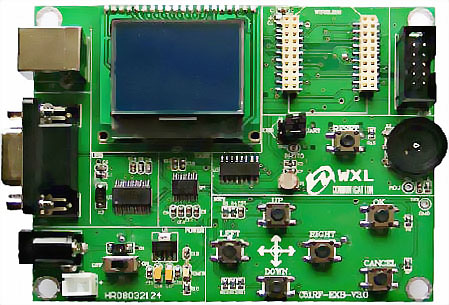

圖片：

功能特點：

1、具有USB 高速下載、支持IAR集成開發環境；

2、具有在線下載、調試、仿真功能；

3、提供ZigBee協議棧源代碼；

4、例程豐富，并且所有例子程序以源代碼方式提供并附實驗手冊；

5、靈活配置。根據需求可選配多種擴展開發板；

6、開發方便、快捷、簡單；

7、C51 編程。熟悉、順手、入手快；

8、具有液晶顯示。直觀、明了；

9、配套教材<< Zigbee2006無線網絡與定位實戰>>；

11、具有多年高頻設計工程師提供專業、經驗豐富技術支持；

12、功能強大的C51RF-3 仿真器。可以實現對CC2430/CC2431 開發仿真調試。

13、多種擴展板既有簡單開發按鍵、又有液晶顯示及傳感器。不但可實現簡單的CC2430/CC2431開發，還可作于復雜的ZigBee無線網絡。

14、硬件系統、軟件代碼程序自主設計完成保證長期技術支持。

升級后更加完善：

1、該次升級是在以往的經驗基礎之上并征求了廣大客戶的修改意見，對產品進行了全面的升級改進，使產品更加人性化，產品化，性能更加穩定，指導手冊更加詳細，例子程序更加豐富，讓開發者更快學會使用ZigBee并投入到應用產品的開發。

    2、網絡表演板的改進：

l         SNT 128X64 圖形點陣液晶顯示模塊，顯示效果更好

l         模塊插座換成雙排插座，更方便拔插

l         增加USB轉串口，方便筆記本用戶使用

l         把JTAG放到底板上，方便仿真調試，保護模塊

l         增加光敏傳感器，可以做WSN演示實驗

    3、模塊改進

l         換成雙排插針，更容易使用

l         JTAG去掉，放到網絡表演板上，模塊更加小巧

l         金屬保護罩，保護模塊

    4、資料更齊全

l         多達72頁的入門使用手冊

l         22個CC2430單片機基礎程序代碼

l         ZigBee基礎實驗增加

l         ZigBee演示實驗增加

l         免費提供實驗手冊

5、配套教材《ZigBee2006無線網絡與無線定位實戰》

6、配套ZigBee2006全功能協議棧。

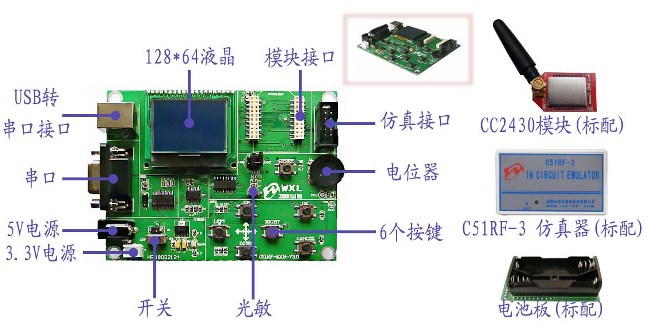

硬件配置：

系統配置清單：

C51RF-3-PK硬件描述:

軟件配置：

ZigBee無線網絡專業開發系統：從C51基礎程序到射頻通信，從點對點到點對多點，從點對多點到SimpliciTI網絡，從小網絡到ZigBee無線網絡完全開發！由簡單到復雜，由淺入深循序漸進的掌握無線單片機及無線網絡的奧秘！學習單片機技術及編程、學習射頻通信及控制、學習簡單網絡協議到程序?qū)崿F(xiàn)、學習IEEE802.15.4及ZIGBEE無線網絡協議，讓你暢想嵌入式、遨游無線！未來是什么？未來是無線的未來！敲開無線的大門，進入無線殿堂的最佳選擇！C51RF-3-PK----飛躍夢想的平臺！

系統使用說明書：

包含硬件平臺結構和原理圖分析，IAR軟件的安裝和使用入門，菜單綜合測試程序演示介紹和ZigBee2006表演程序分析介紹。從系統硬件到IAR軟件，從SPP綜合程序到ZigBee2006網絡實驗，讓我們對PK系統有了一個全面的整體認識。

CC2430基礎實驗及實驗手冊：

多達22個基礎實驗，涉及到CC2430處理器的每個外設的使用。長達62頁的實驗手冊，比較詳細的介紹每個實驗的原理和實現。

CC2430使用手冊：

CC2430芯片中文使用手冊，詳細的介紹了芯片內部結構及原理。

ZigBee協議使用手冊：

ZigBee中文使用手冊，幫助您理解ZigBee無線網絡協議的原理。

系統硬件規格手冊：

詳細描述系統各個硬件部件的物理參數、電氣參數、性能參數等。

CC2430點對點實驗及實驗手冊：

CC2430射頻部分配置及數據傳輸實驗以及原理介紹和程序?qū)崿F(xiàn)分析。

CC2430點對多點實驗及實驗手冊：

采用FDMA實現點對多點通信及數據傳輸實驗以及原理介紹和程序?qū)崿F(xiàn)分析。

英文資料：

系統涉及到的所有英文原文資料手冊，包括：
            IEEE802.15.4協議規范（E）

ZigBee2004協議規范 （E）

ZigBee2006協議規范 （E）

ZigBee2007協議規范 （E）

ZigBee PRO協議規范（E）

CC2430芯片手冊（E）

CC2430中文芯片資料

等等

ZigBee2004協議實驗及實驗手冊：

ZigBee2004協議網絡例程演示及實驗原理分析和程序?qū)崿F(xiàn)介紹。

ZigBee2006培訓課件（92+128+155+62頁）：

該培訓課件是無線龍07年份舉辦的種子教師研修班的課件，對Z-Stack1.4.1/1.4.2進行了比較深入的分析，主要以實例為主，一步步講解了ZigBee技術入門知識；分析了ZigBee網絡層、應用層結構，以及程序?qū)崿F(xiàn)；還介紹了ZigBee網絡中的綁定、路由、應用模式等概念和程序?qū)崿F(xiàn)；最后以定位實驗做全面的總結。

TIMAC1.1.0實驗及實驗手冊：

在OSAL之上，利用PHY和MAC進行CC2430的全面操控，脫離zigbee的NWK和APL，僅僅利用IEEE802.15.4進行數據傳輸。讓我們更深入分析理解無線網絡的PHY和MAC結構和原理以及程序?qū)崿F(xiàn)。

ZigBee2006協議實驗及實驗手冊：

ZigBee2006協議網絡例程演示及實驗原理分析和程序?qū)崿F(xiàn)介紹。

SAMPLE表演實驗及實驗手冊：

最簡單的ZigBee協議棧演示實驗，其例子介紹見系統說明手冊。

SIMPLE綁定實驗及實驗手冊：

設置設備自動的進入網絡，創建1對1或1對多的綁定，命令的發送，解除綁定、從新指定綁定等操作。

串口互發實驗及實驗手冊：

學習Zigbee2006發送、接收數據的方法，學習串口的使用，掌握Zigbee數據的處理方法。通過串口發送數據，并通過串口接收數據，中間的介質采用Zigbee2006。

SimpliciTI實驗及實驗手冊：

利用SimpliciTI網絡協議實現點對點對等網絡的數據傳輸，再整個流程中共有，發現網絡、連接網絡、加入網絡和數據傳輸過程，在SimpliciTI網絡協議中已經將發現、連接、加入網絡的功能全部包含，我們只需要編寫我們需要的應用部分就可以了。

系統原理圖及系統PROTELL99庫文件包：

系統包含部件的原理圖和涉及到的封裝庫文件（仿真器除外）。

IAR7.20H開發軟件：

程序?qū)崿F(xiàn)的軟件平臺和編譯工具

CC2430所有驅動軟件：

包含仿真器USB驅動、協議分析儀軟件、物理地址讀寫軟件、Flash讀寫軟件等。

相關其他配套軟件：如PDF閱讀器、串口調試助手等輔助軟件。

配套教材：《ZigBee2006無線網絡與定位實戰》

資料下載：
