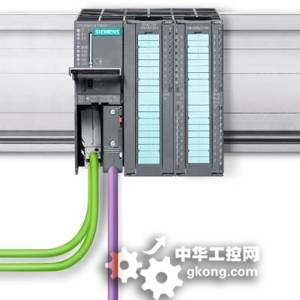

西門子新型 S7-300 緊湊型CPU 314C-2 PN/DP 驚艷發布
http://www.kblhh.cn 2011-03-21 16:46 來源：西門子中國
基本數據：
|
CPU 名稱 |
CPU 314C-2 PN/DP |
|
固件 |
V3.3 |
|
存儲器 |
192 KB |
|
用于保持性數據塊的最大保持存儲器 |
64 KB |
|
處理時間 |
|
|
用于位操作的最小時間 |
0.06 µs |
|
用于字操作的最小時間 |
0.12 µs |
|
用于定點運算的最小時間 |
0.16 µs |
|
用于浮點運算的最小時間 |
0.59 µs |
|
過程 I/O 映像 |
|
|
最大可調值 |
2048/2048 |
|
缺省值 |
128/128 |
|
集成 I/O |
|
|
DI / DO |
24 / 16 |
|
AI / AO |
5/ 2 |
|
集成工藝功能 |
|
|
計數器 |
4 通道 |
|
頻率測量 |
4 通道，高達 60 kHz |
|
周期測量長度 |
4 通道 |
|
脈沖輸出 |
4 通道，脈寬調制高達 2.5 kHz |
|
開環定位 |
1 通道 |
|
集成 SFB “閉環” |
PID 控制器 |
|
接口 |
|
|
X1 |
MPI/DP |
|
X2 |
PN (2 個端口) |
|
CPU 尺寸 WxHxD (mm) |
120 x 125 x 130 |
CPU 314C-2 PN/DP 技術亮點
CPU 314C-2 PN/DP 是 S7-300 產品系列的緊湊型 CPU 的新成員。該 CPU 具有以下特點：
-
在 PROFIBUS 或 PROFINET 上作為中央或分布式控制器使用
-
二進制運算和浮點運算時處理速度很快
-
192 kB 工作存儲器 / 其中 64 kB 具有保持性
-
用于 DP 主站或 DP 從站的組合式 MPI/DP 接口
o 作為 DP 主站：允許連接 124 個 DP 從站
-
用于線結構的帶 2 端口交換機的集成 PROFINET 接口
-
作為 PROFINET IO 控制器，CPU 314C-2 PN/DP 還支持：
o 128 個 IO 設備
o 通過 RT 和 IRT 進行實時通信
o 快速啟動 PROFINET IO 設備
o 無需更換介質或 PG 即可更換設備
o 在操作期間更改 IO 設備 (更改伙伴端口)
o PROFINET 上的等時模式
o 共享設備
-
如果作為 PROFINET I 設備運行，則該 CPU 可以與高一級的控制器交換數據，從而可作為工藝組的智能預處理單元使用，例如：
o 作為 I 設備使用的 CPU 可同時作為 IO 控制器工作，通過該方式創建該CPU 的下一級PROFINET IO 子網
o 作為 I 設備使用的 CPU 也可作為共享設備使用
-
PROFINET 上基于組件的自動化 (CBA)
-
PROFINET Proxy 用于 CBA 中 PROFIBUS DP 上的智能設備
-
用于用戶自定義網站、信息、狀態和診斷的集成 Web 服務器將相應數據發送到任何期望的位置
-
帶 8 個連接的開放式以太網通信 (TCP/IP、UDP、Iso-on-TCP)
-
數據記錄路由
-
集成工藝功能 (參見表格)
-
集成輸入 / 輸出 (參見表格)
性能
新 CPU 314C-2 PN/DP 的性能和模塊化 CPU 314 V3 的性能相同。與現有的緊湊式 CPU 314C-2 DP V2.x 和 314C-2 PtP V2.x 相比，新 CPU 上的用戶程序處理速度快高達 5 倍，在某些情況下甚至更快。
兼容性和必需的組件
CPU 314C-2 PN/DP 在程序上與新一代 S7-300 CPU (固件版本為 V2.0 及更高版本，帶有 SIMATIC 微存儲卡和無備用電池) 完全兼容。它還支持整個 S7-300 模塊系列。
組態軟件
|
組態產品名稱 |
訂貨號 |
FW |
STEP7 & HSP 文件 |
|
CPU 314C-2 PN/DP |
6ES7314-6EH04-0AB0 |
V3.3 |
STEP 7 V5.5 及更高版本，帶有 HSP 191 |
* 不能使用版本低于 V5.5 的早期 STEP 7 版本對新 CPU 進行組態。
