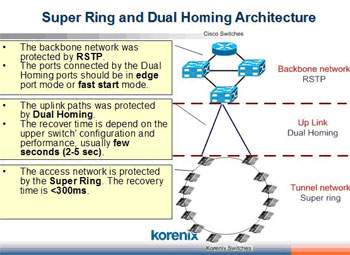

芯惠通JetNet 4508 系列網管型以太網交換機提供一種高級的冗余以太網解決方案，Dual Homing技術，可將使用不同冗余協議(例如. IEEE 802.1w Rapid Spanning Tree Protocol, RSTP, 和Super Ring)的交換機連接起來來擴大冗余網絡覆蓋率。下圖提供一個不錯的Dual homing和 Super Ring冗余網絡結構規劃：

　　JetNet 4508 是一款端口數少的工業以太網交換機。專門針對如下應用，用戶需要將交換機連接到其它品牌交換機產品。而這些交換機多是企業級網絡中的核心交換機。

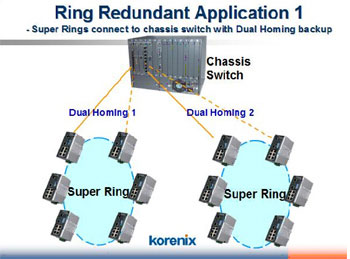

　　應用I: Super Rings connect to chassis switch with Dual Homing Backup
　　大多數企業級應用中，用戶通常選擇多層交換機作為他們的主干網交換機。這種3層交換機的好處在于，可以為interface設置IP，并按規則將數據路由到不同的子網. 它擁有大量的接口并提供不同的通訊模塊，可以根據需要選擇電口和光口產品，這些通訊模塊可互相備援. 并且只通過一個管理界面輕松實現管理。
　　 當需要把Super Ring 自愈環接入到這些交換機，Dual Homing是最簡單的一種實現方式。 將Dual Homing交換機連接到其中一個通訊模塊,這兩個端口可以互相備援。在這種應用環境中，要求區別于不同VLAN組或IP子網，建立獨立的Super Ring。 此兩個Super Ring是相互獨立的，而不同的VLAN組或子網能通過路由到達。

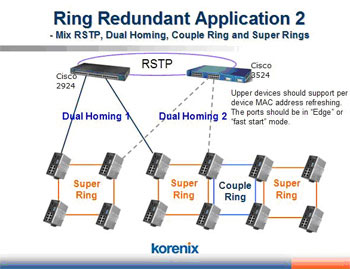

應用 II: 將 RSTP, Dual Homing, Couple Ring 和 Super Ring
　　在主干環網中，性能最好的交換機通常作為top requirement. 他們用于將不同品牌使用不同協議標準的或使用廠家專有協議的交換機連接起來。例如，RSTP 或者 PVST協議的Cisco 交換機. 你可使用RSTP協議將其它品牌交換機與Cisco 交換機相連。或者你全部選用Cisco交換機并且都使用PVST協議, PVST 是Cisco專有的協議，不兼容RSTP協議.
　　主干環上的交換機比葉結點交換機優先級更高。所以，如何兼容使用不同冗余協議的葉結點交換機顯得非常重要。RSTP 是冗余網絡應用中最普遍的一種解決方案. 如果您需要快速的恢復時間Super Ring是最佳選擇，針對不同品牌交換機如Cisco交換機的兼容性問題Dual Homing是最佳方案.
　　如何將Super Rings, couple 2 Super Rings 接入運行其它冗余協議的主干環網，如下圖所示：
