 概述 |
|
NHR-7700系列液晶多回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
 可選擇8路或16路萬能信號輸入，各輸入通道信號互不干擾
報警方式可選擇“統一報警輸出”、“16路分別報警輸出”
變送輸出方式可以選擇“統一變送輸出”、“8路分別變送輸出”
儀表通信數據刷新周期2秒/16路
可同屏選擇大、小字體信號顯示和報警狀態顯示
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能
帶DC24V饋電輸出，為現場變送器配電
輸入、輸出、電源、通訊相互之間采用光電隔離技術 |
| |

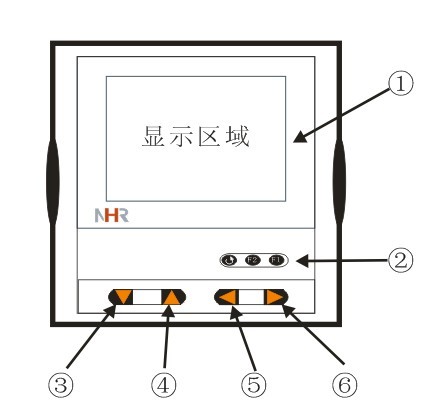

| 儀表面板 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
 |
①顯示面板
②確認鍵
顯示通道切換鍵
時標切換
③光標右移鍵
④光標左移鍵
⑤光標上移鍵
⑥光標下移鍵 | |
| 簡易畫面指示 |
| 四路測量畫面 |
十六路測量畫面 |
組態畫面 |
 |
 |
 | |
| 接線圖 |
|

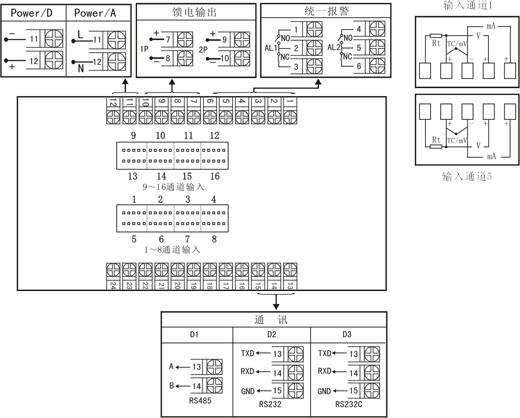

A、B、C型統一報警接線圖
A、B型統一變送接線圖

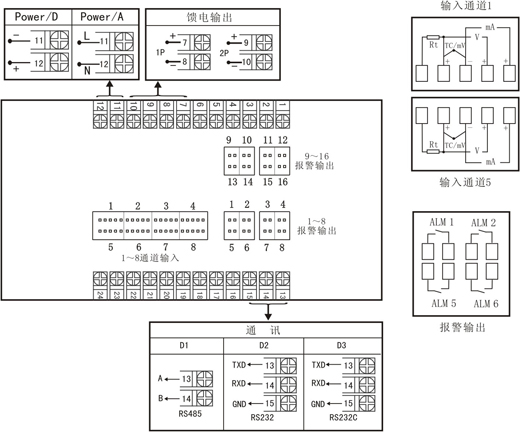

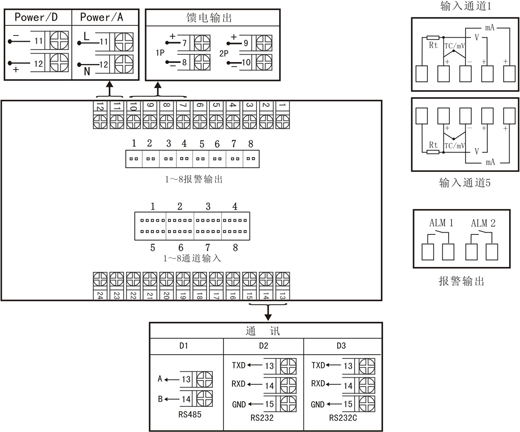

A、B型分別報警接線圖

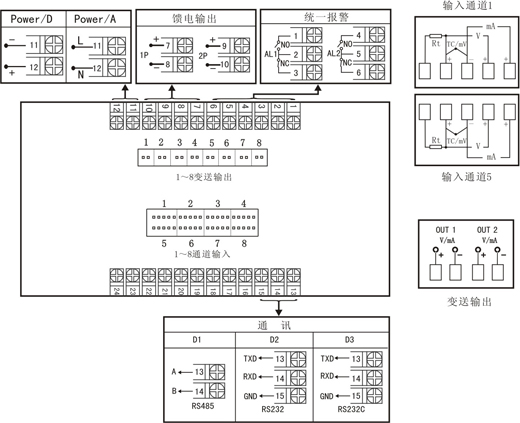

A、B型分別變送接線圖
C型分別報警接線圖
C型分別變送接線圖
 |
|
注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能，如RS485和RS232在同一組接線端子上，只能選擇一種。
注2：C型統一變送輸出接線端子在1號輸出端子上。 | |
| |
| 儀表選型 |
NHR-77 □-□-□-□-□
液晶多路測量顯示控制儀 ① ② ③ ④ ⑤ |
| ①輸入通道 |
③報警輸出（備注1） |
| 代碼 |
輸入通道 |
代碼 |
報警通道(繼電器接點輸出) |
10
20 |
8路輸入
16路輸入 |
X
1
2 |
無輸出
統一報警
16限分別報警 |
| ②規格尺寸 |
| 代碼 |
寬*高*深 |
A
B
C |
160*80*136mm（橫式）
80*160*136mm（豎式）
96*96*136mm（方式） |
| ④供電電源 |
| 代碼 |
電壓范圍 |
A
D |
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V |
| ⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略) |
| 變送輸出(備注1) |
通訊輸出 |
| 代碼 |
輸出通道 |
代碼 |
通訊接口(通訊協議) |
1
2 |
統一變送輸出
8路分別變送輸出 |
D1
D2
D3 |
RS-485通訊接口（Modbus RTU）
RS232通訊接口（Modbus RTU）
RS232C打印接口 |
| 饋電輸出 |
| 代碼 |
饋電輸出（輸出電壓) |
1P
2P |
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第一路12V,第二路24V饋電輸出。 | |
備注：
1、因?yàn)閮x表的分別變送輸出口與分別報警口是共用的,所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路分別變送輸出+統一報警輸出
c、十六限分別報警輸出
2、儀表選擇16路輸入時，不帶分別變送和分別報功能。
3、NHR-7720C型儀表只能選擇統一報警功能。
4、儀表型號舉例：
例1：NHR-7710-A-1-A-1/D1(統一報警輸出/和統一變送輸出)
例2：NHR-7720-B-1-D(統一報警輸出)
例3：NHR-7720-A-2-A-1P(分別報警輸出)
例3：NHR-7710-C-2-A-2/D1(分別變送輸出) |
| 輸入信號類型(訂貨時請?jiān)谶x型后備注信號類型) |
| 信號類型 |
量程范圍 |
信號類型 |
量程范圍 |
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1 |
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃ |
BA2
0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA開方
4～20mA開方
0～5V開方
1～5V開方 |
-200.0～600.0℃
-9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999 | |
| 輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型) |
| 信號類型 |
4-20mA |
1-5V |
0-10mA |
0-5V |
0-20mA |
0-10V(特殊定制) |
| 負載電阻RL |
RL≤480Ω |
RL≥250KΩ |
RL≤960Ω |
RL≥250KΩ |
RL≤480Ω |
RL≥4KΩ | |
