永宏發布B2A1D/FBs-B2DA 模擬擴充板
 B2A1D/FBs-B2DA 模擬擴充板；使用者接口如下：
．D4071：主機擴充板安裝指示
High Byte = 5AH，主機有安裝擴充板
=其它值，主機沒有安裝擴充板
Low Byte = 1，擴充板為FBs-CBE
       =2，擴充板為FBs-B2A1D
       =3，擴充板為FBs-B2DA
5A02H(主機安裝FBs-B2A1D)
5A03H(主機安裝FBs-B2DA)

數值表示: 14-bit 格式、有效12-bit
接口信號:電壓0～10V 或電流0～20mA
點對點無隔離

FBs Series OS V4.23 版本支持

FBs-B2DA 類比輸出擴充板
  FBs-B2DA 係FATEK FBs 系列PLC 之類
比輸出信號擴充板， 其提供2 通道之12
位元(14 位元表示式)類比輸出信號， 應用
時可依配線位置來決定輸入或輸出訊號的
型態(電壓或電流)。在安全防護方面當
CPU 超過0.5 秒未對模組進行存取時輸出
會自動變為零輸出，即變為0V(當輸出設為
電壓信號)或0mA(當輸出設為電流信號)。

1/3
通道數: 2 通道
解析度: 12 bit
數值表示法: 14 bits ( 0 ～ 16380 )
信號最大分解能力: 2.44mV(電壓), 4.88uA(電流)
佔用I/O 資源: 2 個暫存器( D4076、D4077)
轉換時間: 每次掃描均更新
精確度: ±1 %
最大及最小輸出負載: 電壓輸出: 2K ～ 1MΩ
電流輸出: 0 ～ 500Ω
輸出範圍: 0 ～ 10V(電壓)
0 ～ +20mA(電流)
指示燈號: 無
內部消耗功率: 5V, 20mA
工作環境溫度: 0 ～ 60 ℃
儲存溫度: -20 ～ 80

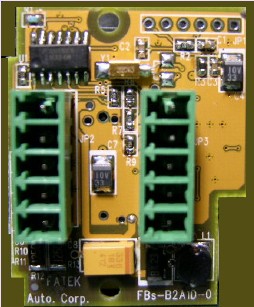

FBs-B2A1D 類比輸入/輸出混合擴充板
  FBs-B2A1D 係FATEK FBs 系列PLC 之類
比輸出/入信號擴充板， 其提供1 通道之
12 位元(14 位元表示式)類比輸出信號以及
可量測2 通道之12 位元(14 位元表示式)
類比輸入信號。應用時可依配線位置來決
定輸入或輸出訊號的型態(電壓或電流)。在
安全防護方面當CPU 超過0.5 秒未對模組
進行存取時輸出會自動變為零輸出， 即變
為0V(當輸出設為電壓信號)或0mA(當輸
出設為電流信號)。

1/3
類比輸入詳細規格
通道數: 2 通道
解析度: 12 bits
數值表示法: 14 bits ( 0 ～ 16380 )
信號最大分解能力: 2.44mV(電壓) , 4.88uA(電流)
佔用資源: 2 個暫存器( D4072、D4073 )
轉換時間: 每次掃描均更新
精確度: ±1 %
最大絕對輸入訊號: ±15V(電壓) , 30mA(電流)
輸入阻抗: 100KΩ(電壓) , 125Ω(電流)
量測範圍: 0 ～ 10V(電壓)
0 ～ 20mA(電流)
類比輸出詳細規格
通道數: 1 通道
解析度: 12 bit
數值表示法: 14 bits ( 0 ～ 16380 )
信號最大分解能力: 2.44mV(電壓), 4.88uA(電流)
佔用資源: 1 個暫存器( D4076 )
轉換時間: 每次掃描均更新
精確度: ±1 %
最大及最小輸出負載: 電壓輸出: 2K ～ 1MΩ
電流輸出: 0 ～ 500Ω
輸出範圍: 0 ～ 10V(電壓)
0 ～ +20mA(電流)
共通部分詳細規格
指示燈號: 無
內部消耗功率: 5V, 20mA
工作環境溫度: 0 ～ 60 ℃
儲存溫度: -20 ～ 80 ℃
