一、CNC數控系統概述

北京斯達微步控制技術有限公司多年來致力于工業數控產品領域的技術引進、研發、生產和應用，目前已推出多種完全自主知識產權和自主品牌的CNC數控系統，大量應用于航天、機床、切割、紡織、包裝、印刷、機器人等各個行業。是為用戶提供專用數控系統的專業廠家。

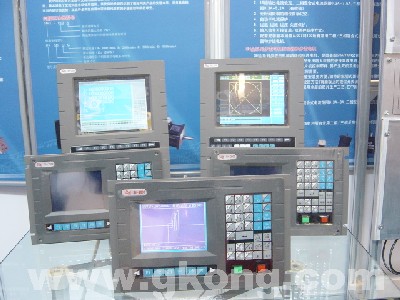

二、CNC切割機數控系統

1、奔騰Ⅲ工控機平臺（WINDOWS）火焰/等離子切割機數控系統

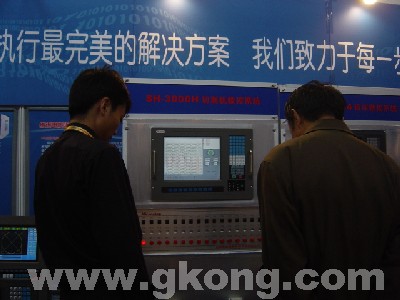

① 專為火焰/等離子切割機設計的SH-3000H，擁有最完整的火焰/等離子/劃線切割加工工藝和套料功能，內置49種圖庫；

② 15寸真彩液晶顯示屏、一體式鋁質鍵盤面板設計、PC104總線工控機主板、533MHz或633MHz處理器、128MB的RAM、20GB微硬盤，Windows軟件平臺，中文軟件界面；

③ 大規模集成高速硬件差補器，控制2-4軸，2軸聯動，并可任意設定X/Y軸為雙邊驅動，電子齒輪調節，新增尖角減速功能，等差升降速；

④ 內置圖庫可以任意選取一種圖形直接鍵入工件的參數數據，可進行重復排列。并生成加工代碼。套料庫功能能直接增加圖形庫中的工件或已生成的零件加工程序文件，可分別進行縮放、旋轉、鏡像、移動等操作，并生成整體加工代碼。

⑤ 板材對齊、自動尋找加工起點。鏡像加工、比例加工、任意角度旋轉加工。

⑥ 最小位移：0.001mm，最大移動速度：伺服18m/min步進8m/min，16點可編程輸入和16點可編程輸出（光電隔離并且可擴展），USB、標準鍵盤接口。

2、PC104工控機平臺火焰/等離子切割機數控系統（DOS）

① 9.4寸真彩液晶顯示屏、一體式鋁質鍵盤面板設計、PC104總線工控機主板；

② 大規模集成高速硬件差補器，控制2-4軸，2軸聯動，電子齒輪調節；

③ 符合火焰切割的特色功能：自動點火，任意工件加工，延時，預熱，穿孔，火焰半徑補償，連接回退，斷點回復。加工連續，程序段間不停頓。

④ 全中文菜單、漢字提示，直觀易學。動態圖形顯示，切割圖形的鏡像、放大、縮小、旋轉。與流行的CAD/CAM及各套料軟件有很好的接口。國際標準G、M代碼編程。

⑤ 電子齒輪調節器，可以適應各種不同機械設備，任意設定升降速，任意設定X/Y軸為雙邊驅動。

⑥ 最小位移：0.001mm，最大移動速度：伺服18m/min步進8m/min，16點可編程輸入和16點可編程輸出（光電隔離并且可擴展），外設U盤、標準鍵盤接口。

3、單片機平臺火焰/等離子切割機數控系統

① 5.7寸真彩液晶顯示屏，一體式鋁質鍵盤面板設計，體積小巧，16位高速單片機，大規模集成高速硬件差補器， 2軸聯動，電子齒輪調節，任意設定升降速；

② 連接伺服電機或步進電機。步進電機u級當量運行速度6m/分，高細分加工，運行平穩，段間不停頓。

③ 全中文菜單、漢字提示，直觀易學。動態圖形顯示，切割圖形的鏡像、放大、縮小、旋轉。

④ 與流行的CAD/CAM及各套料軟件有很好的接口。國際標準G、M代碼編程。

⑤ 16點可編程輸入和16點可編程輸出，外設U盤接口；

   MS全系列步進電機驅動器，是由美國SHAPHON公司與北京斯達微步控制技術有限公司聯合推出的最新高科技產品。二相混合式系列采用先進的細分技術，使電機運行的更加平穩。三相混合式系列采用交流伺服控制原理，三相正弦驅動電流輸出，具有高轉矩、低振動。發熱小、可靠性高等優點。

主要特點：

   1、16檔細分數設定，二相混合式最小步矩角0.009°，三相混合式最小步矩角0.036°

   2、16檔輸出電流設定，二相混合式電流范圍0.2A-7.5A，三相混合式電流范圍0.3A-5.2A（有效值）

   3、無時間限制的相位自動記憶

   4、自動半電流保護

   5、過溫、過流、過壓、欠壓保護

   6、輸入信號可接受單/雙兩種脈沖方式

   7、配套完善基本涵蓋從057到130所有常用二相/三相混合式步進電機、驅動器和步進電機

SH全系列步進電機驅動器和步進電機，是由美國SHAPHON公司與北京斯達微步控制技術有限公司聯合推出。該產品采用超大規模的硬件集成電路，具有高度的抗干擾性及快速的響應性，不會像單片機控制那樣，易產生死機及丟步現象，高細分數基本上滿足了目前中國市場的實際需要。

美觀大方的超小型外觀設計，使安裝更方便；獨特的“說明式”面板，使您的操作使用一目了然；方便直觀的電流設定方法（由面板上的撥位開關設定），可使您方便快捷的改變電機的相電流。產品采用全新的貼片生產工藝，在中國大規模生產。

主要特點：

   1、3-5檔細分數設定

   2、八檔輸出電流設定，二相混合式輸出電流范圍0.3A-8A，三相反應式輸出電流范圍0.3A-10A

   3、自動半電流保護（040型無）

   4、過流保護功能

   5、配套齊全，涵蓋從042到130所有常用二相混合式和三相反應式步進電機驅動器和步進電機
