近年來我國城市交通建設緊隨經濟建設發展的步伐一起快速發展，軌道交通建設是其中重要的組成部分。城市軌道交通作為一種安全、舒適、快捷、準時、環保的大能力客運交通工具已被大家所公認。自動售檢票（AFC）系統作為城市軌道交通綜合自動化系統不可缺少的重要組成部分，是體現和衡量軌道交通信息化水平的重要標志。自動售檢票（AFC）系統是指實現行業自動收費、自動收費、自動結算、自動分帳的一整套解決方案。
自動檢票閘機作為整個AFC系統的終端設備起著重要的作用。自動檢票閘機可為車站、碼頭、地鐵等客流較大的出入口提供自動檢票，這是一個快速、簡便、安全可靠的手段。自動檢票機按功能可分為進口和出口檢票機兩種。根據用戶要求以及使用場合自動檢票機的阻擋裝置可分為啟門式和桿式。
本案中IEI嵌入式板卡WAFER-C400E2VR即被運用于地鐵軌道交通的自動檢票閘機中，起著控制和通訊作用。

解決方案

在地鐵閘機系統中，需要多串口應用，例如車票自動吞吐口、非接觸式IC卡、用于顯示提示信息的顯示頻、阻擋裝置控制器、中心控制器、報警器等，同時需要網口用于與系統終端進行信息通訊。多功能的應用對系統的運算速度、中斷控制、擴展性等提出了較高的要求 。

本案中客戶著重提出的需求：

1. 足夠的處理能力
2. 低功耗（無風扇）
3. 8個串口（4個RS232， 4個RS422）
4. 支持WinCE

在整個行業中沒有這種同時滿足上述需求的單獨的嵌入式卡，于是IEI提供了如下的解決方案：WAFER-C400E2VR ＋ 兩個PM-1004 ＋ CE NET4.2 。
WAFER-C400E2VR使用VIA VT8601VIA芯片組，這是VIA一款成熟產品，同時使用超低功耗intel-C400處理器以及無風扇設計。此方案不僅滿足客戶的需求，而且具有許多實用、擴展功能，例如：支持LCD顯示和音頻，用于播放廣告；看門狗功能使系統的可靠性增強；支持CF卡使系統存儲最近的交易記錄；10/100Mbps網口及intel-82551/RTL8100B網絡控制器使閘機與控制終端進行通訊。

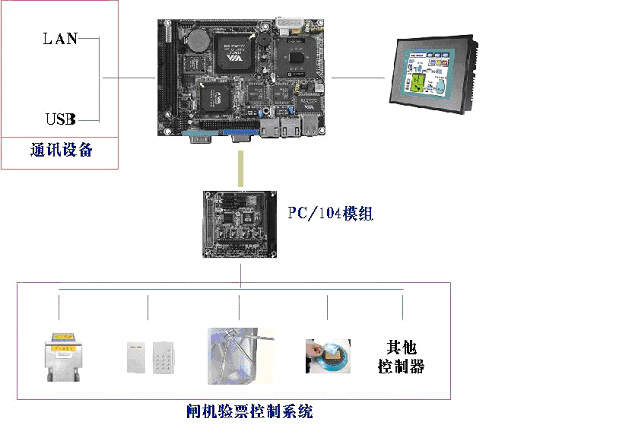

系統框架圖：

整體評價：

隨著中國城市化進程的進一步發展，軌道交通行業將成為城市建設的重要部分。本案提供的解決方案中我們整合了各種軟硬資源，充分利用WAFER-C400E2VR的低功耗、PC104的擴展功能和IEI強大的WinCE客制能力，很好地解決了在自動檢票閘機系統中遇到地問題。
