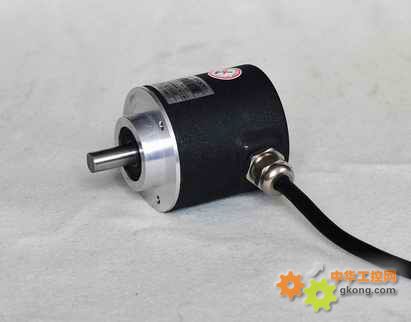

* 單圈絕對值光電碼盤。

* 可高達16位65536線和13位8192線的分辨率。

* 寬工作電壓范圍， 10…30Vdc或5Vdc，極性保護。

* 寬工作溫度范圍，-25～70℃；儲存溫度： -40～80℃。

* 并行推挽輸出，可自選基準電壓值，直接連接各種設備。

* 輸出信號鎖存控制，方便計算。

* 夾緊法蘭，同步法蘭或盲孔軸套，國際標準型外形，其他外形可選。

特性參數

工作電壓:  10…30Vdc（極性保護）

消耗電流:  < 70mA（24Vdc）空載

輸出信號:  并行推挽輸出型高電平有效

（并行輸出電壓值可靈活設定）

輸出代碼:  格雷碼（循環碼）； CW或CCW可選

輸入信號:  Load數據鎖存控制，高電平時輸出保持

分 辨 率:  10～16位（1024～65536線 ）*訂貨選擇

重復精度:  重復性±2bit（實際精度與安裝精度、軸同心度有關）

工作溫度:  -25～70℃

儲存溫度:  -40～80℃

防護等級:  IP65

振動沖擊:  10g，10-2000Hz；100g，6ms

允許轉速:  3000轉/分（10～13位）；  1000轉/分（14～16位）

連接電纜:  1米屏蔽電纜徑向側出（其余形式可訂貨）

外形特征:  金屬密封外殼，密封雙軸承結構
