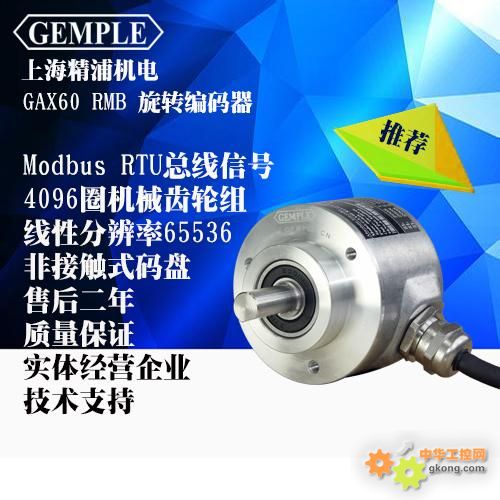

GAX60系列

• 工業標準外殼Ф60mm
• 國際標準Modbus RTU輸出，modbus協議。
• EasyPro軟件設定，多用途、多功能，直接對應單圈多圈角度、多圈長度、轉動平移速度測量。
• 夾緊法蘭、同步法蘭、夾緊同步法蘭、盲孔軸套
• 寬工作電壓，極低的耗電流，反極性保護

產品描述

• 國際標準Modbus輸出，符合GB/Z19582標準，可設定長度、角度、速度應用輸出
• 多地址設定，通訊波特率設定，分辨率、方向設定。
• 外部置位線設定預設位置，安裝方便，無需找零。

 技術參數

工作電壓：10~30V

消耗電流：24V:<50mA

輸出信號：modbus

碼制：十六進制

分辨率：12bit /4096

連續圈數：1~4096

總分辨率：24bit

重復精度：重復性±2BIT

Easypro：地址,波特率,分辨率,方向可設,預設位置,RS485轉RS232/USB連電腦進行智能設定

信號調整：外部置位

材料：外殼 鋁  ；法蘭 鋁；軸 不銹鋼

允許轉速：2400 min-1

抗振動：20g，10~2000Hz

抗沖擊：100g，6ms

工作溫度：-25~70℃(-40~80℃可選)

儲存溫度：-40~80℃

編程時溫度范圍：0~70℃

防護等級：外殼 IP67 轉軸 IP65

連接形式：屏蔽電纜 1m

輸出接口

信號輸出:電纜

工作電源:棕

電源(0V);藍

modbusA編程/輸出:黑

modbusB編程/輸出:白

外部置位高電平:灰

Easypro編程:綠
