PROFIBUS DP 主要用于高速輸入/ 輸出設備和連接智能設備（如驅動系統）。PROFIBUS 有一個大的數據包（244byte）所以它能在一個數據包中處理來自遠程輸入/ 輸出設備或驅動設備的信息。因為數據傳輸率能高達12Mbits/s，這些信息會在很短的時間內被發回控制器。

PROFIBUS DP 在工廠自動化和過程自動化中都十分成功。

• 工廠自動化主要使用離散（數字）輸入輸出設備，PROFIBUSDP 連接遠程I/O設備和驅動設備

工廠自動化是指應用于離散制造業的自動化，如汽車生產和計算機生產工業。

盡管PROFIBUS 偶爾會被稱為西門子的私有協議，但西門子僅僅只是組成PROFIBUS 國際的1400 多家公司中的一員，而今上海精浦機電作為會員之一，也可以拿出通過測試認證的PROFIBUS DP現場總線編碼器來服務于自動化。

PROFIBUS DP 通常使用RS-485 物理層。物理層是指數字信號傳輸介質。PROFIBUS DP 可以有多種不同的物理層，如 RS-485，無線和光纖。RS-485 是PROFIBUS最通用的物理層，因為它的傳輸速度高和在強噪聲環境中的抗干擾能力強。

一、 功能介紹

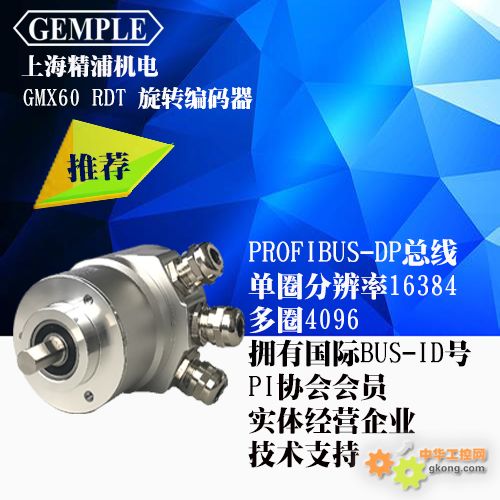

上海精浦機電本次研發編碼器是Profibus-DP信號輸出，實現在Profibus-DP總線上讀取編碼器的數據。

1. 支持協議

PROFIBUS-DP/V0協議，符合：GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線第3部分：PROFIBUS規范和IEC61158：2003TYPE10

1) PI協會中國會員單位更好為本地企業服務

2) DP唯一廠商Id Number 不與其他設備沖突

3) 產品通過官方指定機構檢測認證

4) 經西門子培訓的專業技術人員做技術支持

5) 機械齒輪組真多圈，全量程絕對值

2. 中點或零點置位功能：

（1） 軟件置位：參考第四章節

（2） 硬件置位：輕觸按鍵大于1s，進行中點或零點置位

二、 技術指標

 參數特性

輸出信號：Profibus-DP

工作電壓：10…30Vdc 極性保護

消耗電流：24V，<100mA

連續圈數：4096圈

單圈分辨率：16384（14bits）

重復精度：±2bit

編碼類型：二進制

工作溫度：-20～70℃

防護等級：外殼IP67,轉軸IP65

震動沖擊：20g，10～2000Hz；100g，6ms

允許轉速：2400轉/分

電氣連接：3個M12 電線接頭，徑向

安裝法蘭：夾緊法蘭 實心軸D=10mm

外形特征：金屬外殼，密封雙軸承結構

撥碼開關：7位地址可設，終端電阻可設，中點置位
