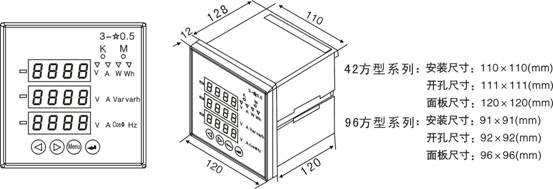

2.安裝方法：

1）.在固定的配電柜上，選擇合適的地方開一個開孔尺寸的安裝孔。

2）.取出多功能表，松開定位螺絲，取下固定夾。

3）.將儀表安裝插入配電柜的儀表孔中。

4）.插入儀表的固定夾，固定定位螺絲。

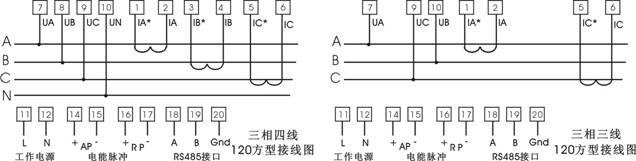

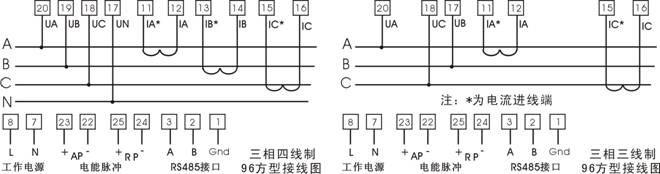

3．端子接線：

注：L-N為輔助電源  請按儀表外殼接線圖正確接線！

     1）.輔助電源：該系列多功能電力儀表具備通用的（AC/DC）開關電源輸入接口，若不作特殊聲明，提供的是220V(AC/DC)或110V（AC/DC）電源接口的標準產品，儀表極限的工作電源電壓為AC/DC：80-270V，請保證所提供的電源適用于該系列產品，以上防止損壞產品。

A．             采用交流電源建議在火線一側安裝1A的保險絲。

B． 對于電力品質較差的地區中，建議在電源回路安裝浪涌抑制器防止雷擊，以及快速脈沖群抑制器。

2）. 輸入信號：該
