產品名稱：	DZ81-MS3P5E3三相功率表
型　　號：	DZ81-MS3P5E3
價　　格：	0.00
品　　牌：
產品介紹：	DZ81-MS3P5E3接線圖,DZ81-MS3P5E3說明書

湖南醴陵華儀電子電器廠具有多年的生產DZ81-MS3P5E3三相功率表經驗與雄厚的技術實力。公司愿以高品質的產品，合理的價格以及超值的售后服務，熱情真誠地與新老客戶真誠合作，共同發展。【聯系電.話：86+731-23258123/23259123】詢價傳.真：【86+731-23256123/23257123】DZ81-MS3P5E3三相功率表制造銷售 DZ81-MS3P5E3三相功率表技術資料: 詳情請來電咨詢 DZ81-MS3P5E3三相功率表產品應用及實例 詳情請來電咨詢 DZ81-MS3P5E3三相功率表現場安裝調試詳情請來電咨詢DZ81-MS3P5E3三相功率表制造銷售 DZ81-MS3P5E3三相功率表設計院上圖DZ81-MS3P5E3三相功率表制造銷售 DZ81-MS3P5E3三相功率表全年最低價格DZ81-MS3P5E3三相功率表制造銷售 醴陵市華儀電子科技公司地.址：湖南省醴陵市立三大道195號,郵.編：412200 電.話：【86+731-23259123/ 23258123/23336599/23336199】傳.真：【86+731-23336600/ 23256123/23336399】 DZ81-MS3P5E3三相功率表制造銷售 華儀電子科技有限公司歡迎您的到來，這里是有關DZ81-MS3P5E3三相功率表的簡略介紹，詳情請致電0731-23258123/23259123電話咨詢或致電0731-23256123/23336600傳真咨詢。DZ81-MS3P5E3三相功率表制造銷售 華儀電子DZ81-MS3P5E3三相功率表系列，相關型號請來電咨詢。DZ81-MS3P5E3三相功率表制造銷售 專業致力于電力系統智能化產品的研究、開發、生產、銷售的高新技術企業，我們的目的只是為您量身打造質優，品優，實用，價廉的高性價產品。DZ81-MS3P5E3三相功率表制造銷售 您好！尊敬的客戶！請撥打公司電*話 或發送詢價傳真 進一步了解產品DZ81-MS3P5E3三相功率表的性能，咨詢DZ81-MS3P5E3三相功率表產品價格或索取產品的詳細資料，我們會竭誠為您提供滿意的服務! DZ81-MS3P5E3三相功率表制造銷售 DZ81-MS3P5E3三相功率表產品主要特點：【詳情請來電咨詢0731-2325-8123,2325-9123】 技術支持：13807413418DZ81-MS3P5E3三相功率表制造銷售 湖南華儀電子電器廠位于醴陵市,隸屬湖南株洲,公司電話由于"長株潭"一體化進行了升級變動,區號由原來的0733變為0731,同時位數由七位增加到八位,前面怎加數字2DZ81-MS3P5E3三相功率表制造銷售

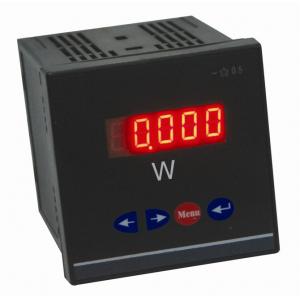

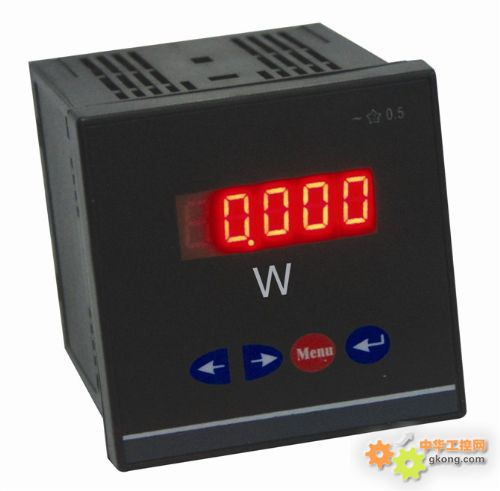

DZ81-MS3P5E3三相功率表

一、        概述

1、  顯示倍率、通訊地址、波特率等通過面板上按鈕可任意設置，使用非常靈活方便。

2、  可選擇被測量值的變送輸出，輸出為4—20mA，0—5V，4—12—20mA等可選。

3、  帶RS-485數字接口，采用標準MODBUS-RTU協議，具備字通訊和字節通訊方式，自帶上位機測試軟件。

4、  使用范圍廣、組合功能強。

5、  具有上下限報警功能，上下限報警允許設定功能，用戶可以靈活組合使用以實現某些控制功能。

6、  數字校零、數字校調，精度高，性價比極高。

二、        通用技術指標

精度等級：顯示精度：0.5%   0.2%

顯示：四位LED  另加符號位

量程：AC1A  AC5A  DC20mA，AC100V AC220V  AC380V  DC75mV等，特殊量程可定做

工作頻率：50/60HZ

工作電源：AC220V、DC220V、AC110V、DC110V（由客戶指定）

功耗：小于3VA

平均無故障工作時間：大于50000H

工作條件：環境溫度：-10至55℃　相對溫度小于93% 海拔小于2500米

報警輸出口：端子COM-NC為常閉觸點  端子COM-NO 常開觸點

通訊接口：端子GND為485地線，端子A為485+  端子B為485-

三、        外形及接線圖（具體以實物為準）

四、        編程說明

       儀表共設四個按鍵，分別為 “←” “ →” “ MENU”   “     ”

        “←”鍵：左移鍵，對菜單進行左移動選擇，或是對所設定數字進行減功能，在設定大數據時持續按該鍵可實現快速減功能。

        “→”鍵：右移鍵，對菜單進行右移動選擇，或是對所設定數字進行加功能，在設定大數據時持續按該鍵可實現快速加功能。

        “MENU”鍵：編程鍵，用此鍵可進入編程菜單，或是跳回上一級菜單，忽略操作。

        “    ”  鍵：確認鍵，用于進入下一層菜單或操作確認。

儀表參數設定說明：

       該儀表采用四鍵制設定輸入，用“MENU”鍵進入編程菜單前，須輸入編程密碼“0001”，儀表共有13項設定功能。依次用“←” “→”鍵來選擇所需操作的菜單，用    鍵進入設定，當完成所有設定時，按“MENU”鍵，屏幕提示“SA-Y”，按“MENU”放棄保存，按   鍵保存數據并退出。所有設定參數說明如下（舉例如下：100A/5A 變送輸入4-20mA,顯示上限200 報警低限10%滿量程，報警高限110%滿量程，485地址為02,通訊方式為byte 波特率為9600）：

編程字符對照表

注：1、三相功率表中，另還有一菜單“BSDA”為對應20mA輸出時的二次側功率值（不含變比的功率值）。

       2、三相功率表中，報警低限和報警高限中數據，為二側次實際功率報警值。在正常工作時，報警數據為該報警低限（高限）數據乘以變比值。
