丹佛斯變頻器VLT® 3000 是丹佛斯早期的一款變頻器。早在上世紀80年代就采用了丹佛斯自己開發的電壓向量控制原理，控制方式比較先進，因此廣泛應用于各個行業。
本文討論上海津信變頻器維修中心接修的一臺VLT3000變頻器情況。據客戶反映，這些變頻器在現場使用情況良好，已經用了10多年，基本上沒有出現故障。最近有幾臺變頻器出現上電無顯示的情況，由于對丹佛斯變頻器的質量感到很滿意，因此送來我公司維修。
檢查過程：

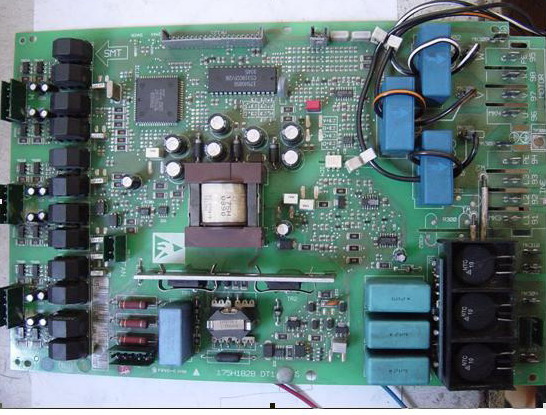

由于這幾臺VLT3000變頻器是小功率的，因此拆裝非常的方便。先檢查變頻器的主回路，測量整流模塊和逆變模塊特性良好。給變頻器的輸入端送交流電，發現變頻器的操作面板沒有顯示。等變頻器主回路上直流電壓釋放完全后，將變頻器的上蓋板拆下，接下來就露出來變頻器的控制卡，拆除變頻器控制卡上的兩根電纜連接線，取出控制卡。變頻器ILD卡就出現在我們的面前。將變頻器的ILD卡取出來做單板測試，發現變頻器操作面板沒有顯示，確定變頻器的ILD卡損壞。
故障原因分析：
變頻器的ILD卡損壞，維修人員仔細的檢查ILD卡。發現ILD卡上的開關電源線路上有腐蝕的痕跡，而且腐蝕靠近開關電源脈沖變壓器的次級線圈。因此把次級線圈附近的濾波電容拆下，發現有幾個電解電容下有腐蝕。測量電解電容，發現電解電容沒有電容特性。因此，導致變頻器損壞的原因就是變頻器的使用年限太長，電解電容老，導致開關電源損壞。變頻器操作面板沒有顯示。
維修過程：
將變頻器的ILD卡用特殊液體清洗，更換掉ILD卡上的電解電容，將腐蝕線路清理刮干凈，并且將斷線連接好和損壞線路修復。待ILD卡處理的烘干后做單板測試，發現ILD卡開關電源線路工作正常，驅動觸發線路也工作正常。將ILD卡安裝到變頻器上，給變頻器送電測試，輸出電壓三相平衡，做負載試驗合格，滿足出廠標準，變頻器修復。
維修經驗總結：
上海津信變頻器維修中心遇到過很多此類故障�？偨Y(jié)的原因是變頻器使用的年限太長，而且沒有進行過必要的保養，導致變頻器出現故障。因此，為確保變頻器可靠連續地運行，延長使用壽命，關鍵在于日常維護保養。
|
