丹佛斯變頻器VLT6500顯示過電流故障分析

本文分析一臺VLT6500變頻器運行中顯示過電流故障分析。
上海津信變頻器技術服務中心接到客戶緊急維修電話，客戶反映是現場一臺VLT6500運行中過電流故障，并且電機內部有異味。
檢查過程：
然后根據客戶的反映情況，我們立即開始檢查該變頻器。先檢查變頻器的模塊，測試二極管特性良好。將控制卡拆下后可以把電源卡取下，依次拆下變頻器的驅動卡，電容箱，和IGBT模塊，整理模塊。對以上器件進行測試，性能良好。全部安裝好，靜態測試良好，變頻器送電，開機輸出電壓平衡。

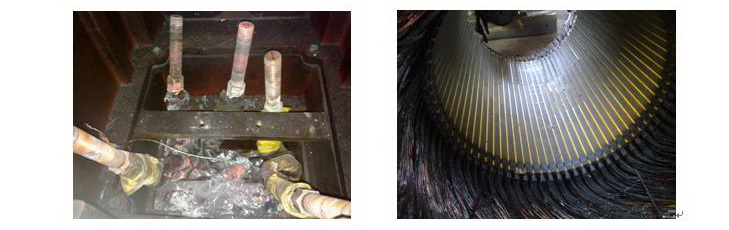

電機檢查：將電機的接線盒打開后發現，電機的接線柱子已近完全燒壞。后將電機全部拆開發現內部繞組完全燒毀。見下圖：


故障原因分析：
一般電機繞組損壞的原因主要有以下原因：
1、電機一直處于過電流狀態運行。
2、電機沒有良好的散熱。
根據客戶提供的現場情況為：該變頻器負載是風機，電機側有散熱風機，電機的電流有完整的監測。監測發現變頻器只有一次顯示過電流故障，是在電機損壞的時候發生的。從變頻器故障前運行電流都沒有超過電機的額定電流，因此不可能是變頻器輸出電流大導致電機燒毀。
故障前后電機側的獨立散熱風機始終在運行，說明了電機本身的散熱沒有問題，所以此故障不可能是散熱不足的原因引起的。
到底是什么原因呢？以上分析可以得出結論：由于電機一直處于低于額定電流運行，散熱條件良好的狀況下發生損壞，那就是電機繞組發生故障導致電機的溫升異常，最后導致電機燒壞。
維修過程：
客戶將電機修復后，安裝好，變頻器開機帶電機運行，三相輸出電壓平衡，電流平衡，直流電壓穩定。系統運行正常。
經驗總結：變頻器顯示過電流故障除了機械負責太重之外，還有可能是電機繞組損壞的。
