前言：

　　鍋爐總體布置情況介紹：華能德州電廠三期660MW機組5#、6#鍋爐是德國BBP公司設計生產的亞臨界自然循環汽包爐。鍋爐整體采用π型背靠背布置方式、一次中間再熱、單爐膛、前后墻對沖燃燒方式、尾部煙氣擋扳調溫、平衡通風、固態排渣、全鋼懸吊結構、露天布置燃煤鍋爐。BBP公司在鍋爐設計時，根據煤種可燃基揮發分和氫含量較低，灰含量較高等因素，判斷煤種著火、穩定燃燒及燃盡特性較差，故在爐膛尺寸的選取上采用大爐膛斷面以降低爐內煙氣流上升速度，延長爐內停留時間，保證煤粉顆粒燃盡；另外，為了提高爐膛溫度保證煤粉快速著火和穩定燃燒，采用了衛燃帶，整個衛燃帶布置從標高17m至38.5m覆蓋整個四面墻，面積為1665m2，占爐膛水冷壁面積的38.2%。過熱器分四級布置，第一級過熱器分為爐頂管、后煙井包復左右側墻和后墻；第二級過熱器布置在后煙井后部，分為水平段和垂直段，在出口管道上布置第一級噴水減溫器；第三級過熱器布置在爐膛上部，在第三至第四級過熱器連接管道上設置第二級噴水減溫器，并左右交叉；第四級過熱器布置在折煙角上前部。

　　再熱器受熱面一級二段布置，第一段（低溫段）布置在后煙井前部，分為水平段和垂直段；第二段（高溫段）布置在折煙角上后部，再熱器進口管道上設置事故噴水減溫器。

　　過熱器汽溫通過兩級噴水來控制。再熱器汽溫采用尾部擋板方式調節。汽包水位的控制采用汽泵和電泵轉速控制給水流量

　　1、 三期660MW機組給水、減溫水系統布置簡介

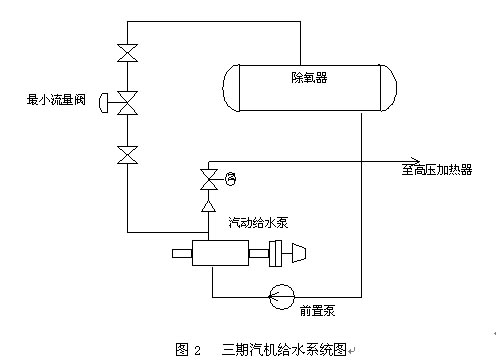

　　1.1給水系統布置圖如圖1、圖2

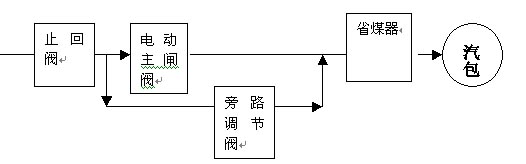

圖1 三期鍋爐給水系統圖


                                          1.2

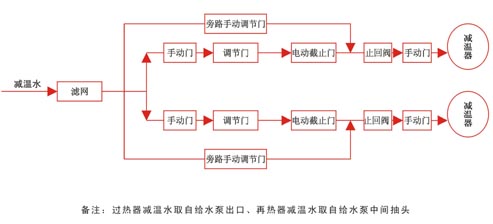

圖3 三期過熱器、再熱器減溫水系統布置示意圖

　　2鍋爐運行方式對調節閥的影響
　　2.1鍋爐投產初期運行方式對調節閥的影響
　　鍋爐投產初期，爐膛內布置了衛燃帶，整個衛燃帶布置從標高17m至38.5m覆蓋整個四面墻，面積為1665m2，占爐膛水冷壁面積的38.2%，爐膛結焦嚴重，導致爐膛出口煙溫偏高80℃以上，造成過熱器、再熱器兩側汽溫偏差，利用煙氣擋板無法調節汽溫，只能利用減溫水進行汽溫調節，根據當初運行提供的數據，再熱器、過熱器減溫水最大流量超過設計值的50-70%，為增大減溫水的流量，被迫采用人為的部分關閉鍋爐側給水主閘閥的方法，提高減溫水母管的壓力，同時利用汽機側給水泵進行汽包水位的調節，利用最小流量調節門調節給水泵的流量，通過04年小修時解體調節門情況看，對減溫水調節門無任何影響，但是這種非正常的運行方式的危害主要有兩點：
　　2.1.1部分關閉鍋爐側的給水主閘板門，對閘閥的閘板形成沖刷損壞。
　　2.1.2汽機側給水泵最小流量調節門在機組負荷高于30%以上使用時，閥門前后的壓差隨機組負荷的升高而增大，頻繁操作最小流量調節門容易在小開度特別是25%以下時，形成嚴重的汽蝕、沖刷，損壞閥籠、閥芯、閥底等密封結構。（最小流量調節門閥籠、閥芯損壞情況圖片見圖4）
　　2.2衛燃帶改造后運行方式對調節閥的影響
　　為了減輕爐膛結焦，對衛燃帶進行了改造，改造后#5爐內衛燃帶面積從1665m2減少到目前的397m2，#6爐內衛燃帶面積從1665m2減少到目前的653m2，并且增加了投入水力除焦器，結焦的情況也得到較大改善，爐膛水冷壁吸熱增加，爐膛出口煙溫降低，再熱汽溫偏低的問題逐漸暴露出來，再熱汽溫偏低不僅使機組經濟性降低，同時可能會對汽輪機末級葉片產生危害。在低負荷工況運行時鍋爐低再側煙氣份額有增加的趨勢，這時候僅靠尾部煙氣擋板來調節再熱蒸汽溫度就可能達不到要求。再加上德州電廠再熱器偏差較大，存在高再壁溫超限情況。為解決壁溫超限問題，運行采用投入事故減溫水和投入水力除焦器的手段來降低壁溫，每天投停再熱減溫水調節門的次數明顯增加，并且再熱減溫水調節門的正常開度在10%左右，06年通過解體內漏再熱減溫水調節門發現閥底和閥籠有汽蝕沖刷現象。過熱器減溫水調節門由于在設計工況下運行，閥門運行正常沒有內漏現象。由于減溫水母管壓力可以滿足運行要求，汽機側給水泵最小流量調節門正常運行中不再進行頻繁操作，鍋爐側給水主閘板門保持全開位置，鍋爐側給水旁路調節門關閉，對以上閥門影響較小。

　　2.3處理撈渣機，破壞水封后對調節閥的影響 由于鍋爐結焦問題沒有得到徹底解決，大量的焦塊脫落，對撈渣機造成嚴重的沖擊，撈渣機鏈條、刮板及滾輪出現問題時，需要降負荷破壞撈渣機水封進行處理，水封破壞后，大量的冷風進入爐膛，鍋爐副壓波動嚴重，造成火焰中心的偏移，過熱器管屏熱偏差大，超溫嚴重，為防止超溫對屏過出口聯箱管座形成大的熱應力沖擊，需要增大過熱器一級減溫水量，維持過熱器二級減溫水小流量，同時為了避免停汽泵開電泵，浪費廠用電，采用節流鍋爐側的給水主閘板門，提高減溫水母管壓力；利用汽機側給水泵最小流量調節門和鍋爐側的給水旁路調節門進行汽包水位的調節，這樣就例似于鍋爐投產初期運行方式，對給水泵最小流量調節門和給水主閘板門形成損壞。（最小流量調節門閥籠、閥芯損壞情況圖片見圖4）

    圖4三期汽機給水系統最小流量閥閥籠、閥芯損壞情況

　　3、結論
　　本文主要通過調節閥本身結構以外的情況介紹，對調節閥的使用壽命進行了簡單的分析。鍋爐運行方式的不同，對調節門的正常運行，起著關鍵性的作用，如果調節門的運行工況嚴重偏離設計值，調節門的開度一直保持開度在25%以上時，結合面的汽蝕現象較輕，如果調節門的開度一直保持開度在25%以下，則結合面的汽蝕、沖刷現象較重，閥底、閥籠、閥芯損壞嚴重，導致調節閥不能進行調節，對于閘板閥和截止閥來說，其運行工況必須為全開全關，運行中不能作為調節門使用，否則其密封結合面將受到嚴重?fù)p壞，這也是調節閥生產廠家在現場處理損壞的調節閥，分析損壞原因時，必須注意的問題，調節閥是否在當初設計的運行工況下使用。當然調節閥使用情況的好壞，其本身結構的設計起著關鍵的作用。本文的觀點可能對調節閥生產售后服務人員有一定的借鑒作用，文中提高的一些觀點可能有不妥之處，請各位同仁進行批評指正。
