在工業串行通訊領域中，RS-232與RS-485都是會被經常用到的數據傳輸標準之一。例如，普通PC一般會提供1~4個標準RS-232端口，分別被標注為COM1~COM4端口。用戶可以通過這些現成的RS-232端口連接外部設備，比如鍵盤、IC讀卡器、條碼閱讀器、數字化儀、打印機、數據記錄儀，或者由用戶自己定制的串行通訊儀器，等等。操作或編程這些標準的COM端口也是非常方便的，因為市場上有眾多的串口軟件調試工具可供通訊測試，也有功能齊全的DLL程序開發庫可供編程時調用。
　　但是，傳統RS-232串行通訊存在著數據可靠性、通訊距離、端口數量等多個方面的限制。例如，在工業控制等現場環境中，常會有電氣噪聲干擾傳輸線路，使用RS-232通訊時經常因外界的電氣干擾而導致信號傳輸錯誤；其次，在不增加緩沖器的情況下，RS-232通訊的最大傳輸距離只可以達到15米；還有，同1個RS-232端口只能夠連接1個RS-232通訊設備。上述因素大大限制了RS-232通訊的應用領域。
　　本文介紹了一種簡單、可靠的方法，通過利用ZLGCAN接口卡、CAN232MB轉換器等設備，可以在1條普通雙絞線上連接多達2048個RS-232設備，通訊距離可以長達10公里甚至更遠的距離。
　　下面，先介紹實現遠程RS-232通訊的設備驅動軟件：虛擬串口服務器，即VCOM服務器。虛擬串口服務器是一款專用的配置工具；運行此服務器軟件，即可以在同一臺PC上安裝一個或多個虛擬串口，虛擬串口的數目可以多達2048個。這些虛擬串口可以同真實串口執行完全一致的操作；實際上，通過普通雙絞線構成的CAN-bus網絡，在這些虛擬串口上通訊的數據被快速映射到CAN-bus網絡中遠端CAN232MB轉換器的RS-232通訊端口。這樣，在同一CAN-bus網絡中連接n個CAN232MB轉換器，即可以映射成本地的n個遠程虛擬串口。通過軟件的無縫銜接，遠程虛擬串口和本地串口在操作上并不存在任何差異。例如，將一些設備的串口程序升級到通過遠程虛擬串口來實現時，升級軟件可以不作任何修改，只需在打開串口時設定所操作的遠程虛擬串口號，就可以實現正常的串行數據通訊。

　　下面以一個提供8個串口的虛擬串口網絡實例為原型，說明如何在同一臺PC建立多個虛擬串口，并且提供了虛擬串口測試網絡的實現方法。如需要建立更多數目的虛擬串口，可以參考建立上述網絡的方法，步驟基本一致；只需要在CAN-bus網絡中增加CAN232MB轉換器的數目，并通過軟件適當配置參數即可以工作。
　　虛擬串口服務器可以在安裝PCI-9810/9820/9840接口卡的PC上添加多達2048個遠程虛擬串口。
　　同一臺PC上可安裝多塊CAN接口卡。無論安裝有多少塊CAN卡，虛擬串口服務器都會把它們統一管理起來。不同的CAN接口卡以及同一塊CAN接口卡上的不同CAN通道將共同分享0~2048的CAN ID號。每一個ID號對應一個串口號，這樣CAN-bus網絡中的任一個CAN232MB轉換器就對應著PC上的一個虛擬串口。
　　例如，當前PC上安裝了一個虛擬串口，名稱為COM33。用戶向COM33端口寫入的數據將直接送到CAN-bus網絡中，由一個ID設置為33值的CAN232MB轉換器接收，并在其RS-232端口輸出；同理，連接到ID設置為33值的CAN232MB轉換器的用戶RS-232設備所發出的數據，將通過CAN-bus網絡送到PC機，保存在PC上虛擬串口COM33的數據緩沖區內。當用戶讀取COM33數據的時候，虛擬串口服務器就把這些數據返回給用戶。

　　上圖所示的CAN-bus網絡中連接有8個CAN232MB轉換器，每個CAN232MB轉換器的串口都被映射成第1臺工作PC的1個虛擬串口，共8個虛擬串口；每個串口都和MOXA多串口卡(型號：CP-168U 8路多串口卡)的其中一個串口相連，用于提供各個串口數據的測試與驗證。同時，第1臺工作PC安裝有1個PCI-9840接口卡，連接在CAN-bus網絡中；用戶也可以連接其他型號的CAN接口卡，同樣可以實現這一個虛擬串口的網絡實例。

　　

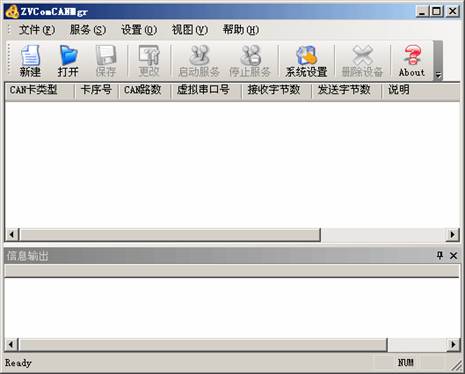

　　 下面介紹虛擬串口服務器的配置軟件。軟件啟動界面如下：

　　通過服務器軟件安裝虛擬串口，和遠程RS-232設備建立通訊，首先需要新建一個配置文件，并進行一些相關配置。點擊界面左上角的“新建”按鈕，此時彈出保存配置文件對話框，在其中選定保存路徑以及保存文件名。

　　CAN-bus是國際上應用最廣泛的現場總線之一，被廣泛應用于歐洲的中高檔汽車中，用作ECU單元的串行數據傳輸網絡；近幾年來，CAN-bus開始進入中國各個行業的數據通訊應用，并于2002年被確定為電力通訊產品領域的國家標準。
　　與RS-485類似，CAN-bus網絡使用普通雙絞線作為傳輸介質，采用直線拓樸結構，單條網絡線路至少可連接110個節點，網絡總長度最大可達10公里。在CAN-bus網絡中，數據收發、硬件檢錯均由CAN控制器硬件完成，大大增強了CAN-bus網絡的抗電磁干擾能力，即由硬件來保證CAN-bus網絡運行的可靠性。據國際CiA協會統計，2001年僅在歐洲就銷售了超過1億個CAN-bus節點，幾乎淘汰了歐洲所有的RS-485系統。目前，國內的汽車、電梯行業已是CAN-bus應用的典型領域，工業控制、智能樓宇、煤礦設備等行業也是日見更多型號的應用CAN-bus總線設備與產品。
　　CAN-bus總線的優點：可靠性高，可以支持硬件節點的即插即用；故障節點可自動關閉，不影響其他網絡節點；采用芯片硬件ID方式管理網絡，故障節點界定十分方便，網絡維護成本比較低。同時，CAN-bus網絡可以保證良好的通訊實時性。
CAN-bus總線的適用范圍：可適用于節點數目很多，傳輸距離在10公里以內，安全性要求高的場合；也可適用于對實時性、安全性要求十分嚴格的機械控制網絡。
