系統組成

　　8路加速度 / 壓力傳感器 + TST6810 + 筆記本電腦 + ANIT 1.0

　　ANIT1.0(Analysis For Impact Test)軟件包依據《SAE J211/1 碰撞試驗儀器規范》編寫，按(1) 基本試驗信息輸入 → (2) 數據采集、存盤 → (3) 濾波 → (4)數據處理 → (5) 試驗條件判斷 → (6) 曲線合成及各種傷害指數計算的順序規劃軟件結構。

　　軟件功能

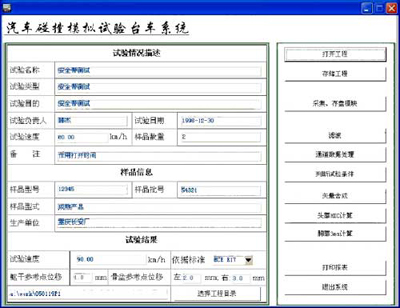

　　存儲/打開工程：存儲 / 調用本次試驗的試驗 名稱、試驗依據、試驗?zāi)康摹⒃囼?yàn)日期、試驗負責人、試驗樣品名稱、型號、編號、送樣單位、生產單位、試驗預置速度 等信息。

　　采集、存盤模塊：模塊中主要完成通道的采集、顯示和存盤。

　　濾波：選擇假人頭部、胸部、大腿力等信號等級如 CFC60 、 CFC1000 、 CFC600 ，以及巴特沃斯濾波階數，濾波的數據存盤。

　　通道數據處理：主要完成單通道或雙通道數據的線性運算以及單通道數據的積分運算。

　　判斷試驗條件：集成有GB14166-2003(ECE R16)，ECE R17，ECE R44的標準試驗曲線，均可以作為調入當前窗口對試驗條件進行判斷。

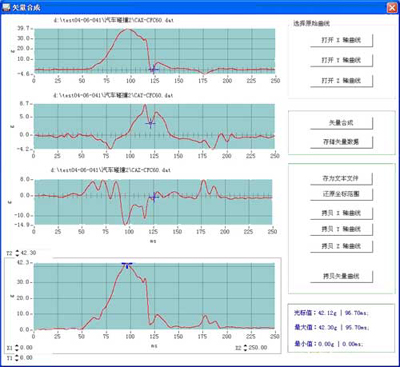

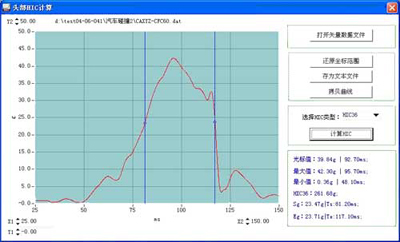

　　處理模塊：三通道數據矢量合成、頭部HIC計算、胸部3ms計算等。

　　打印報表：實驗結果以報表形式輸出。
