自                                                             場爆炸沖擊波壓力（超壓）測試系統

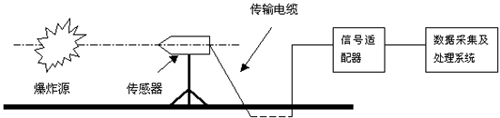

	炸藥在空中爆炸時生成的空氣沖擊波的峰值超壓和沖量是炸藥能量特性的一項重要參數，也是衡量彈藥特別是爆破及殺傷——爆破戰斗部損傷效果的一項重要指標，其準確測量具有重要的意義。超壓測試試驗裝置一般如圖所示： 　　傳感器接受爆炸產生的壓力信號，經信號適配器（放大器），由數據采集器數字化后，記錄并分析處理。 　　作為國內數據采集設備主要的提供商，我們協助多個單位完成了自由場爆炸沖擊波壓力測試，熟悉如何處理現場測試中的問題，了解現有測試系統存在的問題，并負責組建了一套新的測試系統, 主持完成了測試實驗，得到了較為理想的測試數據。 　　目前常見的超壓測試主要由以下部分組成： 　　傳感器：超壓測試中，壓力信號測試一般使用壓電式和壓阻式傳感器。 　　信號適配器：壓電式傳感器需配電荷放大器。壓阻式傳感器需配數據放大器或動態應變儀。 　　數據采集及處理系統：目前數據采集設備有兩種方式：通用型動態測試分析儀、外場用遠程數據采集器。
	通用型數據測試分析儀 　　TST3000 動態測試分析儀：TST3000系列動態測試分析儀，是將工業級PC機與瞬態數字化波形記錄儀集成為一體的新一代測試儀器，它通過專門設計的高速數據采集板及系統軟件，實現將高速瞬態信號由模擬信號轉為數字信號，同時利用功能強大的PC機,實現數字信號的存儲、分析處理及打印輸出等功能。采用與PC機的有機結合，使得儀器的操作使用十分簡單，操作儀器只需使用計算機鍵盤或鼠標就能完成，用戶能在很短的時間內學會操作使用。使其成為各種高精度動態測試的首選產品。已用于工程爆破、結構沖擊響應、風洞、內燃機燃燒、槍炮膛壓等測試領域。 　　并行通道數：8--32 　　每通道最高采樣率：20M sps(每秒樣點數) 　　存儲深度：1M樣點/CH 　　量程：±25V ~ ±100mV，多檔可調 　　AD：10bit 　　配置：一體化工作站 　　軟件處理功能：采集/顯示/存儲/時域處理/頻域處理/數字濾波/工程定標等 　　 外場用遠程數據采集器 　　TST6200高速遠程數據采集器每臺8個并行采集通道，集信號調理、傳感器供電、數據采集、數據存儲為一體，配上不同的傳感器，可滿足材料沖擊、爆炸沖擊、空化噪聲、放電等瞬態信號測試要求；機械振動、機構響應、脈動等較低頻率的速度、加速度、位移、壓力等進行連續實時監測。 　　 TST6200每通道最高1MSPS，AD為14bit。數據通過RJ45以太網口與上位機進行通訊，用戶可根據傳感器類型選擇不同的調理模塊:應變放大模塊、電荷放大模塊，用戶可自行更換各種模塊。 　　通道數：8CH/臺 　　A/D分辨率：14Bit 　　存儲深度（每通道）:512K樣點/CH 　　采樣率：1MHz、500KHz、200KHz、…、200Hz多檔可調 　　信號輸入:電壓V、電荷Q、ICP 　　采樣負延時：可調 　　觸發方式：手動觸發、內觸發、外觸發 　　觸發電平：可調 　　觸發沿：上升沿、下降沿 　　提供以太網通接口通訊，通訊距離為100m以內
