微嵌組態人機界面（HMI）與單片機通信及數據保存的應用

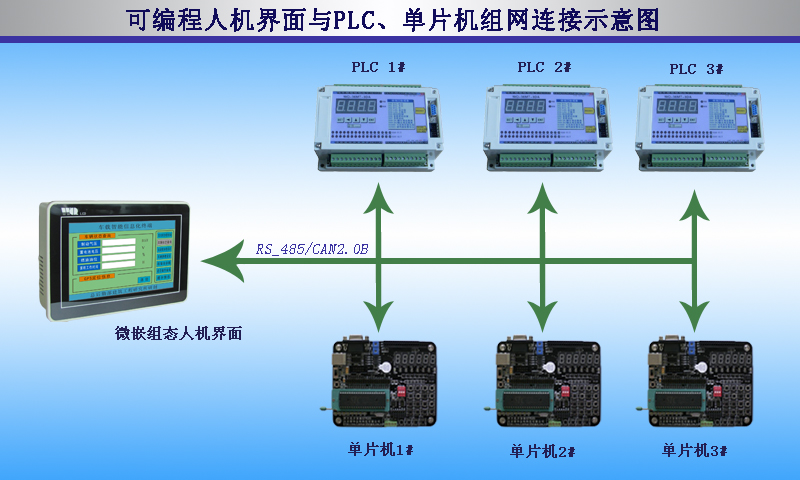

我們做開發很多時候，涉及到單片機控制的產品都需要用到一個顯示界面（正確稱為人機界面最為合適，簡稱HMI），然而，單單顯示又是不夠的，很多單片機主板采集到的模擬量，數字量等數據需要進行保存功能，人機界面與單片機斷電之后，等下次設備再次開機的時候，又需要把之前的數據以一定的表格，曲線顯示出來，這種功能稱之為斷電數據保存功能。解決的方案有2種：
1.單片機主板里面集成EEROM等掉電存儲芯片。這種是最為傳統的解決方案，優點在于一般的單片機工程師都能夠想到，缺點是成本比較高，增加編程的難度，尤其是數據量大的時候，芯片的價格也相應增長。如果是用在數據量比較少的場合，用單片機里面的EEROM就可以了。
2.選擇帶有數據保存功能的人機界面，更復雜的還有配方等功能。這種方案的優勢很明顯，節約成本，單片機主板設計簡單，編程也方便，存儲容量更大，還可以時時把相關采集數據以excel等文件的格式復制到U盤。
現在就做個例程，介紹如何把單片機采集的各路數據進行保存，整改，對比，復制到U盤等等。
該工程應用實例是基于測控行業的一種儀器設計的，模擬量采集有16路，涉及到精確的數據我們可以采用32位有符號數表示。
相關步驟如下：
1.安裝相應的嵌入式組態軟件，這里以微嵌組態軟件為例，它可以提供工業標準的Modbus RTU協議和簡單的自由協議接口函數。
安裝好組態軟件之后，打開軟件點擊 “新建”，如下圖：
2.選擇人機界面HMI的型號，這里選擇WQT_T8048_070(800*480),點擊下面的新增按鈕，表示新增與人機界面連接的設備串口
這里選用工業標準的Modbus RTU協議作為與單片機連接的協議，當然也可以選擇自由協議（free protocol）。點擊下一步，進入工程描述狀態，這些根據個人情況填寫，填寫之后點擊確定進入畫面編輯狀態。
3.再點擊菜單欄的設置菜單進入“配方管理器”
4.進入配方界面之后點擊“新增”，輸入配方的名稱。
在“寫配方到設備”選擇HMI 的LD寄存器地址 20000處，“從設備讀配方”同樣也是選擇HMI的LD寄存器20000處，因為本人機界面的數據保存功能寄存器是從LD20000到LD30000.
數據 那里選擇32位有符號數，然后新增，因為是16路數據采集功能，所以是 16*2*5（2是因為32有符號數，5等下解釋）=160，新增到RW161 .然后點擊確定，點擊確定配方界面。
5.建立配方數據表格，這個可以在人機界面元件中找到 配方表格
具體的屬性設置如下：在“控制”界面的“配方條目索引”選擇 你剛才定義的配方名稱即可
在表格顯示中增加列數，分別是公差尺寸，公差上限，公差下限，標準差下限，標準差上限這5列。
如何保存這些數據呢？我們要在旁邊添加一個保存數據按鈕，稱為多功能按鈕，再增加一個備份按鈕，步驟設置屬性如下：
當然為了安全清楚的把數據保存到U盤，可以用一個指示燈指示U盤保存數據情況
至于如何將單片機采集到的數據保存到HMI的LD20000到LD30000這些寄存器，需要用到一些簡單的宏指令編寫，也是簡單的C語言而已，這些就是如何保存數據的大概步驟。
|
