海為PLC通訊控制臺達變頻器

用海為PLC的通訊（MOBDUS RTU協議），控制臺達VFD-M變頻器的正反轉，和頻率設定。

一、臺達VFD-M變頻器的通信協議：

根據臺達變頻器的說明書得知臺達變頻器支持 MOBDUS RTU通訊協議，此例選用MOBDUS RTU通訊協議與海為PLC通訊，下面是臺達變頻器的參數設定。

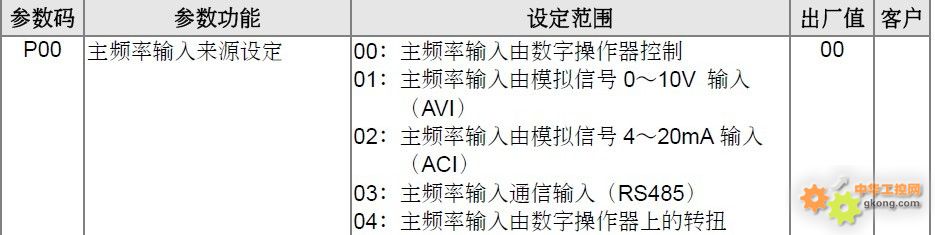

P00 出廠值00設定為03

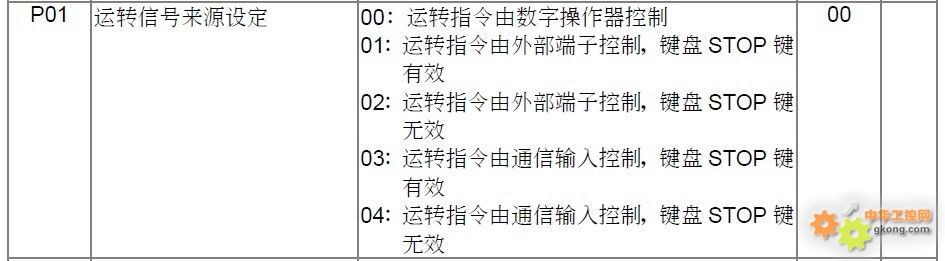

P01 出廠值 00設定為03

P157 出廠值01

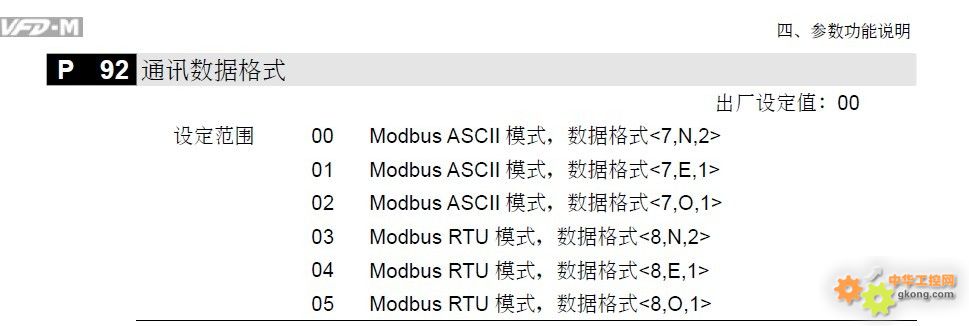

P92 出廠值00 設定為03

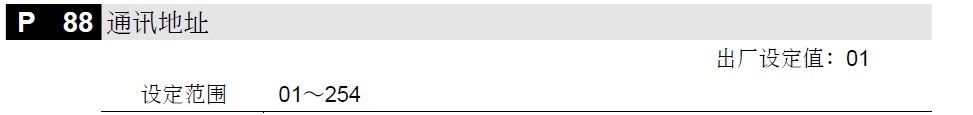

P88 出廠值01

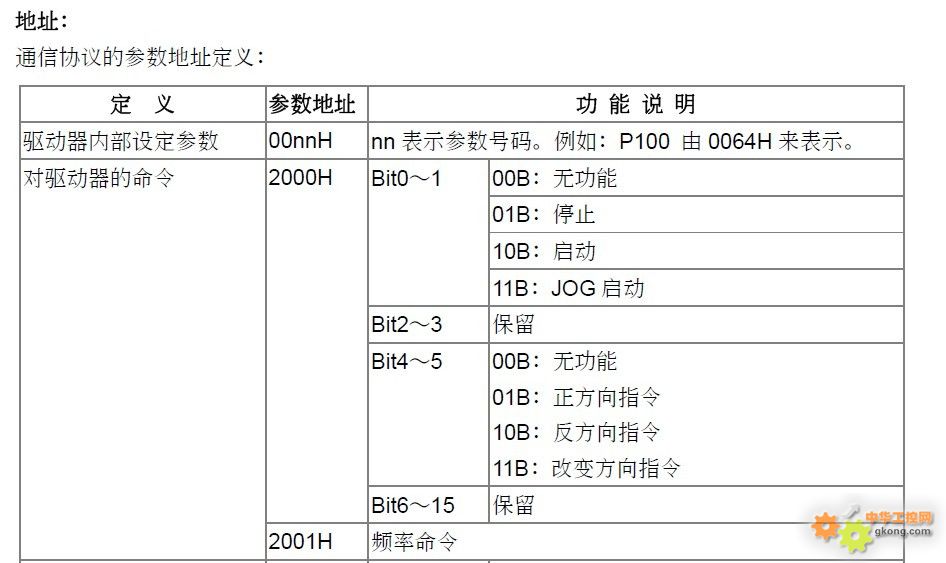

    例如，2000H=0000000000000001（十進制是 1）控制停止， 2000H=0000000000010010(十進制是18)控制正轉啟動，2000H=0000000000100010（十進制是34）控制反轉啟動，2001H=100當前變頻器的頻率為 100。

二、海為PLC的程序的編寫：

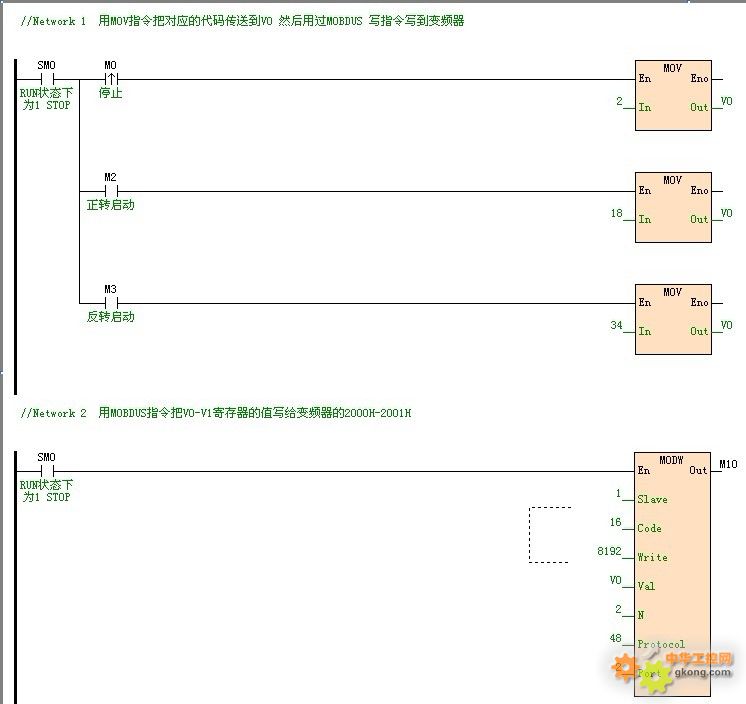

用海為PLC的MOV指令把1停止功能代碼，18正傳功能代碼，34反轉功能代碼，分別寫給V0，還有頻率V1的值，通過MOBDUS 寫給變頻器2000H、200H，如下圖：

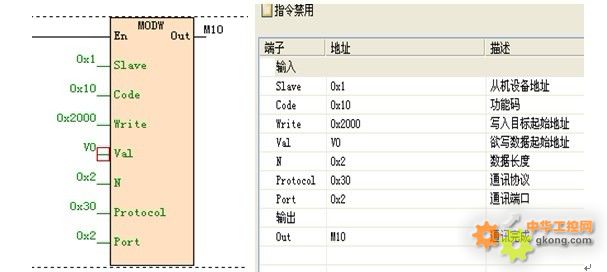

海為MOBDUS寫指令的參數設定，如下：

Slave ： 從機設備地址  （也就是變頻器地址，此例設定成1）

Code ：  功能碼    （此例用到200H和2001H兩個連續的寄存器所以選擇寫多個寄存器16）

Write ： 寫入目標起始地址（寫到變頻器里面的起始地址 此例是2000H，十進制是8192）

Val  ： 欲寫數據起始地址（PLC準備要寫給變頻器的起始地址，此例是V0）

N  ：  數據長度（海為PLC MOBDUS 寫指令，是以字為單位，此例2000H~2001H兩個）

Procotol  ： 通訊協議（此例選擇19200，N,8,2,RTU）

Port   ： 通訊口選擇 （海為PLC的通訊口1是232  2是485  此例用485通訊，選擇2 ）

OUT  ：  輸出指示（通訊成功OUT就會輸出 此例為M10）

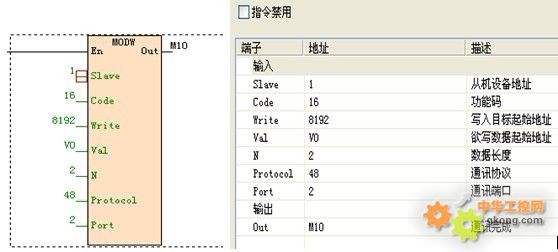

設定完成后，如下圖：

十進制顯示

十六進制顯示

三、海為文本PT300的畫面制作：

新建一個工程：

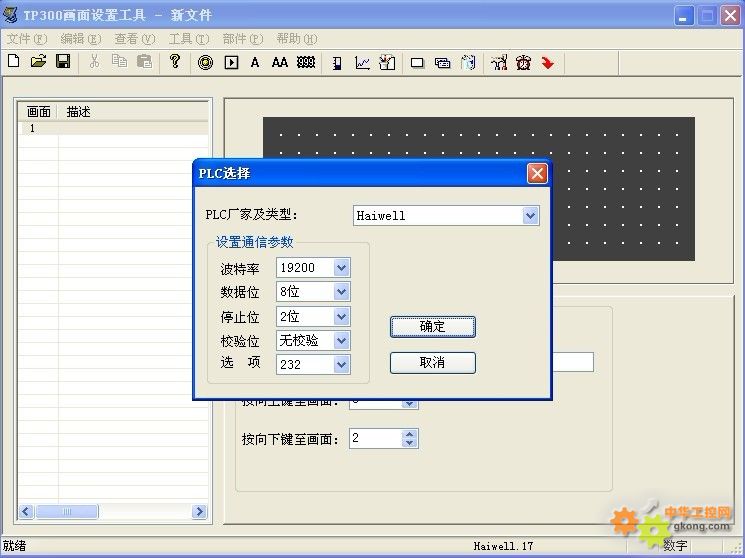

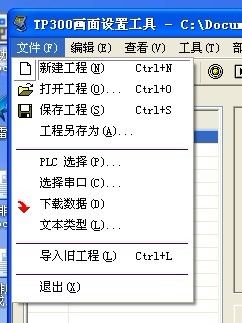

在工具欄點擊文件，新建工程  如下圖：

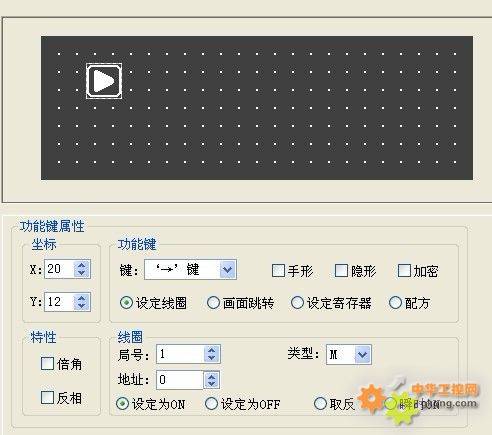

選擇功能開關，局號是PLC地址，類型選擇M 中間繼電器 地址寫0 就是M0啟動，如下圖：

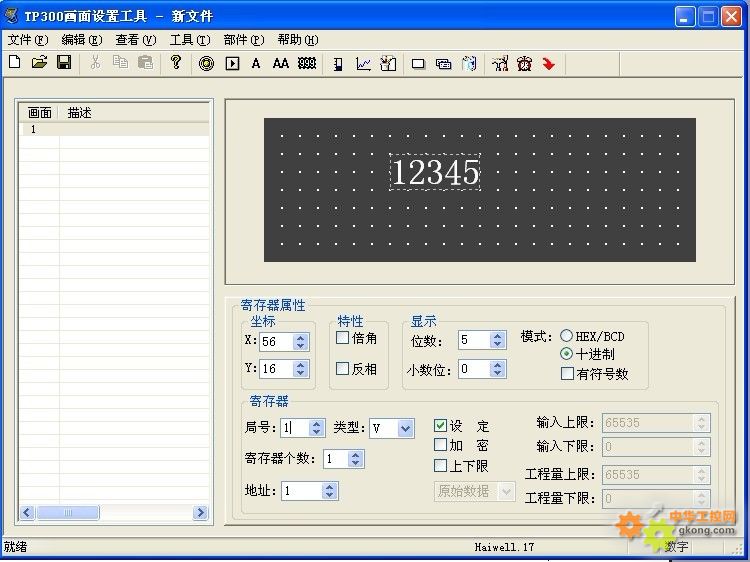

添加寄存器，V用來設定頻率，選擇寄存器 局號選擇1 類型選擇V 地址寫1 設定要打勾這樣才按文本的SET才可以對寄存器進行設定， 如下圖：

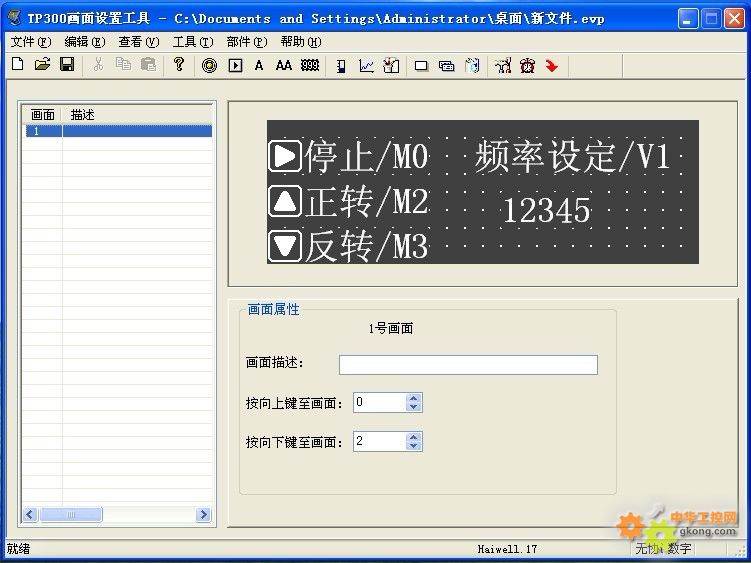

下面是整個制作完成的畫面：
