摘要：本文闡述了電子設備描述語言（Enhanced Electronics Device Description, EDDL）是如何簡化設備的調試、標定和診斷工作的，同時闡述了EDDL的技術優勢。EDDL是各種總線協議的關鍵技術之一。

　　在當今的自動化領域，各種智能設備協議都具有特定的開放性和互操作性，符合各種總線標準的的智能設備品種繁多系列廣泛。這就勢必需要一種結構化的、靈活的、規模可變的通用軟件來管理這些智能設備。電子設備描述語言（EDDL）是許多智能設備協議，如HART、FOUNDATION fieldbus和PROFIBUS等普遍使用的核心軟件。EDDL是描述智能設備的國際標準語言。

　　使用標準的語言，用戶就能夠?qū)�來自于不同協議的不同的智能設備的信息整合在一起。 EDDL作為唯一的設備描述通用語言，可以確保設備版本升級時，設備管理軟件能同時得到更新。

　　EDDL類似于HTML。HTML是當今互聯網使用的計算機語言，不管你使用任何一種計算機系統，通過HTML就可以從英特網獲得不同來源的信息。簡而言之，EDDL是基于標準通用標記語言（SGML）開發的，不管你使用何種數字化工具（比如DCS工作站軟件、AMS設備管理軟件或現場設備手操器等）都很容易獲得不同總線設備的信息。

　　各種現場設備組態和維護軟件是如何將數字總線的通訊信號翻譯成數值、文本或圖形的呢？EDDL是這些設備組態和維護軟件的引擎，它在標準的通訊協議的后臺工作，一般使用者并不會注意到它的存在。 EDDL簡化了儀表工程師的工作，因?yàn)閮x表工程師對所有支持EDDL的設備都可使用同一種工具，從而避免了為不同設備安裝不同軟件所帶來的缺陷。

　　EDDL于1990年首次面世，從此智能設備的管理也變得可行。EDDL增強型功能的出現，使儀表供應商能夠以一種界面友好的可視方式來描述他們的設備，而不僅僅是一張參數表。

　　智能設備管理的方式有很多，但是如要考慮到設備管理軟件長期使用的方便性以及維護的成本，EDDL是最好的選擇。表1例舉了一些典型的設備管理功能。

　　一、EDDL的技術特點

　　要理解EDDL的獨特性能，就要看看EDDL是如何使設備管理更有效，并且讓用戶從智能設備管理系統、手操器和預測維護實踐中獲益的。

　　讓我們來與Windows操作系統中的打印機驅動軟件作個比較。一般一臺計算機只連接少數幾臺打印機，每臺打印機都需要獨特的驅動程序。而設備管理軟件或工具必須能夠與幾百種設備連接，每臺設備的版本可能不同，設備的數量可能不斷增加，設備的型號和版本也可能不斷升級和更新。這就是為什么需要一個規模可變的方案。

　　EDDL使許多不同版本的設備信息能夠整合到相同的軟件和手操器中。使用EDDL，設備供應商可以描述它的設備中所具有的所有信息，以及這些信息（包括操作幫助信息）是如何在設備管理系統或手操器中顯示出來，供技術人員操作和查看。實現這些功能根本就不需要安裝任何驅動軟件。

　　EDDL是一種用來描述設備信息的標記語言，這種描述文件基于類似HTML或XML的標簽，它包括標注、數據類型、分類、范圍、工程單位、幫助文本及其它內容。這些和其它許多的計算機語言是一樣的。

　　EDDL采用交互式的語言，來幫助技術人員通過一系列的步驟完成復雜的任務，例如診斷、標定和高級設置。EDDL文件非常小，因而可以方便地通過互聯網傳輸。各種類型和版本的設備文件也可以存儲在手操器中。

　　當EDDL文件被復制到電腦或手操器中后，軟件就會根據文件中的EDDL關鍵字和交互式操作腳本生成相關的圖形，以供技術人員操作和查看。設備管理軟件和手操器的工作方式與網絡瀏覽器瀏覽HTML網頁的方式是一樣的。

　　二、EDDL完全滿足用戶的需求

　　NAMUR(www.namur.de) 是一個過程工業自動化技術的國際用戶聯盟，聯盟成員對于新設備、新系統和新技術有共同的要求，聯盟同時積極參與國際標準的制定工作。NE105是NAMUR推薦的“現場總線設備和工程工具軟件集成規范”，它強調應用程序與操作系統的接口必須長期穩定，以保護用戶以往的投資。

　　對于過程工業而言，工廠的運行都要持續很多年，這是必須考慮的一個重要因素。不管選用哪種現場設備集成技術，都不能以縮短控制系統的壽命為代價。應該盡量避免一味追求使用新潮的IT技術，而過快淘汰現有設備，造成已有資產投資得不到保護。

　　EDDL 有許多特性（將在下文進行闡述），在設備管理、工廠管理和保持軟件長期可用等方面，完全滿足NAMUR NE105的要求。

　　三、全面的設備功能支持

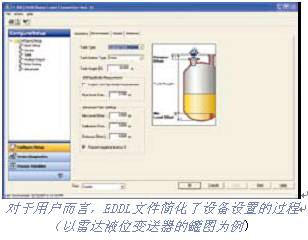

　　EDDL文件是由設備制造商編制的，用來顯示設備信息，并引導用戶一步步進行設備的高級功能設置，同時還能顯示豐富的診斷信息，幫助技術人員進行分析。不管現場設備的功能有多么復雜，智能設備管理軟件（安裝在主機PC里）和手操器都能夠從現場設備中獲得所有的信息和功能。EDDL語言包括標定和復雜功能設置的方法，同時它還能用波形圖、連續趨勢曲線、圖形化的儀表圖、柱狀圖以及圖片的方式把設備信息和操作方法非常直觀地顯示出來。

　　3.1  統一的設備顯示界面

　　由于EDDL適用于所有各種智能設備，不需要獨立安裝驅動程序，使用EDDL的智能設備管理軟件和其它工具都能夠很方便地使用，而且界面統一。根據使用者對使用方便、設置容易、標定步驟簡單和診斷信息直觀等方面的要求，設備供應商可以決定設備信息的顯示方式。設備管理軟件能夠確保來自于不同廠商的不同設備的信息顯示和操作界面風格是一致的。在操作方面，鼠標點擊的方式、通過游標或鍵盤改變數值的操作方式、趨勢圖和波形圖的放大縮小的操作方法，對所有的現場設備也都是一樣的。

　　



　　4.2  運行收益



　　設備性能問題可以造成生產工藝的波動甚至停車。而且，如果設備性能差，會在不知不覺中降低回路運行性能，例如閥門由于振動磨損而過早老化等。過程不穩定的因素包括：變送器的長期零點漂移；由于磨損或破裂造成精確度下降；閥門振動或粘連；設備失效以及設置和整定不正確。過程可變帶來的結果是質量差、產出低、產量低于設計生產能力。人們經常將設定點定在偏高的位置來減少報警，這是錯誤的，這樣做不但會降低產品質量而且也會增加原料的消耗。正確的方法是使用設備管理軟件來偵測引起過程可變的因素，并避免它們的發生。



　　4.3  維護收益



　　設備管理帶來的最大收益是改善了維護方式，維護人員通過在中控室對設備進行診斷，確認真的有問題才去現場，從而減少了去現場的次數。系統能夠自動跟蹤設備的狀態，避免了不必要的常規巡檢。有些問題可以直接在中控室通過修改，例如阻尼或整定等參數來解決。設備的故障被很生動地顯示出來，技術人員能夠看到哪里發生故障，根源是什么，然后選擇合適的備件和工具去現場解決問題。

　　

　　4.4  在符合法規方面的優勢



　　設備管理軟件中有一個選項是“活動記錄和追蹤（audit Trail）”，它記錄了所有的操作，例如改變參數、替換設備、標定和維護檢查。這種方式減少了紙張的記錄工作，同時非常符合ISO 9000、 OSHA 1910和 FDA等標準的程序要求。



　　五、打開互操作之門的鑰匙



　　EDDL使用方便，功能強勁，使它成為深受全球各個工廠歡迎的設備一體化技術。有了EDDL的增強型功能，獲取設備信息就更簡單了，就如同有了HTML，網頁的瀏覽就更容易了。技術人員的工作效率將大大提高。總而言之，設備管理軟件、控制系統和其它工具通過EDDL能夠更方便地對過程自動化系統長期運行進行實時跟蹤。



　　智能設備管理軟件或系統是數字化工廠結構的核心，它利用現場智能提高工廠性能。要將精確、操作性高的設備信息及時傳送給需要這些信息的技術人員，沒有一個單一的總線技術是萬能的。不同的通訊協議、不同廠商的不同型號的設備必須共同在同一個軟件中工作。



　　大多數工廠可能采用基金會現場總線（FOUNDATION fieldbus）來控制過程設備，用Profibus DP來控制機電設備，在安全儀表上則采用HART通訊。EDDL則是打開互操作之門的一把鑰匙，它將各種協議的優勢整合在一起。



　　六、未來的設備集成技術：一個比兩個好



　　在以前，F(xiàn)DT組織積極推廣類似于打印機驅動程序式的設備集成技術，形成了有別于EDDL的技術方案。兩種技術的共同存在，給業界和用戶帶來了困惑。



　　在2007德國漢諾威儀器儀表展覽會上舉行了一個歷史性的新聞發布會。在會上，F(xiàn)DT組織宣布了他們加入EDDL Cooperation Team（EDDL合作組織，簡稱ECT）的決定。之前ECT的成員包括HART Communication Foundation（HART通訊基金會）、Fieldbus Foundation（現場總線基金會）、Profibus International（Profibus國際組織）和OPC Foundation（OPC基金會）。新擴大的ECT所有成員承諾將一起努力開發下一代的設備集成技術（Field Device Integration，簡稱FDIO），新的FDI技術將以EDDL技術為基礎。同時將以O(shè)PC-UA規范為基礎，開發接口軟件插件，整合設備驅動軟件。



　　我們期待下一代的FDI技術能盡快推出。在下一代FDI面世前，EDDL是用戶的最佳選擇。
