HW-S20ZA220T應用案例

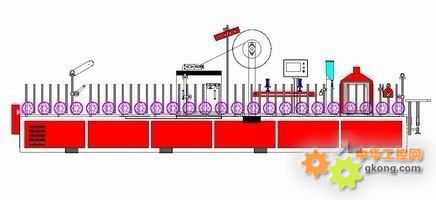

試用設備名稱：LMTPUR-300熱膠型材覆膜機

一．覆膜工藝過程：

為了實現塑料及鋁合金門窗的彩色化，目前有幾種工藝和方法，噴漆、熱轉印、彩色通體、彩色共擠、所有這些工藝和方法都無法滿足門窗的耐候性、門窗彩色個性化的要求，覆膜工藝就是將一種具有極高耐候性又滿足個性化顏色的膜通過本機器加上高效耐候性粘合劑，覆到PVC或鋁型材表面上，經過一定時間的固化，便可送到下一工序加工。

二．控制要求

1．型材輸送速度在0~25米/分鐘可調，輸送方向可前進或后退（正反轉向）

2．對PVC型材或鋁合金型材覆膜前進行預加熱，彩色膜刮膠后進行預加熱，以便更好的粘結 ，溫度在0~120℃之間可調，溫度精度±5％即可。

3．對型材表面毛刷滾動除塵

4．采用氣動隔膜泵往儲存箱加親和液，儲存箱里設上下限檢測，以便自動保持一定的液位

5．控制輸出兩路開關量給德國諾信膠機啟動信號和出膠信號，開機時先膠機啟動，延時出膠，停機正好相反。

三．硬件配置

四．電氣部分控制及部分畫面

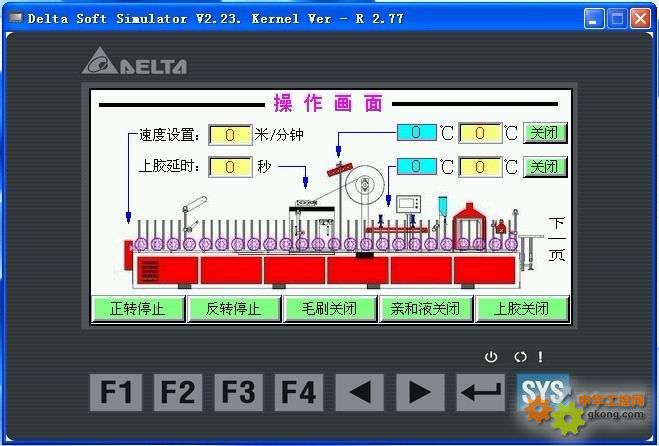

    所有動作、溫度設定、速度給定都在觸摸屏上

五．PLC外部接線圖

觸摸屏通訊設定：

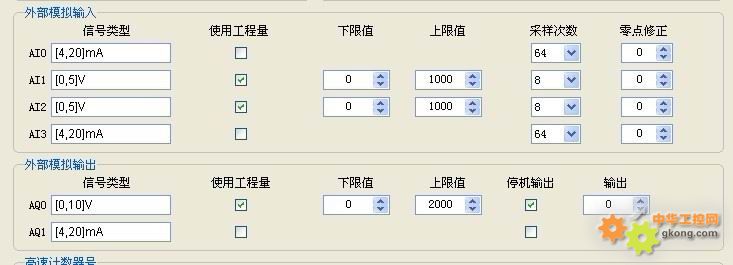

設置PLC模擬量輸入信號類型：

說明：

1此設備控制簡單，溫度精度不高，因?yàn)榧訜嵴衷谠O(shè)備上是開放裸露安裝，控制采用海為PLC的FTC模糊溫度控制指令經過系統運算調節Y0/Y1輸出的占空比達到加熱目的即可，型材速度是機械設計變比已考慮，只要變頻器頻率到50Hz時就是每分鐘25米，所以不必再程序中去計算了，只要屏上設定25米就對應50Hz，親和液自動循環開啟后控制氣泵電磁閥開關，液位低于下限時氣泵工作，到達上限時停止。上膠啟動后汽缸推動涂膠臂卡緊PVC膜延時一定的時間后開始出膠均勻的涂在PVC膜上，停機時先停止出膠，待膠管里剩余膠水流完后涂膠擺臂延時一定時間退回原位。

如果變頻器出現故障后全部控制復位停止輸出。同時在屏上方滾動出現報警信息。以便告知操作者。當兩路溫度超過報警值后出現屏上方滾動提示，加熱停止輸出，但變頻輸送不停機，以防考?jí)哪z輪表面。

2 該設備輸入點用了3個   X0`````````液位上限

                         X1`````````液位下限

                         X2`````````變頻故障

        輸出點用了6個   Y0`````````基材加熱輸出

                         Y1`````````PVC膜加熱輸出

                         Y2`````````親和液輸出

            &n, bsp;            Y3`````````毛刷輸出

                         Y4`````````上膠啟動

                         Y5`````````出膠延時

        還有變頻電機的正轉和反轉沒有輸出點只能用通訊控制，頻率采用模擬量給定。

3 設備通電后調試運行正常。
