遠程網絡設備管理

1.概述

    遠程網絡設備管理是指網絡工程師不在通信機房,就可以對網絡設備進行管理.對網絡設備的管理不再受到地域的限制,凡是網絡普及到的任何地方都可以是網絡工程師實現網絡設備管理的地方.

2.實現方案

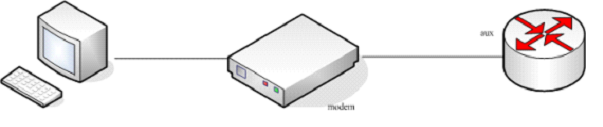

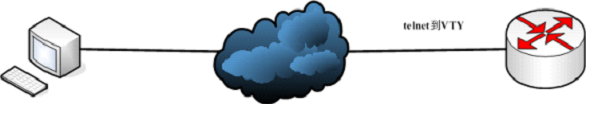

2.1目前所常見到的對網絡設備進行遠程管理的方法是通過在網絡設備上配置一個telnet用戶(華為,華三等設備)和使用虛擬終端接口vty(cisco設備),如圖1;或者使用aux等進行配置.這樣的用戶權限有限,很多高級的操作不能進行.

                                    圖1

                                    圖2

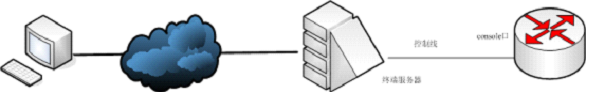

2.2 為了解決權限的問題,我們通常是通過搭建一臺終端服務器的方法來實現.但是終端服務器的搭建比較麻煩,需要有相應的網絡技術.而且搭建終端服務器的費用也很高.推廣普及難度較大.如圖3:

                                    圖3

3.使用C2000取代終端服務器方案.

3.1 C2000介紹

   C2000 N1SS是一臺可以將RS-232信號和網絡信號相互轉換的設備.提供標準的網絡接口及協議.采用雙看門狗設計,不死機,性能穩定,不丟包.防雷電及共地干擾.

3.2 應用

管理員可以在全球的任何一個角落通過網絡用控制臺很方便地監測和控制路由器、交換機等網絡設備.

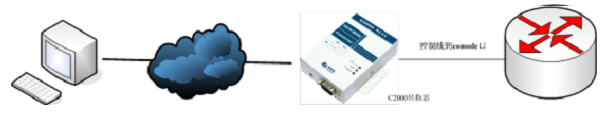

將轉換器的RS232串口和我們的配置線相連,配置線的一端與網絡設備的console口相連如圖4:

                                圖4

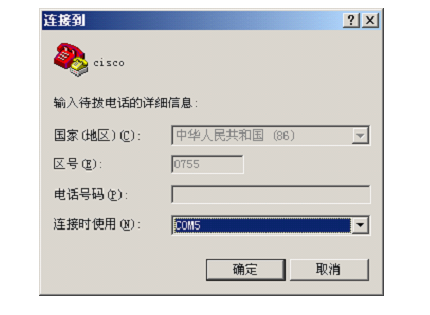

通過C2000 N1SS配套的軟件設置好轉換器比如IP地址和串口參數等.并在我們實施管理的電腦上虛擬出一個串口(也可直接連IP),比如下圖5中所虛擬的com5,這樣就可以通過這個虛擬串口獲取遠程網絡設備的console口權限了.如圖5：

                                   圖5

4 東方數碼產品C2000的性能特點

4.1功能：

C2000可以實現將串口數據傳輸直接轉換成TCP/IP數據傳輸的功能，將采集設備從串口收到的數據打包后輕松放到網絡上，再通過TCP/IP網絡快速穩定的傳送到控制臺終端，傳輸性能快捷穩定，徹底擺脫串口對通信距離的限制。支持動態IP和靜態IP，支持網關和代理服務器，參數可通過瀏覽器設置。

4.2可靠性：

⑴  東方數碼產品C2000采用雙看門狗電路設計，更安全的保障轉換器的正常運行，使用起來更可靠；

⑵  東方數碼產品C2000的工耗小，如此低的功率使轉換器運行時不會發熱，從而使系統及周邊設備不受任何影響，運行更穩定；

⑶  東方數碼主動向客戶提供帶自動收發功能的測試軟件，并懇請用戶將轉換器通過電腦持續測試一段時間，承諾即使傳輸幾十兆甚至幾百兆數據不會發生數據丟失或錯漏任何一個字節；

⑷  東方數碼對于產品C2000提供三個月免費換新，五年的質量保修服務。

4.3易用性：

⑴  東方數碼產品C2000具有虛擬串口驅動，用戶的軟件不必做任何修改就可以正常使用；

⑵  東方數碼對集成度要求較高的用戶，提供通訊動態庫和設置動態庫，而且操作起來方法簡單，使C2000更方便用戶使用；

⑶  東方數碼還可以為用戶提供多種開發工具下的程序源代碼，從而更方便用戶對產品的二次開發。
