基于TCP/IP的電力抄表系統解決方案

一、引言

　　遠程抄表系統可以實現直接到戶集中控制全自動抄表。完全擺脫人為因素所造成的不準確,并且大大提高抄表速度降低人工成本，保證收費管理的合理、科學和嚴謹，使抄表快速準確。

二、現有抄表系統狀況

    但是傳統的電力抄表系統是通過RS485/422網絡將數據專到電腦終端,RS485/422網絡的理論傳輸距離最大是1200M,而且往往還要受到線纜、端接及施工等因素的影響往往使有效的傳輸距離大打折扣.

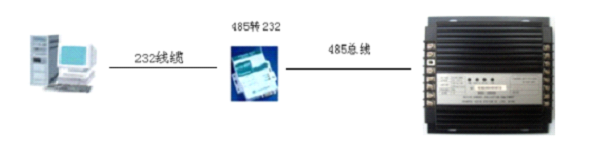

傳統遠程抄表系統圖:

                                圖1

三、基于TCP/IP網絡傳輸的遠程抄表系統

   基于TCP/IP的電力抄表系統是通過TCP/IP網絡將數據傳送到終端電腦，傳輸距離不會受限制。

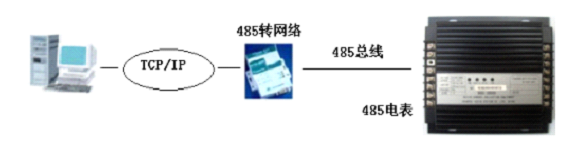

基于TCP/IP的電力抄表系統:

                                          圖2

要想實現這種不受限制的數據傳輸,這里要用到一種能夠將串口信號轉換成網絡信號的設備,如:康耐德轉換器C2000。

五  東方數碼產品C2000的性能特點

1． 功能：

C2000 S-NET串口網橋是一個串口轉網絡的協議轉換模塊，它提供串口轉TCP/IP和TCP/IP轉串口的透明數據傳輸。C2000 S-NET串口網橋 向上提供一個以太網接口，向下提供一個TTL串口。支持動態IP和靜態IP，支持網關和代理服務器，參數可通過瀏覽器設置。

2． 可靠性：

⑴  東方數碼產品C2000采用雙看門狗電路設計，更安全的保障轉換器的正常運行，使用起來更可靠；

⑵  東方數碼產品C2000的工耗小，如此低的功率使轉換器運行時不會發熱，從而使系統及周邊設備不受任何影響，運行更穩定；

⑶  東方數碼主動向客戶提供帶自動收發功能的測試軟件，并懇請用戶將轉換器通過電腦持續測試一段時間，承諾即使傳輸幾十兆甚至幾百兆數據不會發生數據丟失或錯漏任何一個字節；

⑷  東方數碼對于產品C2000提供三個月免費換新，五年的質量保修服務。

3． 易用性：

⑴  東方數碼產品C2000具有虛擬串口驅動，用戶的軟件不必做任何修改就可以正常使用；

⑵  東方數碼對集成度要求較高的用戶，提供通訊動態庫和設置動態庫，而且操作起來方法簡單，使C2000更方便用戶使用；

⑶  東方數碼還可以為用戶提供多種開發工具下的程序源代碼，從而更方便用戶對產品的二次開發。
