一般來說計算機本身不帶CAN接口，所以直接使用計算機和CAN網絡是不能互聯的。但是很多商用或者工業應用計算機控制系統都離不開CAN-bus，因此必須使用計算機現有的通訊接口（如PCI，USB等）適配、轉換為CAN-bus接口，那么CAN接口卡的作用就是給計算機增加CAN-bus現場總線接口功能。

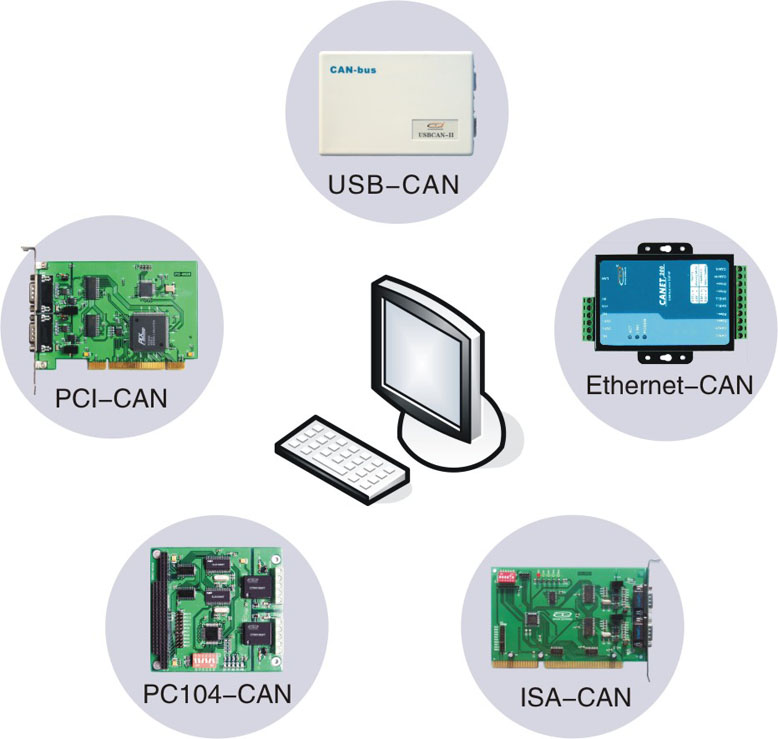

德國PEAK的CAN接口卡系列產品，支持幾乎所有的計算機接口（包含PCI，USB，Ethernet，PC104，ISA等），適用于各類工控機、筆記本、普通計算機和平板電腦等。不僅支持通用的Windows系列操作系統，還能支持Linux和各種嵌入式適時操作系統，如WinCE等。
本系列CAN接口卡應用范圍極廣，既能適合普通的生產和研發，工業級CAN卡更能應用于各種特殊要求場合，如汽車總線，軍事項目，煤礦通訊，船舶工程等。
下面介紹一些常用的PC接口連接到CAN網絡的連接器，以供需要者選用。
1.CAN-USB接口轉換器
PCAN-USB接口適配器能輕易地接入CAN網絡。外殼是塑料（輕）和緊湊（�。┑�，適合于移動性測試要求。帶光電耦合的接口保證了PC和CAN網絡兩端之間的絕緣電壓高達500伏特。
套裝還包括了CAN網絡監視器PCAN-View（適用于Windows系統）和編程接口PCAN-Basic。
特性：
- 比特率高達 1 Mbit/s
- 時間標簽分辨率大約42 µs
- 符合兩種CAN接口即2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN總線端接口是D-Sub, 9-pin (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN 收發器
- 通過一個焊接跳接線可以給CAN接口端供5伏特電源,比如外部收發器。
- USB電源電壓
2.USB-RS232-CAN多用接口轉換器
PCAN-USB Hub多接口轉換器，從一個USB可以連接多個硬件接口。它提供給用戶的接口包括一個CAN、兩個RS-232和兩個擴展USB接口。PCAN-USB Hub多接口轉換器采用堅固的鋁制外殼，適合用于移動性測量場合。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- 高速 USB 2.0 hub帶：
- USB 轉 CAN 接口轉換器，采用9個引腳的D-Sub 接頭(符合CiA 102)
- 兩個USB - RS-232 接口轉換器，采用兩個D-sub接頭 (9-pin)
- 兩個高速USB 2.0 分流接口
- （總線上電的）無源集線器通過PC上的USB接口可以提供給每個USB通道100MA電流。
- （自動上電的）有源集線器通過可選的外部集線器電源電壓（9-36V）可以給每個USB通道提供500MA電流
- 由于采用帶4個轉發器的集線器控制器，如果一個全速的設備連接上時仍然可以保證所有通道上的高比特率。
- 比特率達 1 Mbit/s
- 時間戳分辨率大約42 µs
- 符合CAN 接口2.0A 和2.0B
- CAN接頭處有一個焊橋可以連接5伏特和外部的電源，比如，外部的總線轉換器。
3.ExpressCard 轉CAN 接口
PCAN-Express Card 接口轉換器使得CAN總線與PC端ExpressCard卡槽相連，實現PC與CAN設備的通訊。這個接口轉換卡有單通道和雙通道兩種。也有電隔離的接口卡，這種電隔離保護了PC和CAN接口之間可有高達300伏特的電壓。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點
- 插槽式的接口卡
- Form factor ExpressCard/54
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 可以通過軟件選擇給CAN端供應5伏電源，比如外部收發器。
可以選擇:
- CAN端300伏特電隔離，每個CAN通道分別電隔離。
- 2個CAN通道
4.PC卡轉換成CAN接口
該卡可以將CAN總線連接到一個電腦上的PC插槽。接口卡有單通道和雙通道兩種。也有電隔離的，可以保護PC和CAN接口端的隔離電壓達到100伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- 插槽式的接口卡
- Form factor Type II, 最大高度 5 mm
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 可以通過軟件選擇給CAN端供應5伏電源，比如外部收發器。
可以選擇:
- CAN接口端電隔離，高達100V，每個CAN通道分開。
- 可以選擇雙通道
5.CompactPCI轉換成CAN接口
PCAN-cPCI接口轉換卡可以連接一個工業電腦系統的CompactPCI與CAN網絡。電腦和CAN端的電隔離達500伏特。接口卡有雙通道和四通道。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- 擴展卡，CompactPCI 系統中帶euroboard form factor (3U)
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
- CAN端的隔離電壓高達500V，每個CAN通道之間隔離。
可以選擇:
6.Mini PCI轉換成CAN接口
PCAN-miniPCI接口轉換卡通過Mini PCI插槽將嵌入式電腦PC和其他便攜式電腦與CAN網絡相連。該卡包括單通道和雙通道兩種類型。同時也有光纖耦合的卡，它可以保證PC和CAN端的電壓隔離高達300伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- CAN 接口和 Mini PCI 插槽。
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102),
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
- CAN端的隔離電壓高達500V，每個CAN通道之間隔離。
- 采用SMD技術，尺寸減少節省了空間。
可以選擇:
- CAN端的電壓隔離達到300伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
7.PCI Express轉換成CAN接口
PCAN-PCI Express接口轉換卡通過PCI Express插槽將PC與CAN網絡連接起來。該卡還包括單通道和雙通道CAN。同時可選光纖耦合，保證了在PC和CAN端的隔離電壓高達500伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- PC 插入式卡(PCIe-x1) ，PCI Express 插槽
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
可以選擇:
- CAN端的電壓隔離達到500伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
8.PCI/104-Express轉換成CAN接口
PCAN-PCI/104-Express將兩個CAN網絡與PCI/104-Express-System連接起來。一共可以安裝三個卡。CAN總線端用一個托槽上已有的9引腳的D-sub接頭相連。該卡還包括單通道和雙通道版本。光纖耦合的CAN卡保證了PC和CAN端的隔離電壓高達500伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- PCI/104-Express接口卡, 1 lane (x1)
- 規格PC/104
- 一個系統中可以同時用多達3個卡
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
可以選擇:
- CAN端的電壓隔離達到500伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
- PCI-104連接器接頭
9. PC/104-Plus轉換成CAN接口
PCAN-PC/104-Plus卡將兩個CAN網絡與一個PC/104-Plus 系統相連�？赏瑫r操作多達4個轉換卡，這些卡一個連一個安裝。CAN總線端用一個托槽上已有的9引腳的D-sub接頭相連。該卡還包括單通道和雙通道版本。光纖耦合的CAN卡保證了PC和CAN端的隔離電壓高達500伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- PCI/104-Express接口卡, 1 lane (x1)
- 規格PC/104
- 一個系統中可以同時用多達3個卡
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
可以選擇:
- CAN端的電壓隔離達到500伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
- PC/104-ISA連接器接頭
10.PC/104轉換成CAN接口
PC/104-CAN接口轉換器是一個緊湊型的PC/104-CAN接口轉換卡，它將兩個CAN總線端口與PC/104 系統連接起來。采用中斷分時便可以簡便地將多個PCAN-PC/104接口轉換器同時操作。該卡還包括單通道和雙通道版本。光纖耦合的CAN卡保證了PC和CAN端的隔離電壓高達500伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- 規格PC/104
- 多個PC/104接口轉換卡可以并行操作（使用中斷分時）
- 使用跳接器可以配置14個接口，8個中斷地址
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
可以選擇:
- CAN端的電壓隔離達到500伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
11.ISA轉換成CAN接口
PCAN-ISA接口轉換卡完成了電腦ISA插槽與CAN網絡之間的連接，使用簡便且性價比高。采用中斷分時便可以簡便地將多個PCAN-ISA接口轉換卡同時操作。該卡還包括單通道和雙通道版本。光纖耦合的CAN卡保證了PC和CAN端的隔離電壓高達500伏特。
產品包括CAN 總線監視器 PCAN-View （用于 Windows）和編程接口PCAN-Basic。
特點：
- PC插槽式16位ISA卡
- 多個PCAN-ISA接口轉換卡可以并行操作（使用中斷分時）
- 使用跳接器可以配置13個接口，8個中斷地址
- 比特率高達 1 Mbit/s
- 符合 CAN 2.0A (11-bit ID) 和 2.0B (29-bit ID)
- CAN 總線接口是：D-Sub, 9引腳 (遵守 CiA® 102)
- NXP SJA1000 CAN 控制器, 16 MHz 時鐘頻率
- NXP PCA82C251 CAN收發器
- 通過一個焊橋可以給CAN端口提供5伏特電源，比如，外部的收發器。
可以選擇:
- CAN端的電壓隔離達到500伏特，每個CAN通道之間隔離。
- 可以選擇雙通道CAN版本
經過以上接口解決方案的介紹，相信就可以完美實現PC接口和CAN網絡的的無縫連接。
|
