一、引言
排水箱是電廠中供水循環使用的設備，其作用是電廠冷卻水存儲，冷卻，循環利用，并在北方天氣寒冷時，可作為供暖設備的一部分。
設備工藝流程為：水箱蓄水---上限位到水泵1抽水----下限位到水泵1停止---繼續蓄水----上限位到水泵2抽水----下限位到水泵2停止
二、系統構成
排水箱電氣控制系統采用集中控制方式，采用海為可編程控制器，系統運行穩定可靠。電控系統分為主電控制柜操作、操作按鈕、線槽及電線電纜等。設備的操作在操作面板上的按鈕進行，手動自動旋鈕，起動運行、參數的設定、當前運行狀態、故障報警等信息。
可編程控制器使用為海為系類PLC,

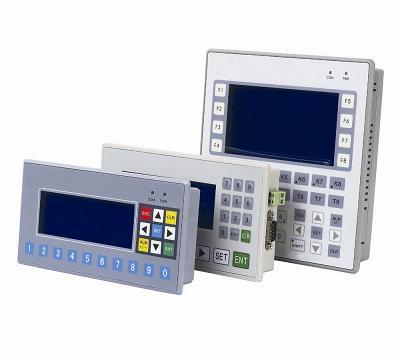

人機界面操作臺上安裝有三色指示燈，當指示燈亮起時含義分別為：
紅色-----------設備有故障
黃色-----------設備處于原點位置
綠色-----------設備處于運行狀態
當有故障時，操作臺上的蜂鳴器會出現間斷報警。
當出現緊急事故時，可以按操作手柄上的“系統緊急停止”按鈕。
三、程序控制部分
手動部分

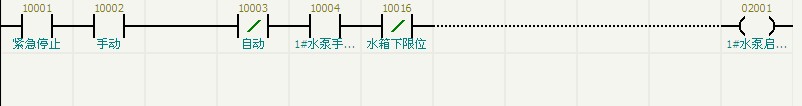

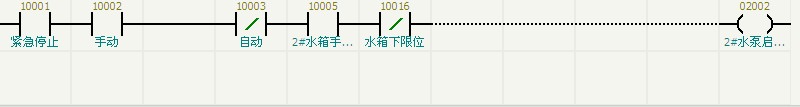

手動啟動水泵排水

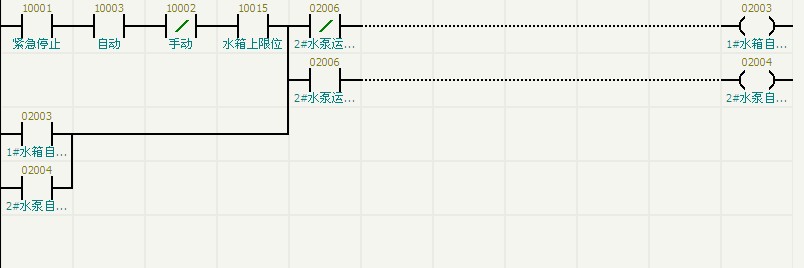

自動運行

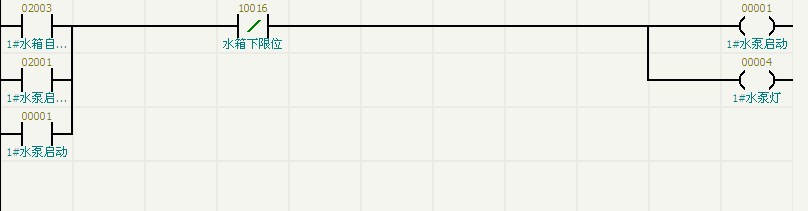

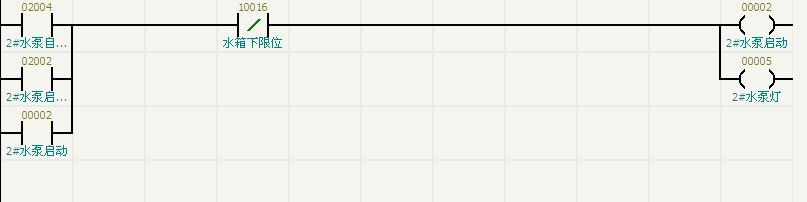

水泵在到達上限后開始運行，下限停止

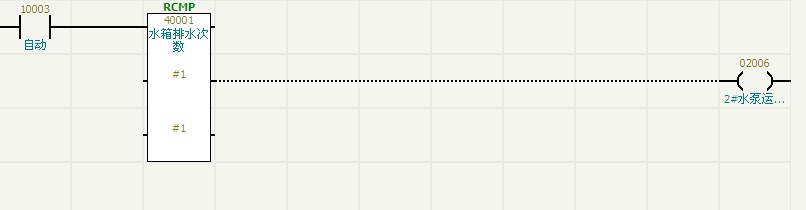

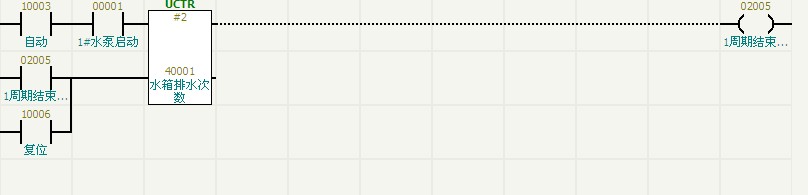

通過計數命令使2太水泵交替使用

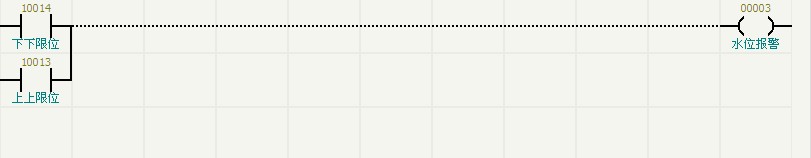

當水位超過設定值時，蜂鳴器開始報警
四、總結
水循環工作的實現方法不僅局限于供水排水行業，而且在其他行業的控制領域中，在多臺設備的循環控制中也是可以借鑒的，以循環工作原理編制的控制軟件，即可以單獨應用構成多臺設備運行的調度控制系統，又可以作一子程序參與系統聯動控制
毅天PLC,其 PLC的優異性能和穩定性，在頻繁運動控制中良好的性能，提供了更好的性價比，為用戶大大地節約了成本。并為超小型自動控制設備，提高了很好的范例。
|
