一、概述

隨著印染行業的產業升級，競爭加劇，對面料質量的要求已經被提到了一個新高度。無張力開幅驗布機作為印染行業的重要設備，能夠準確的對服裝面料的質量，長度等數據進行檢驗，及時記錄布匹的疵點、匹號，以信息齊全的驗布報告單提供給客戶。極大的提高了產品的競爭力。

二、驗布機的變頻應用原理

在驗布卷布過程中，要求機械設備始終保持一定的張力，即線速度保持完全一致。實現布匹的無張力傳送，使布匹轉繞的松緊度一致。并且隨著布匹卷徑的變化，線速度始終保持不變。這就要求變頻器具有張力控制功能。
偉創AC62系列拉絲機（張力）專用變頻器針對張力控制進行了一系列的優化運算，在保證了快速響應的同時，也消除了超調對張力控制的影響。客戶只需將張力傳感器信號接入到變頻器相應的輸入口，簡單的設定張力控制的相關參數，就可以實現穩定的張力控制。大大的簡化了機械設備，提高了布匹的檢驗速度和質量。

三、應用舉例

　　汕頭某機械廠專業生產各種型號的驗布機。其中一種型號的自動對邊驗布機上使用了5臺偉創變頻器。3臺為MINI型AC20-S2-R75的變頻器，2臺為張力控制專用型AC62-S2-R75L的變頻器。其中一臺MINI型AC20-S2-R75的變頻器控制自動對邊機，一臺控制撐布機，另一臺作為收送布的主機；2臺張力控制專用型AC62-S2-R75L的變頻器分別控制收卷和放卷。

　　主機速度由控制臺電位器給定，2臺張力控制從機跟隨主機頻率，同時接收張力傳感器信號，根據主機前饋頻率和張力傳感器位置自動調節從機輸出頻率，使從機收放卷速度同主機線速度保持一致。
主機變頻器的參數設置如下：

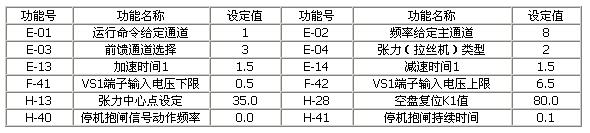

從機張力控制變頻器的參數設置如下：


以上設置詳細說明請參見該系列說明書。
調試注意事項：
1、因為機器在運行中起停頻繁，在起停中張力桿必須始終保持在中間位置，從而保證布匹在任何時候均實現無張力收放布；
2、在收放布時，2臺張力控制變頻器的張力特性必須跟隨改變。否則當機器反轉時，無法正常運行。

四、結束語

該設備投入變頻后，系統運行穩定。張力控制精度高，保證了布匹的無張力傳送。機械設備得到了簡化的同時，提高了機器驗布質量，深受用戶好評。該設備的成功應用再次驗證了偉創變頻器的優異性能和廣泛的行業適用性。
