一、DBManager類及派生類說明

      DBManager類主要提供打開數據庫、執行SQL語句等方法。其頭文件聲明如下：

      //函數功能：打開數據庫
      //入口參數：lpszFileName表示要打開的數據庫名稱，為絕對路徑加文件名。
      //出口參數：無
      //返 回 值：TRUE:打開數據庫成功;FALSE:打開數據庫失敗
      bool OpenDatabase(LPCTSTR lpszDBName);

      //函數功能：執行SQL語句
      //入口參數：lpstrSql為要執行SQL語句的字符串。
      //出口參數：無
      //返 回 值：TRUE:執行SQL語句成功;FALSE:執行SQL語句失敗
      bool ExecSql(LPCTSTR lpstrSql);

      如果想靈活使用DBManager類對數據庫操作，必須了解SQL語句，常用SQL語句可以參考附錄二中的內容。但是，對于嵌入式工程師來說，有很多用戶對SQL語句并不了解，這樣，對用戶使用數據庫提高了門檻。在實際應用中，嵌入式主板的主要任務是把采集工業現場的狀態并保存到數據庫中，如果想查看分析數據，可以通過WebServer把數據庫信息傳輸到Client端。為了方便不了解SQL語句的用戶使用數據庫，我們在基類DBManager中提供了幾個虛函數，并給出在派生類中實現虛函數的例子。這樣，使用API函數就可以實現打開數據庫、創建表、插入記錄等操作。用戶可以根據要保存數據結構修改虛函數就可以滿足用戶操作數據庫的要求，下面以一個實際示例說明使用派來類的方法。

      在工業現場，用戶常常需要把現場的狀態保存起來，例如，把AD采集的數據和開關量保存起來。本文中，以英創的ETA197 AD模塊和ETA716 IO模塊為例，說明數據庫的操作。ETA197、ETA716與嵌入式主板的連接如圖2所示。

圖2 嵌入式主板與ETA197、ETA716連接示意圖

      根據實際情況，我們需要保存的信息有時間、IO輸出值、IO輸入值、8通道AD采樣值，根據我們的需要，我們設計ADDIOData數據結構如下。

      struct ADDIOData
      {
            CString adtime;  //采集信息的時間
            UCHAR dout;  //IO輸出值
            UCHAR din;  //IO輸入值
            float Advalue[8]; //AD采樣值
      };

      根據此數據結構，我們實現了創建表和插入記錄的API函數，函數聲明如下：

      class ADDataBase : public DBManager
      {
            public:

                  //函數功能：創建表
                  //入口參數：tablename表示要創建的表名。
                  //出口參數：無
                  //返 回 值：TRUE:創建表成功;FALSE:創建表失敗
                  bool CreateTable(LPCTSTR tablename);

                  //函數功能：刪除表
                  //入口參數：tablename表示要刪除的表名。
                  //出口參數：無
                  //返 回 值：TRUE:刪除表成功;FALSE:刪除表失敗
                  bool DeleteTable(LPCTSTR tablename);

                  //函數功能：插入記錄
                  //入口參數：tablename表示表名，fieldVal為記錄值結構體
                  //出口參數：無
                  //返 回 值：TRUE:插入記錄成功;FALSE:插入記錄失敗
                  bool InsertRecord(LPCTSTR tablename,ADDIOData fieldVal);
      };

二、使用DBManager類及派生類實現創建表、插入記錄等操作的順序為：

      （1）打開數據庫
      （2）創建表
      （3）插入記錄

      ADDataBase dbm;
      CString DBFile=_T('\\nandflash\\emtronix.sdf');
      CString TableName=_T('ADCollection');
      UserInfo test;
      dbm.OpenDatabase(DBFile); //打開數據庫，參數為數據庫路徑名
      dbm.CreateTable(TableName);  //創建表
      for(i=0;i<6;i++)     //每秒鐘采集一次數據
      {
            test.dout=0x01<ISA_WriteUchar(EM9260_CS1,0x10,test.dout); //寫716輸出端口
            ISA_ReadUchar(EM9260_CS1,0x10,&test.din); //讀716輸入端口
            for (j=0;j<8;j++)
            {
                  getADValue(j,0,&test.Advalue[j]);  //得到8通道AD采樣值
            }
            dbm.InsertRecord(TableName,test);  //向tablename表中插入記錄
            Sleep(1000);
      }

      由上例可以看出，使用英創公司提供的DBManager的派生類，不必了解數據庫就可以方便地實現數據的存儲。

      這種操作數據庫的方式不是十分靈活，對熟悉數據庫的用戶，可以使用DBManager類，執行SQL語句，靈活對數據庫操作。關于DBManager類，可以參考源碼中注釋說明。

附錄一、ADOCE簡介

      ADOCE(Active Data Object for Windows CE)技術提供了高層數據庫應用軟件的訪問接口，可在eVC、eVB等高級語言環境中直接使用，ADOCE是一種易用的COM組件，關于COM組件的開發與調用在《ARM9工控板在遠程監控中的應用》系列文章中有詳細的說明。ADOCE作為開發WinCE數據庫應用程度的面向對象的COM接口，其訪問數據庫是通過訪問OLE DB數據提供程序來進行的，并且提供了一種對OLEDB數據提供程序的簡單高層訪問接口。ADOCE技術簡化了OLE DB的操作，在OLE DB的程序中使用了大量的COM接口，而ADOCE則封裝了這些接口，所以，ADOCE是一種高層的訪問技術。ADOCE的數據存儲模型如圖1 所示：

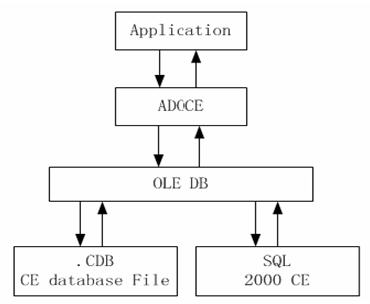

圖1  ADOCE的數據存儲模型

      ADOCE支持Connection、Recordset、Field、Fields、Error對象，但不支持Command對象、Property對象以及Properties collection。下面介紹幾個重要的ADOCE對象。

      連接對象(Connection)

      Connection對象建立一個對象數據源的數據交換環境，ADOCE允許建立對ACCESS數據源和SQLCE數據源的連接。

      記錄集對象(Recordset)

      Recordset對象是ADOCE數據操作的核心，它是查詢結果的集合，可以通過這個結果集處理來自數據源的數據，包括修改記錄、更新記錄、插入和刪除記錄等。可以通過Recordset的Open方法執行SQL語句，實現數據庫的操作。

      字段對象(Field)

      ·字段對象的每條記錄都由Fields組成，其中包括名稱、數據和值。
      ·基于ADOCE的WinCE數據庫開發程序包括以下基本步驟：
      ·創建Connection對象
      ·打開數據源，建立同數據源的連接
      ·創建Record對象
      ·將Recordset的連接字符串設置到Connection對象中
      ·使用SQL命令
      ·通過Recordset對象完成結果記錄集的操作
      ·終止連接

附錄二、SQL語句語法說明

      SQL是Structure Query Language結構化查詢語言的縮寫，通過SQL語句的執行，可以對數據庫內容（表及記錄）進行修改或查詢，因此數據庫的操作就是執行SQL語句。下面簡要介紹下幾個重要的SQL語句。

      1、Create Table語句功能是創建表，其語法格式如下：

      Create Table 表名稱 (字段名稱 數據類型 [(字段長度)] [,字段名稱 數據類型 [(字段長度)] ,[ PRIMARY KEY | UNIQUE ] ]

      例如： CREATE TABLE Products (ProductID int,Name nvarchar(255), PRIMARY KEY (ProductID)

      2、Drop Table語句的功能是將一個現存于數據庫內的表刪除，其所使用的語法與格式如下所示：

      Drop Table 表名稱

      3、Select語句可以對表的記錄作查詢、統計。由于Select語句使用比較靈活，我們以幾個具體的例子講價Select的用法。

      Select  字段名稱 [,字段名稱] From 表名稱

      其中，From關鍵詞是設置來源表名稱，使用時可以設置使用一個或多個表，而表名稱間以逗號分隔。在搜尋結果中取出所需的字段內容，設置的字段名稱以逗號分隔，如果要取得表上的所有字段，可直接用“*”表示。

      SELECT * FROM Products WHERE ProductID='02'

      Where關鍵詞是設置查詢記錄條件，用以取得所有符合設置條件內容的記錄。在條件設置中可以使用 > 、<、=等比較符號，而對于多項條件的判斷也可以利用AND，OR等邏輯操作數來連接。

      4、插入記錄

      INSERT INTO  表名[(field1[, field2[, ...]])] VALUES (value1[, value2[, ...]]

      例如：INSERT INTO Products (ProductID,Name) VALUES (1,'EM9000嵌入式模塊')

      5、刪除記錄

      DELETE   FROM 表名 WHERE criteria

      例如：DELETE   FROM 表名 WHERE ProdutcID=01

      6、更新記錄

      UPDATE 表名   SET  newvalue     WHERE criteria;

      例如：Update Products set Name=’EM9161嵌入式主板’ where ProdcutID=01

      在eVC環境下，對數據的開發，其實就是通過ADOCE COM組件執行SQL語句的過程。為了使用戶方便的使用ADOCE，我們提供了DBManager類，通過此類，可以方便的建立與數據庫的連接、執行sql語句等操作。
