“我在哪里？”“我要去哪？”“怎么過去？”
在定位技術普及之前，要說清楚自己在哪里、如何去一個陌生的地方，并不是一件簡單的事情！以前的人們通常使用地圖、觀星辨位、司南、羅盤等方式解決定位和導航問題，現在我們只需要打開手機導航，就能夠?qū)崟r獲取位置信息和導航服務，這都依托于衛星定位。
衛星定位

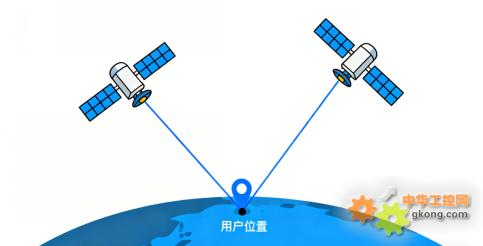

衛星定位原理是通過測量已知位置的信標來確定自身位置，簡單來說，就是測量一個已知位置和用戶的連線，與另一個已知位置和用戶的連線，連線的交匯處就是用戶所在的位置。
衛星定位模塊是一種用于接收衛星導航系統信號并計算自身位置、速度和時間信息的模組，智能手表、智能手機、無人機、機器人等設備基本都會使用衛星定位模塊來實現定位和導航功能。
衛星定位模塊內置了衛星信號接收器，通過比較不同衛星信號到達時間的微小差異，計算出定位模塊與每顆衛星的精確距離，以衛星為球心，以計算出的距離為半徑，在空間中形成多個球面，這些球面的交匯點就是定位模塊的精確三維坐標（經度、緯度、海拔）。
可以看出，衛星定位是基于精密計時實現的距離測量與幾何定位的綜合技術，其核心是精準計時，每顆導航衛星都搭載了極其精確的原子鐘，并持續向地面廣播帶有時間戳的信號。
常見的衛星導航系統
· 美國全球定位系統（GPS）
由美國國防部研制，是全球最早建成且應用最廣泛的衛星導航系統，于1994年全面建成。GPS可提供全球定位服務，民用精度約10米，軍用精度更高。
· 俄羅斯格洛納斯系統（GLONASS）
由蘇聯/俄羅斯研制，最早開發于蘇聯時期，2007年實現全面運行，主要服務于俄羅斯及其周邊地區，近年來逐步擴展為全球性系統。
· 北斗衛星導航系統
是中國自行研制的全球衛星導航系統，2020年7月31日，中國北斗三號全球衛星導航系統正式開通，標志著北斗系統在全球范圍內的服務能力全面形成。北斗衛星導航系統具備全球覆蓋能力，民用定位精度優于10米，亞太地區精度優于5米，還支持短報文通信、國際搜救等功能，廣泛應用于測繪、交通、物流、應急救援等領域。
衛星定位模塊對晶振的需求
前文提到，衛星定位是基于精密計時實現的距離測量與幾何定位的綜合技術。原子鐘是衛星定位系統的“時間源頭”，提供了絕對精準和穩定的時間基準。晶振則是衛星定位模塊接收器測量時間的物理工具，沒有晶振，接收器就無法進行最基本的時間測量，整個定位過程也就無從談起。
那么，衛星定位模塊對晶振的需求主要體現在哪些方面？
· 高精度頻率穩定性
衛星定位依賴精準時間測量，晶振為衛星定位模塊提供穩定的基準頻率，確保衛星信號的準確解調和處理。穩定的時鐘信號是信號處理鏈路的基礎，晶振的頻率穩定性直接決定了時間測量的精度，若晶振性能不佳，可能導致信號失真或處理錯誤，進而影響定位結果的準確性。
· 更高的抗干擾、抗振動能力
衛星定位接收機的晶振易受振動、電磁干擾等影響，導致輸出頻率和相位波動，若波動過大，會引起接收機環路失鎖，導致衛星信號丟失。
晶振需具備更高的抗電磁干擾、振動等能力，高性能晶振通過優化設計，采用金屬外殼屏蔽、陶瓷封裝等技術，可有效抵抗輻射和振動干擾，確保在復雜環境下穩定工作，保障定位系統的持續性和可靠性。
· 小型化與低功耗
定位設備趨向小型化，晶振需采用小尺寸封裝，并支持低功耗設計，以延長設備續航時間，適用于智能穿戴、無人機導航等場景。
· 特定頻率需求
常用頻率包括8MHz、10MHz、16MHz、16.368MHz、25MHz、26MHz、32MHz等，不同頻率對應不同應用場景，需根據定位模塊芯片方案選型。
· 優良的溫度適應性
一方面，溫度是晶振漂移的首要因素，石英晶體的物理特性會隨著溫度變化而發生改變，從而導致其振動頻率發生漂移。另一方面，通常定位設備的典型工作環境溫度變化范圍很大，如汽車導航、戶外手機、物流追蹤器等設備。如果晶振無法在這個寬溫范圍內穩定工作，定位精度會急劇下降。一般來說，晶振的工作溫度范圍一般為-40℃至+85℃或更寬，而且晶振需具備良好的溫度補償性能。
YXC提供衛星定位模塊的晶振選型指南，助您精準定位產品設計
基于衛星定位模塊應用需求特點，YXC揚興科技的晶振選型推薦如下：
△ 高精度、高穩定性溫補晶振：YSO510TP系列
YSO510TP系列
YSO510TP是一款高精度、高穩定性TCXO。這款溫補晶振能夠通過溫度補償技術，在-30~85℃寬溫范圍內頻率溫度頻差低至±0.28PPM（典型值±2.5PPM），能夠有效減少因晶振漂移導致的定位誤差，助力實現高精度定位。

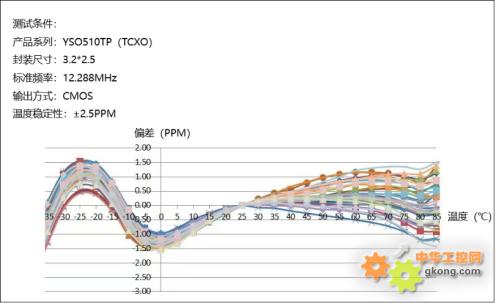

測試結果：在-30~85℃的工作溫度范圍內，測試樣品的溫度穩定性滿足≤±2.5PPM
智能穿戴設備、無人機、便攜式定位終端等對體積有嚴格要求的領域，需要小型化的定位模塊。YSO510TP可以滿足定位模塊小型化的需求，最小能夠提供2.0 x 1.6mm封裝，有助于實現設備的小型化和緊湊化設計，提升設備的整體集成度。
關鍵參數：
✅ 頻率范圍：10 - 52MHz
✅ 封裝尺寸：2.0*1.6, 2.5*2.0, 3.2*2.5, 5.0*3.2, 7.0*5.0mm
✅ 工作電壓：1.8/2.5/3/3.3V
✅ 輸出方式：CMOS, Clipped Sine Wave
✅ 工作溫度：-30 ~﹢85℃ or specify
✅ 頻率溫度頻差：±0.28/0.05/0.5/1.5/2.5PPM
✅ 相位噪聲：-145dBc/Hz @ 1KHz offset
△ 低功耗、高精度、高穩定性壓控溫補晶振：YSV350TP系列
YSV350TP系列
低功耗特性
YSV350TP擁有出色的低功耗特性，消耗電流最低6mA，最高13mA，能夠有效延長設備續航的時間，而且功耗越低對電池容量的要求也越低，所以工程師可以設計更小、更輕、更薄的設備。此外，低功耗晶振自身發熱量小，這意味著頻率受自身發熱的影響更小，輸出信號更穩定、更精確。
高精度、高穩定特性
YSV350TP系列壓控溫補晶振通過壓控溫補（VC-TC）功能，可以根據環境溫度的變化實時調節和補償振蕩頻率，確保在不同工作條件下仍能提供穩定可靠的時鐘信號。YSV350TP系列頻率穩定度最低可實現±0.5ppm（0℃~+50℃），在工作溫度-40~+85℃范圍內，最低可實現±1.0ppm。
關鍵參數：
✅ 頻率范圍：6.4 - 60MHz
✅ 封裝尺寸：2.0*1.6, 2.5*2.0, 3.2*2.5, 5.0*3.2, 7.0*5.0mm
✅ 工作電壓：1.8/2.5/3/3.3V
✅ 工作溫度：-40~﹢85℃ or specify
✅ 頻率穩定度：±0.5ppm over 0℃ to 50℃（available）；±1.0ppm over -40℃ to 85℃（available）
✅ 相位噪聲：-145dBc/Hz @ 1KHz offset
