發電廠、變電站的高壓開關柜電中眾多高壓電氣設備連接點是電力輸送最薄弱環節，在設備長期運行過程中這個薄弱環節的實質問題就是聯接點發熱。隨著負荷的增大，導致連接點發熱并形成惡性循環：溫升、膨脹、收縮、氧化，電阻增大、再度升溫。而這些發熱部件的溫度無法實時監測，由此最終釀成火災事故。
通過監測開關柜內觸電溫度的運行情況，可有效防止開關柜的火災發生，但由于開關柜內高壓狹小的結構，無法進行人工巡查測溫，因此實現溫度在線監測是保證高壓開關柜安全運行的重要手段。
本系統前端采用無線數字溫度傳感器，溫度傳感器可快捷方便地安裝在高壓帶電體被測接點上，準確地跟蹤發熱接點的溫度變化；無線溫度傳感器是利用射頻技術傳遞溫度信息，實現了采集器和被采集點等電位，安全可靠。本產品的機柜終端可準確地報告運行中所有被測高壓設備易發熱部件溫升，為設備安全運行提供可靠的數據依據；安裝在市、區監控中心的溫度監測運行軟件功能強大，系統數據庫通過人機界面將地理分布圖、接點溫度運行參數、預告警信息、歷史參數等通過圖形、表格、曲線、棒圖等形式直觀顯示，為決策層提供最直接可靠的數據依據，消除隱患、最大限度的減少事故。
溫度監測儀配備標準通訊接口，可聯網運行，通過上位計算機，可記錄開關柜運行溫度的數據，為開關柜的維修提供 依據，實現了開關柜故障的預知維修。
本系統不但節省了大量的人力、物力，與示溫蠟片、紅外測溫相比，還體現了本產品系統具有測溫精度高、響應速度快、體積小、易安裝、實時在線，光纖傳導，抗干擾性強等優點，是傳統測溫方式的一次革命。
|
技術參數 |
|
供電電源 |
AC/DC 220V |
|
頻段 |
2.4-2.483GHz |
|
通訊協議標準 |
IEEE 802.15.4 |
|
溫度傳感方式 |
ZIGBEE無線傳輸 |
|
測溫方式 |
數字溫度傳感器 直接接觸測溫 |
|
測溫通道 |
單機標配6個無線溫度傳感器；最多支持254個溫度傳感器 |
|
儀表工作環境溫度 |
-40℃~250℃ |
|
儀表工作環境溫度 |
≤95%RH |
|
電池使用壽命 |
5年 增強型可達10年以上 |
|
通訊接口 |
RS-485（光電隔離） |
|
無線溫度傳感器與接受裝置間距離 |
50-200米(考慮環境因素) |
|
RS-485通訊距離 |
<200米 |
|
溫度測量范圍 |
-20～125℃ |
|
溫度傳感器精度 |
±0.05 |
|
分辨率 |
±0.5℃ |
|
傳感器耐受溫度 |
300℃ |
|
安裝方式 |
嵌入式盤裝 |
系統功能
本系統由測溫裝置和溫度分析組態軟件兩部分構成
1) 信息采集功能
本系統利用無線光電溫度傳感器采集高壓帶電物體的溫度，例如高壓開關柜內動靜觸頭和母線的連接處。
2) 無線測溫儀功能
微電子處理器由現代最先進的電子模塊組成，高度智能化，速度快、穩定可靠。每臺有6—12個通道供用戶使用。該設備可及時將傳感器采集的溫度信息進行數字化分析處理，系統可及時得到各被測點正常、預警、告警、三項不平衡溫度信息。
3) 運行狀態數據顯示功能
系統顯示分三部分
I.機柜顯示終端：機柜顯示模塊可實時在線顯示本機柜所有被測接點正常、預警、告警及三項不平衡溫度數據�？勺詣舆\(yùn)行、可手動巡檢。
II.電站中控室顯示終端：電站中控室顯示模塊可實時在線顯示本電站所有被測開關柜被測接點的正常、預警、告警及三項不平衡溫度數據�？勺詣舆\(yùn)行、可手動巡檢。
III.區域監控中心運行軟件：
該軟件可安裝在區域監控中心的服務器上，實時在線顯示被控區域所有電站中的任意電站、任意開關柜的每個被測點正常、預警、告警、三項不平衡運行溫度數據。
4) 自檢功能保證設備安全：
本系統各級終端都具有故障自動診斷、自動報告、自動恢復功能確保系統運行的可靠性。
5) 通信功能：
機柜終端和電站中控室終端都設有數據通信接口，系統可按用戶要求把運行數據傳送到用戶任何需要的地址。配接專用轉換接口，實現局域網和遠程聯網通信。
6) 存儲、打印功能：

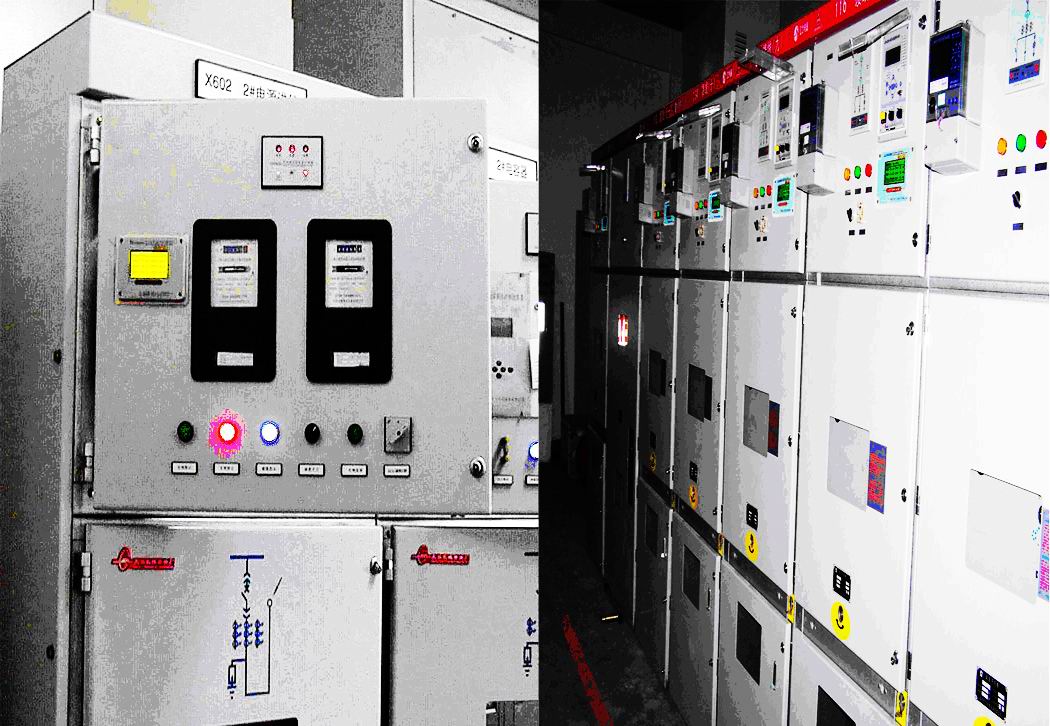

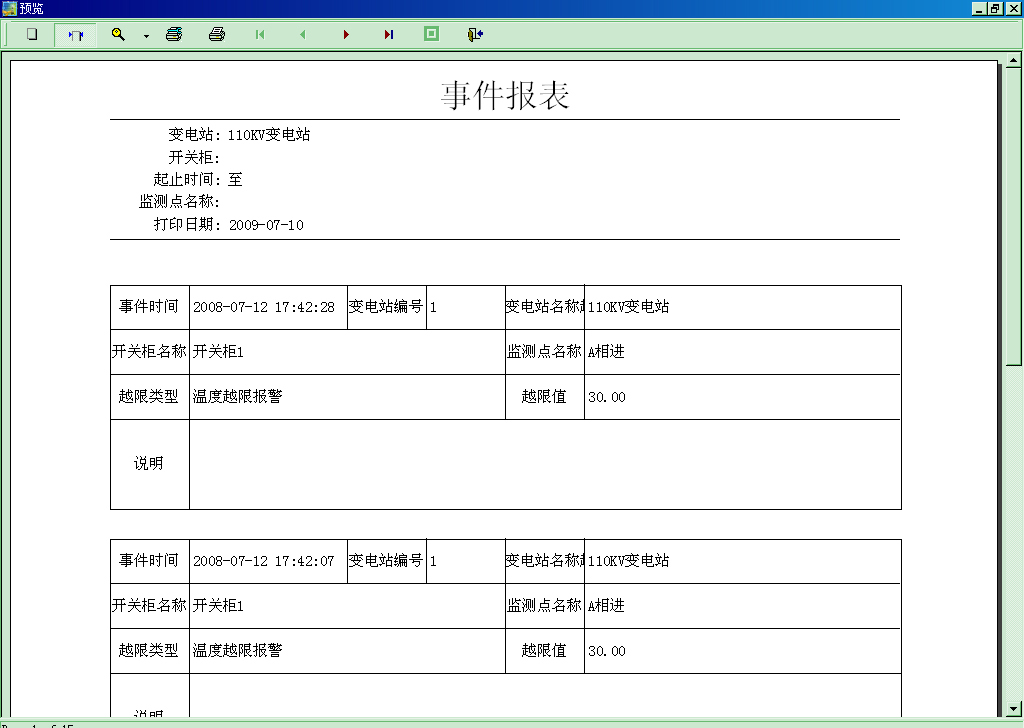

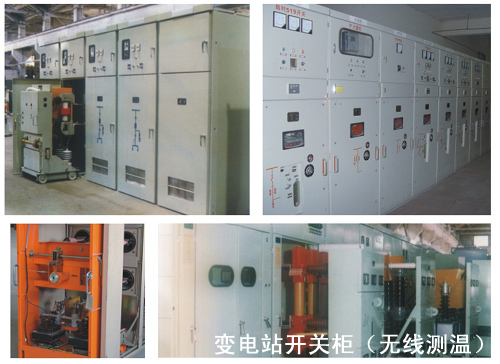

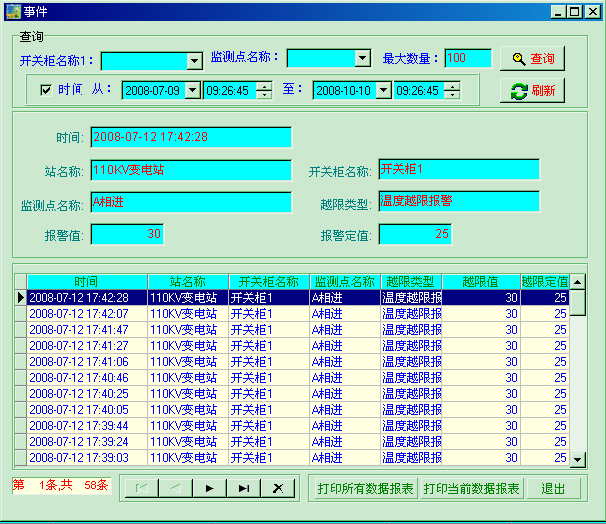

中控室終端和系統運行軟件設有存儲、打印模塊，可將系統測得的預警、告警、三項不平衡運行數據按時間、地址進行存儲，必要時可將數據打印成書面文檔。

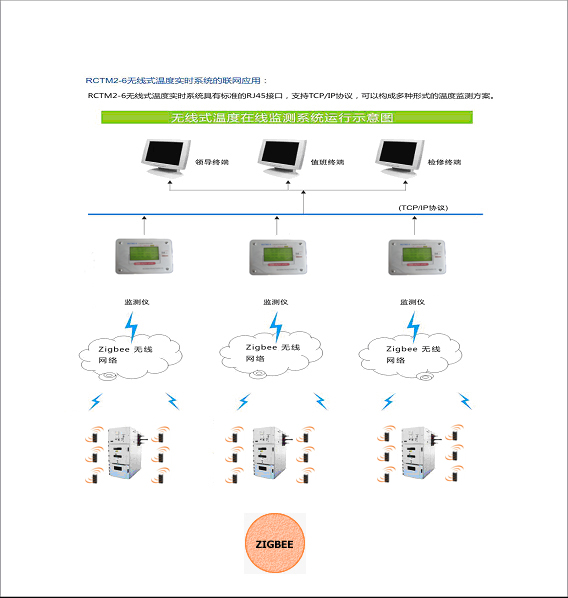

系統拓?fù)鋱D
無線溫度傳感器 無線溫度傳感器由溫度采集點和無線收發器組成。溫度采集點體積極小，可任意靈活地被安裝在被測物件的任意點；溫度采集點有數據線和無線收發器以等電位形式相連，溫度數據由無線收發器以無線形式實時報告基站。利用射頻技術傳遞溫度信息，實現了采集器和被采集點等電位，安全可靠。

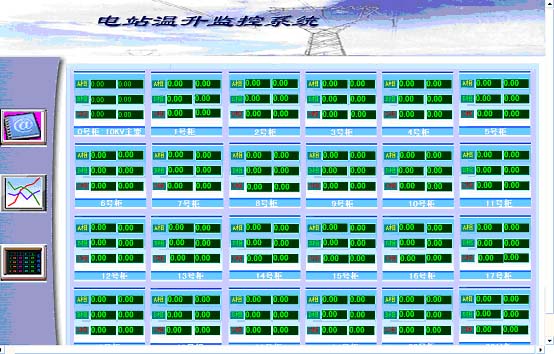

溫度監控中心站軟件
該軟件運行在上位機上，用來處理各電站采集發送的機柜溫度數據，有強大的數據庫進行運算、顯示預告警、儲存打印。該軟件需單獨定購。
1.充分考慮無人值班站的發展思路，服務器端免維護；
2.系統軟件操作簡單，界面清晰；
3.系統軟件能夠?qū)崟r顯示、并存儲各個測溫點的實際溫度；

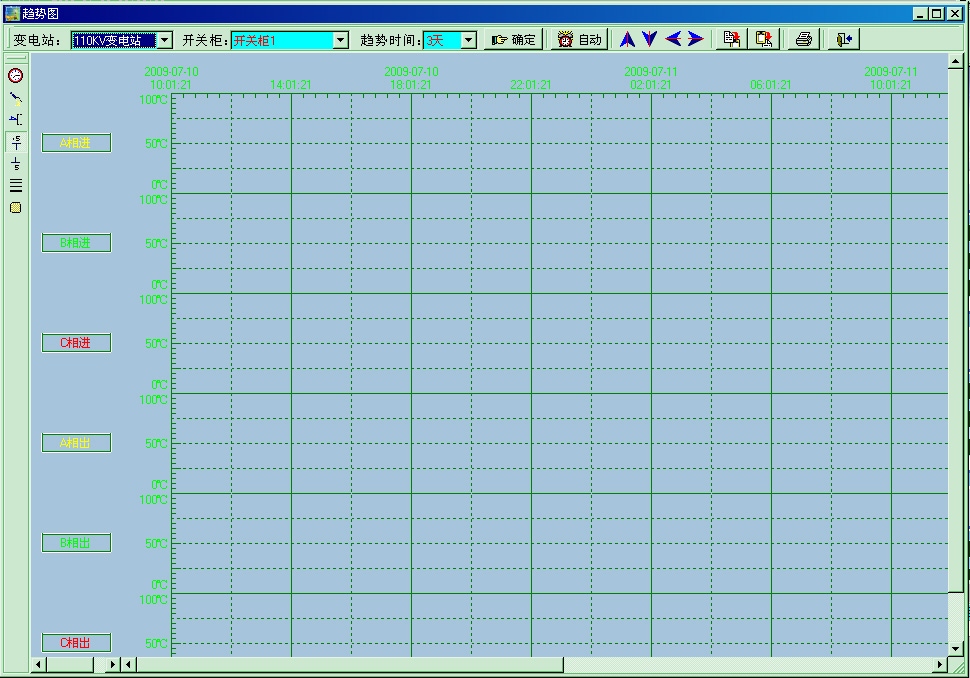

4 .系統軟件統計功能：可以記錄、存儲測溫點溫度數據及報警時間，并能夠以圖形方式顯 示歷史數據，便于分析；
5. 系統軟件能提供高溫預警、報警提示；
6.系統軟件支持?jǐn)?shù)據網絡共享，支持Web瀏覽；
應用范圍
本系統主要應用于監測電網中高壓電器設備易發熱部件：
1.10KV、35KV高壓開關柜的動靜觸頭及柜內各種接點溫度的在線監測；
2.地下電纜溝內的高壓電纜接頭及其他高壓易發熱部位溫度的在線監測；
3.電站主變溫度在線監測；
4.發電廠變電設備和電纜溝內電纜接頭溫度的在線監測。
有限保用范圍
本有限保用條款的保障范圍不包括因外在因素造成的損失，包括意外事故、電力故障、不按照產品規格使用、使用不當或疏忽、 改裝、修理或測試不當。
