一、簡介

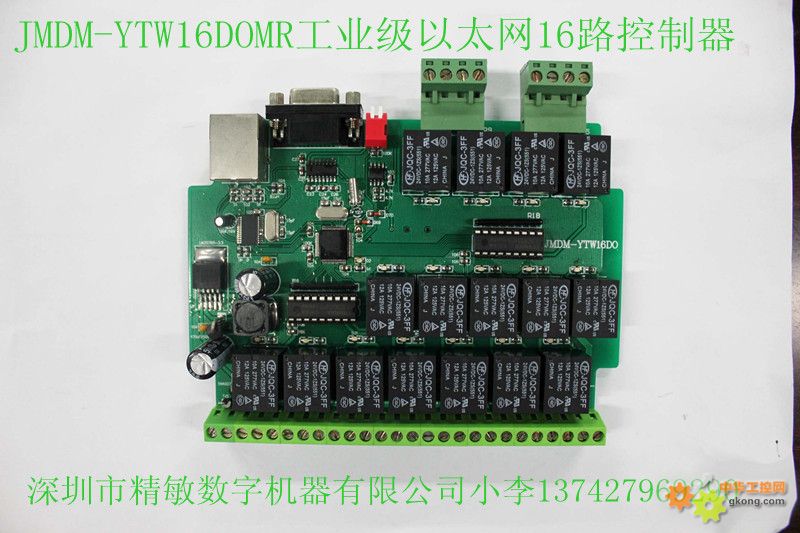

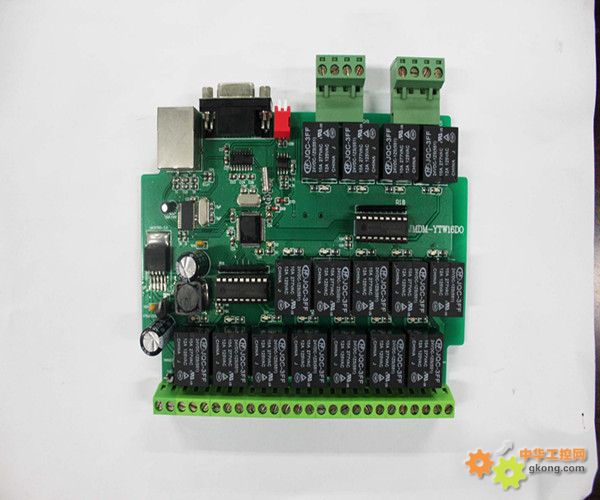

    JMDM-YTW16DOMR是深圳市精敏數字機器有限公司自主研發的一款具有16路繼電器輸出,帶有RJ45網絡接口的高可靠穩定性的工業級局域網控制器，也叫16點ARM處理器工控板。

二、功能特性

    1、工作電源：DC12V~24V 1A；控制板自帶防雷擊保護電路，穩定可靠。

    2、32位高性能單片機控制：程序存儲空間：384K；數據存儲空間：64K (若有特定需要)，保存數據，斷電數據不丟失。

3、兩種通信接口：

   1）一路RS232接口，可用來下載程序和與電腦等上位機通信；

   2）一路RJ45接口：用戶根據自己設定的IP地址和密碼，可有效的對外部設備進行遠距離控制。

4、I/O：

   16路繼電器輸出：可以有效防止該產品上電時瞬間產生誤動作，穩定可靠。繼電器的觸點可承受的交流電壓為125V~277V，最大輸出電流為10A~12A。

    5、程序下載說明：連接好電腦和控制器之間的串口通訊線。使用MCU-ISP下載軟件將編譯好的HEX文件下載到控制器。（注意：下載的過程中有一個手動斷電和上電的過程）。

    6、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。

7、兩種工作方式：支持獨立控制（根據KEIL C語言編寫的程序邏輯自動控制)、RS45網絡接口監控（需編寫上位機、下位機程序）；

8、數字量工作狀態指示燈：每路數字量輸出都有一個指示燈，方便觀察輸入或輸出點工作狀態。.

9、附帶有FM24C02的鐵電存儲器EEPROM，斷電數據不丟失，可以存儲128K的用戶數據。

   10、芯片內嵌有實時時鐘模塊，用戶根據需要可精確的設定年月日時分秒對外設進行實時控制。

11、帶有2位撥碼開關，下載程序時以便進行手動復位和運行。

12、外形尺寸：

        線路板尺寸：長×寬×高: 148mm×105.5mm×28mm。

     外殼尺寸：  長×寬×高: 155mm×135mm×60mm。

        外殼安裝尺寸：  長×寬: 145mm×100mm。

三、上位機界面設計說明

   在Windows XP或Windows 7環境下，本公司提供編程所需的IP地址和其它編程資料，客戶可在此基礎上開發上位機界面。

1、IP地址如下：http://192.168.1.11/SZCNC/24

其中192.168.1.11是與客戶電腦的IP是同一網段的IP。

SZCNC，每位客戶可根據自己公司的名稱或其它隨意改寫。

01~24，指每路輸出對應的路數。

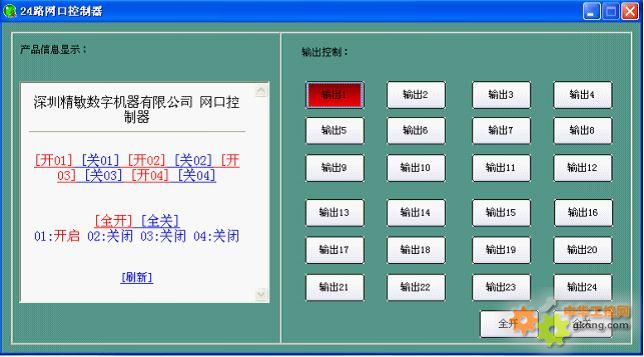

   2、控制單路繼電器輸出點的上位機界面如下：

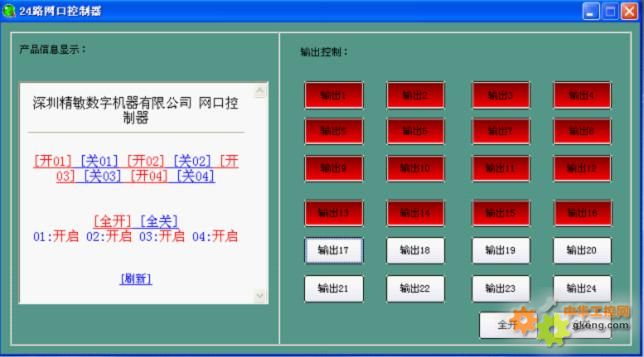

   3、控制16路繼電器輸出點的上位機界面如下：

四、規格

    1、工作溫度：-40~+85°C；

    2、結溫度：-40~+125°C ；

    3、濕度：5~95% 無凝結 ；

4、功耗(無外部設備): +12V@ 1A (典型值) ；

五、硬件連接注意事項

1、客戶應嚴格按照接線圖將控制板全部接線完畢，并檢查無誤后，才可通上電源。否則將燒壞控制器或外部輸入輸出等設備。

2、控制器的輸入信號默認采用外接直流12或24V供電。

六、用途

    1、可串口遠程實時監控電廠、自動化車間、遠端機房的燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；

    2、可用于集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關等；

3、可用于各種集散型控制系統、遠程控制系統；

4、用戶根據自己設定的IP地址和控制器的密碼，可對外設進行遠距離有效控制。

七、發貨事項

   1、發貨清單：控制器、編程下載線(附送)、電子版產品資料：MCU-ISP下載軟件、產品資料（VC控制界面，說明書及接線圖）。

   2、發貨方式：快遞，包裝標準：防靜電防震紙箱。

八、售后服務

   1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費用；維修方式：送修。

   2、技術支持：提供電話、網絡在線技術支持。
