1600萬真彩色—畫質細膩無痕，顯示效果媲美液晶顯示器
下載、啟動、運行，三位一體的超高速響應
支持C語言腳本功能，運算、自由協議編寫、繪圖，提高編程自由度
支持BMP、JPG格式圖片顯示
豐富的立體3D圖庫，畫面更生動
靈活的部件選擇空間，自定義動畫軌跡設計
數據采集保存功能，支持時間趨勢圖，XY趨勢圖等多種形式的數據管理方式
配方數據的存儲與雙向傳送，提高工作效率
產品特點
1. ARM9 CPU，400MHZ主頻，128M內存，128M存儲容量
2. 15.6英寸，1600萬色TFT液晶顯示LED背光，分辨率1366*768像素
3. 2個COM口，獨立通訊，支持232、485、422等通訊方式，可實現多屏一機
4. 標配時鐘
5. USB-B接口，實現數據傳輸
6. 前后各置一個USB-A接口，作為數據備份
7. 支持多種以太網通訊（支持與MODBUS TCP協議設備及西門子S7-1200PLC通過以太網通訊）
型號說明
TGC65-MT：USB-B接口
TGC65-UT：USB-B接口、USB-A接口
TGC65-ET：USB-B接口、USB-A接口、以太網接口
產品規格
|
|
TGC65-MT/UT/ET |
|
產品特性 |
尺寸（英寸） |
15.6 |
|
分辨率 |
1366*768 |
|
液晶屏 |
TFT液晶顯示，LED背光 |
|
顯示顏色 |
1600萬真彩色 |
|
亮度 |
不可調 |
|
觸摸面板 |
四線電阻式觸摸屏 |
|
液晶壽命 |
50000小時以上，環境溫度25℃，24小時運行 |
|
存儲器 |
128M |
|
外部接口 |
PLC口 |
RS-232/RS422/RS485 |
|
下載口 |
RS-232/RS485 |
|
USB-A |
標準USB2.0接口（USB-A規范，USB-B規范） |
|
以太網 |
ET系列支持 |
|
擴展 |
不支持 |
|
電氣特性 |
輸入電壓 |
DC24V（電壓范圍：DC22V~26V） |
|
消耗電流 |
730mA |
|
允許失電 |
10mS以下（實際失電小于1S） |
|
抗電壓沖擊 |
AC1000V，10mA小于1分鐘 |
|
絕緣電阻 |
10MΩ以上，DC500V |
|
環 境 |
|
運行溫度 |
0℃～50℃ |
|
存儲溫度 |
-20℃～60℃ |
|
運行濕度 |
10%RH～90%RH（無凝露） |
|
抗干擾能力 |
干擾電壓：1500Vp-p 脈沖周期：1us 持續時間：1分鐘 |
|
空氣 |
無腐蝕性氣體 |
|
冷卻方式 |
自然風冷 |
|
外部尺寸 |
410.0*270.0*65.0 |
|
面板開孔尺寸 |
399.0*259.0 |

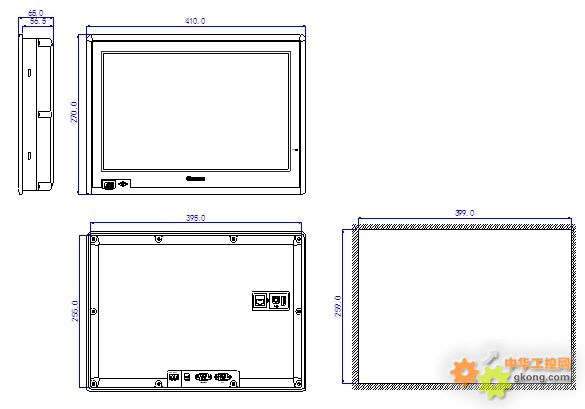

產品外觀及尺寸(單位:mm)
開孔尺寸大小建議向上浮動0.5mm。 |
