、概述TM6760/6762二線制隔離器第一通道:  模擬量輸入回路，向二線制變送器提供配電。4~20mA 輸入帶配電， 4~20mA輸出， 二線制輸出回路供電。
•第二通道:  模擬量輸出回路，4~20mA 輸入，4~20mA 輸出。

二、產品特點

TM6760/6762二線制隔離器是集模擬量輸入和模擬量輸出功能于一體的信號過程處理儀表。
•通道1：可用于連接現場二線制變送器，向其提供電源。或連接4~20mA 電流源信號。信號經隔離器處理, 輸出4~20mA直流信號至控制系統或其它接收儀表。
•通道2：是將來自控制系統或其它操作儀表、配電器調節器的直流電流4~20mA信號經隔離器傳送, 輸出直流電流信號 4~20mA，驅動現場閥門定位器、電氣轉換器等設備。
•回路供電方式,通道1－通道2－輸入回路－輸出回路之間電磁隔離。

三、技術參數



•通道1

◎輸入
TM 6760型:   連接現場二線制變送器,并向其提供配電
輸入電流信號（I）： 4～20mA；
最大回路電流 ：35mA
電壓降（Ud）：4V
給變送器的配電電壓：  見下計算圖示：

配電電壓（Up）： 計算式 Up ＝ Ue - Ud - RL× 0.02
TM 6762型: 接收電流源  4～20mA 輸入
                     最大回路電流 ：35mA
◎輸出
輸出電流：4~20mA
輸出回路供電電源（Ue）：20～35VDC
輸出負載電阻（RL）：計算式  RL ≤（Ue-Ud-Up）÷ 0.02

•通道2

◎電流源輸入：4~20mA
    最大回路電流： 35mA
◎ 輸出電流：4~20mA
   電壓降（Ud）：4V
•綜合通用參數
標準精度    通道1: ±0.2%
                   通道2: ±0.1%（負載為100Ω）
                   注: 第二通道，電流輸出的負載影響 ±0.1%/100Ω。
溫度漂移：±0.015% / ℃
響應時間：< 10ms
隔離能力：輸入-輸出之間 2.5KV,1min ,50Hz
機殼材質：PC(聚碳酸脂)材料
外形尺寸：16×104×110(mm)
工作環境溫度： -20～＋60℃

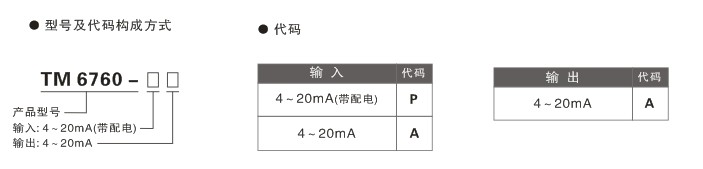

四、產品選型
