MT-SBL 靶式流量計是在傳統靶式 流量計測量原理的基礎上，充分利用其最優秀的特點，結合新型傳感器技術和現代數字技術上研制、開發而成的全新型力感應靶式流量計，它既具有傳統靶式、孔 板、渦街等流量計無可動部件的特點，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾，抗雜質性能，輕便又可靠的特點，廣泛使用于石油、 化工、能源、食品、環保、水利等各個領域。從其使用后的效果上看，MT-SBL靶式智能流量計具有極為廣闊的適用性。

一、產品參數

     口 徑：DN15～DN500mm
     公稱壓力：0.6～42MPa
     工況溫度：-200℃～+500℃
     精 度：±0.2～±1.5%FS
     量程比： 1：15
     殼 體：碳鋼；不銹鋼(或按用戶要求協商提供)
     供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）；外供24VDC（帶信號輸出）
     輸出信號：4～20mA二線制；金屬管浮子流量計脈沖0～1000HZ；RS232/RS485(或按用戶要求協商提供)
     防護等級：IP65；IP67
     防爆標志：本安型ExiallCT4；隔爆型ExdllCT4
     執行標準：Q/BET05-06
     表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）；棒狀滿量程百分比；故障自檢
     連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列；亦可按客戶要求協商制作

二、典型應用

氣體類：
     煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等
液體類：
     重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽類：
     過熱蒸汽、飽和蒸汽

三、產品特點

    整臺儀表在設計中無可動部件，插入式結構,拆卸方便
    可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）
    整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓
    儀表內設自檢程序，故障現象一目了然
    傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠
    可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定
    具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低
    具有一體化溫度、壓力補償，直接輸出質量或標方
    具有可選小信號切除、非線性修正、濾波時間可選擇
    能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量
    計量準確，精度可達到0.2%
    重復性好，一般為0.05～0.08%，測量快速
    壓力損失小，僅為標準孔板的1/2△P左右
    抗干擾，抗雜質能力特強
    可根據實際需要更換阻流件（靶片）而改變流量范圍
    低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量及百分比棒圖
    安裝簡單方便，極易維護
    多種輸出形式，能遠傳各種參數
    抗震動性強，一定范圍內可測脈動流

四、流量計外形及安裝尺寸

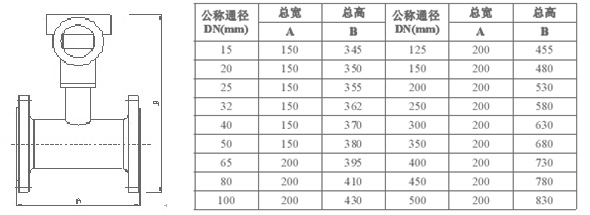

     1、法蘭管道式

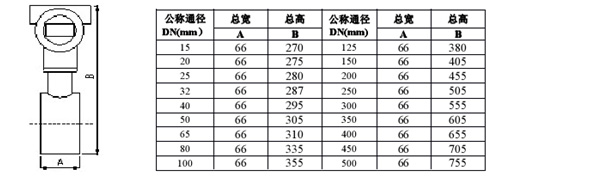

2、夾持式

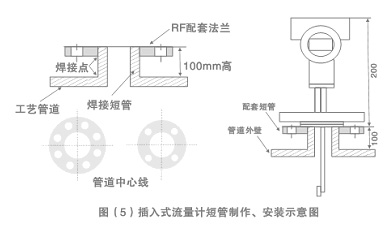

3、插入式分為固定式和在線可拆卸式
     a、固定式
