1、應用
電接點雙金屬溫度計應用于生產現場對溫度需自動控制和報警。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體、蒸汽和氣體介質溫度。
2、特點
現場顯示溫度，直觀方便；
具有自動切斷電源和報警功能；
安全可靠，使用壽命長；
多種結構形式，可滿足不同要求
3、工作原理
電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，鎧裝熱電偶當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控制和報警。
4、主要技術參數
產品執行標準：JB/T8803-1998、GB3836-83
標度盤公稱直徑：100
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
5、電接點雙金屬溫度計電氣參數
| 額定功率（VA） |
最高工作電壓（V） |
最大允許電流（A） |
| 10 |
220VAC |
0．7A |
| 24VDC |
6、絕緣電阻
| 額定電壓 |
直流試驗電壓（DC） |
絕緣電阻 |
| 24VDC |
100 |
7 |
| 220VAC |
500 |
20 |
正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。
設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。
切換差：切換差誤差應不超過基本誤差限的1．5倍。

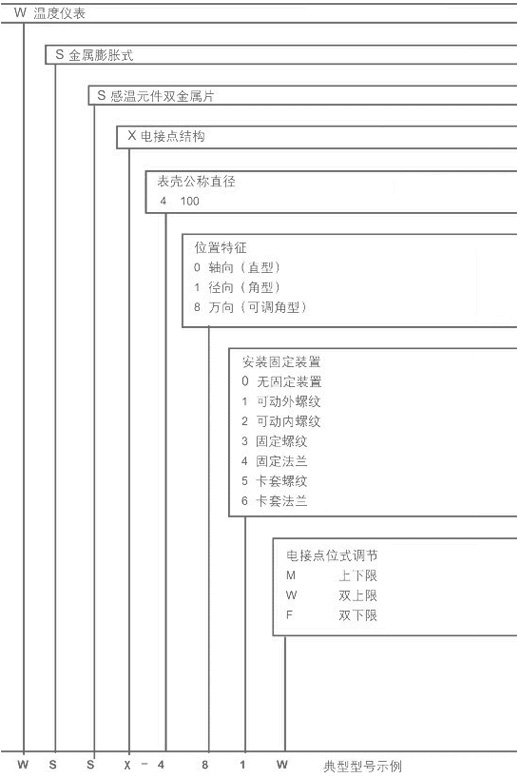

7、型號命名方法
