1、雙金屬溫度計的應用
雙金屬溫度計適用于中低溫現場檢測，可直接測量液體、氣體和蒸汽的溫度，具有無汞害、指示清晰，堅固、耐振。儀表全部采用不銹鋼材料，具有良好的防 水、耐腐性能。廣泛應用于石油、化工、冶金、紡織、食品等工業。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。
2、特點
現場顯示溫度，直觀方便
安全可靠，使用壽命長
多種結構形式，可滿足不同要求
3、工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。耐磨熱電偶一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
4、主要技術參數
產品執行標準：JB/T8803-1998；GB3836-83
標度盤公稱直徑：60、100、150
精度等級：1.0、1.5
熱響應時間：≤40s
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0％
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值。
重復性：溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2。
5、外形尺寸
| 形式 |
A |
B |
C |
E |
L |
D |
| 軸向型 |
65 |
23 |
73 |
- |
75
100
150
200
300
400
500
750
1000 |
Φ6
Φ8
Φ10 |
| 105 |
23 |
73 |
- |
| 155 |
23 |
73 |
- |
| 徑向型 |
65 |
50 |
110 |
34 |
| 105 |
50 |
110 |
34 |
| 155 |
50 |
110 |
34 |
| 135°向型 |
105 |
23 |
85 |
- |
| 155 |
23 |
85 |
- |
| 萬向型 |
105 |
23 |
178 |
120 |
| 155 |
23 |
178 |
120 |

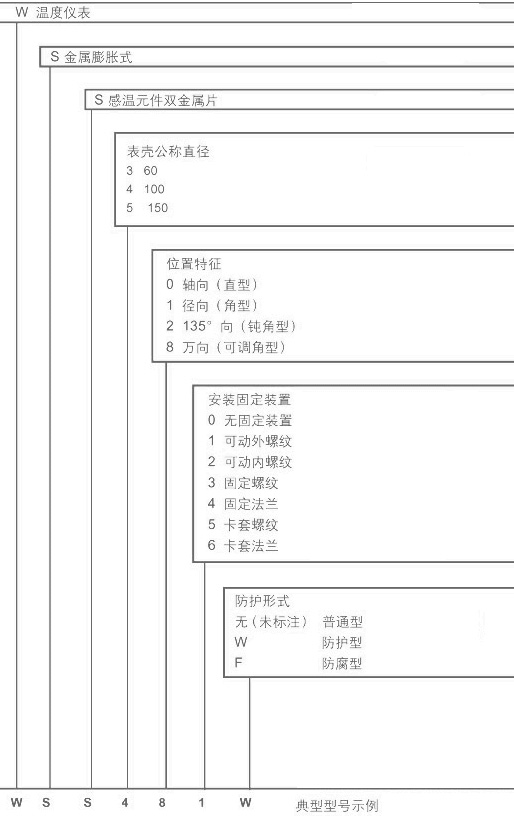

6、雙金屬溫度計選型表
