一、概述
WR□K系列
鎧裝熱電偶是本公司精心設計制造的新一代系列產品。通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。本系列產品符合國際電工委員會（IEC）標準，技術性能可替代同等現代化設備和高科技領 域，也適合于進口成套設備的維修更換或輸出項目的成套配套以及技術改造項目的配套。鎧裝熱電偶與一般工業熱電偶一樣，與顯示儀表等配套，在一定的使用范圍 內對氣體、液體介質或固體表面溫度進行自動檢測或自動調節。
2、特點 熱響應時間少，減小動態誤差；
可彎曲安裝使用；
測量范圍大；
機械強度高，耐壓性能好；
3、工作原理 鎧裝熱電偶的電極由兩根不同導體材質組成。
鉑銠熱電偶當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數 產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、測量范圍及允差
| 型號 |
分度號 |
允差等級 |
| I |
II |
| 允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
| WRNK |
K |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WRMK |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075ltl |
333~1200 |
| WREK |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~800 |
±0.004ltl |
333~900 |
| WRFK |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004ltl |
375~750 |
±0.004ltl |
333~750 |
| WRCK |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004ltl |
125~350 |
±0.0075ltl |
133~1000 |
| WRPK |
S |
±1°C |
0~+1100 |
±2.5°C |
0~600 |
| ±[0.003(t-1100)] |
1100~1600 |
±0.0025ltl |
600~1600 |
6、常溫絕緣電阻 鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料
| 偶絲形式 |
單支式 |
雙支式 |
| 套管直徑 |
Ф2Ф3 Ф4 Ф5 Ф6 Ф8 |
Ф3Ф4 Ф5 Ф6 Ф8 |
| 套管材質 |
E﹑J﹑T |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
| K﹑N |
1Cr18Ni9Ti GH3030 |
1Cr18Ni9Ti GH3030 |
| S |
GH3039 |
GH3039 |

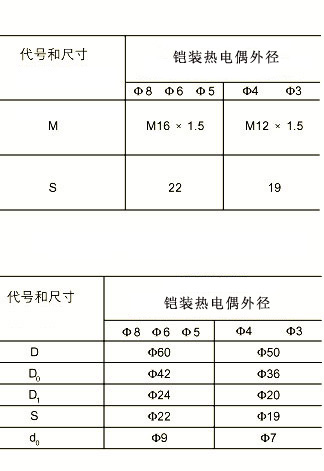

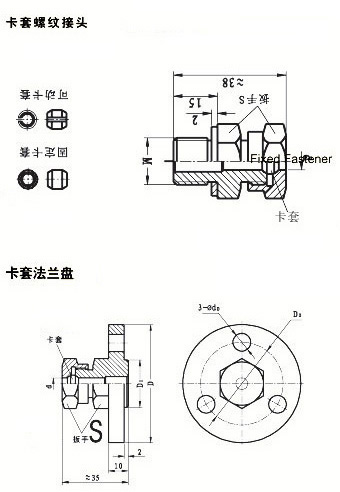

8、安裝固定形式
