工業用隔爆
熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。我公司生產的化工專用隔爆 熱電偶、熱電阻產品防爆性能按國家頒布的“爆炸性環境用防爆電器設備”標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合 格。隔爆熱電偶 ，熱電阻的結構、原理與裝配方式基本相同，主要區別是隔爆產品接線盒（外殼）在設計上采用高強度鋁合金壓鑄而成，并具有足夠的內部空間，壁厚和機械強度， 橡膠密封圈的熱穩定性均符合國家防爆標準。通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量生產現場存在碳氫化合物等爆炸物的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特點
·多種防爆形式，防爆性能好；
·壓簧式感溫元件，抗振性能好；
·測溫范圍大；
·機械強度高，耐壓性能好；
3、工作原理
防爆熱電偶是利用間隙隔爆原理，
雙金屬溫度計設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行隔爆。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5518-91
GB3836
5、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m
6、取證一覽表
| 防 爆 級 別 |
防 爆 證 號 |
認 證 機 構 |
| d‖BT4 |
GYB96450 |
NEPSI |
| d‖BT4 |
GYB96453 |
NEPSI |
| d‖CT5 |
GYB98339 |
NEPSI |
| d‖CT5 |
GYB97197 |
NEPSI |
| ia‖CT6 |
GYB99412 |
NEPSI |
7、測量范圍及允差
| 型 號 |
分度號 |
允 差 等 級 |
| I |
II |
| 允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
| WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
| WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
| WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |

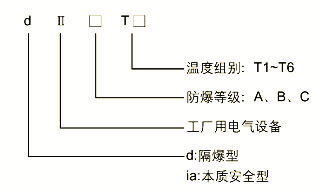

8、防爆分組形式
