1、應 用
本廠生產的
裝配式熱電偶作為溫度測量傳感器 ,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統 ，它是一種基本型的熱電偶,常用以直接測量或控制各種生產過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。
2、特 點
·裝配簡單，更換方便
·壓簧式感溫元件，抗振性能好；
·測溫范圍大
·機械強度高，耐壓性能好
3、工作原理
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，
鎧裝熱電偶相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m。
6、測量范圍及允差
| 型 號 |
分 度 號 |
允 差 等 級 |
| I |
II |
| 允差值 |
測溫范圍°C |
允差值 |
測溫范圍°C |
| WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
| ±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
| ±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
| WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
| WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
| ±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
| WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
| ±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |

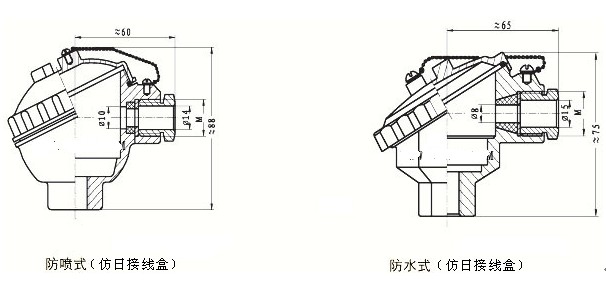

7、接線盒形式
8、型號命名方法
