S1200萬能信號隔離器是我公司最新推出的新一代一入二出萬能輸入型信號隔離器，與傳統的信號隔離器不同，S1200可接受工業過程控制中的各種信號類型,包括：熱電偶，熱電阻，電阻，mA,電壓等信號，隔離輸出為4-20mA的標準工業信號，其中，輸入信號類型，信號量程和分度號可以通過USB編程適配器（ZPlink USB）在免費的上位機設置軟件中（ZPconfig）任意配置和修改，采用S1200萬能輸入型信號隔離器極大地簡化了現場設備安裝維護及備品備件的數量,真正實現了對工業現場的靈活快速響應。
【特點】
■ 輸入類型支持:熱偶、熱阻、電阻、mV、mA.V
■ 熱偶、熱阻傳感器熔斷報警
■ 低溫漂、自動零點校準
■ 輸出4 ~ 20mA的電流信號
■ 通過USB適配器直接編程，無需外部電源
■ 配電限流保護，限流值30mA
■ 電流輸入過流保護，過流限制值50mA
■ 背板冗余電源接口設計，確保系統可靠運行
【用途】
■ 熱偶、熱阻等輸入信號;線性化變換變換為電流輸出
■ 支持帶配電的兩線制現場設備的信號轉電流輸出
■ 電壓信號轉電流信號輸出
■ 毫伏信號轉電流輸出
【技術指標】
■ 配電: 26V…18V / 4…20mA
■ 響應時間: (0…90%, 100%...10%)
溫度類信電壓\電流信號: ≦ 0.4S
電壓\電流信號: ≦ 0.4S
■ 電源: 24VDC ± 10%
■ 功耗: ≦ 1.2W
■ 外形尺寸:113mm X 109mm X 17.5 mm
■ 環境溫度: -40 ~ 85 ℃
■ 環境濕度: ≦95% RH (非凝結)
■ 輸入\輸出\電源端子之間耐壓: ≧2500VAC
■ 檢驗及校準環境溫度: 25±2 ℃
【電流輸出】
■ 輸出范圍: 4 ~ 20mADC
■ 最大輸出電流限制:30mA
■ 輸出信號編程: 4 ~ 20mA/20 ~ 4mA
■ 故障報警: 3.5mA/23mA 可編程
■ 負載能力: ≦ 350 Ω
【LED指示】
■ 常亮表示通電且工作正常.閃爍表示熱偶或熱阻發生熔斷故障
熱阻及電阻輸入
■ 檢測電流: ≦ 0.3mA
■ 引線電阻: ≦ 15 Ω
■ 電阻斷路報警: 有
【熱偶輸入】
■ 內置冷端補償誤差: ≦ ±1 ℃
■ 外置冷端補償: Cu50
■ 熱偶熔斷報警:有
■ 熱偶熔斷檢測電流: 0.2uA
【mV輸入】
■ 測量范圍: -80 ~ 80mV
■ 量程范圍: -80 ~ 80mV 內任意設定
■ 輸入阻抗:10MΩ
【電流輸入】
■ 測量范圍: 0 ~ 20mADC
■ 量程范圍: 0 ~ 20mADC 任意選擇
■ 輸入電阻: 20Ω + PTC 50Ω
【認可標準】
■ EN61326：1997+A1：1998+A2：2001+A3：2003
■ EN61010-1：2001
■ CE

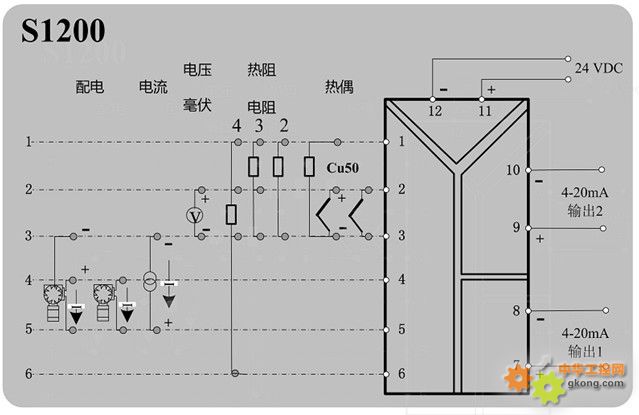

【接線圖】

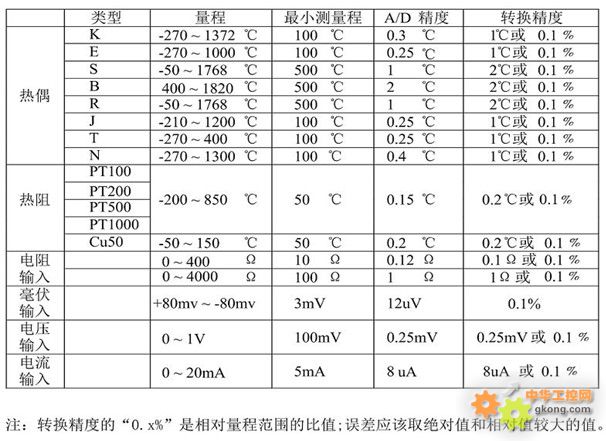

【轉換精度表】

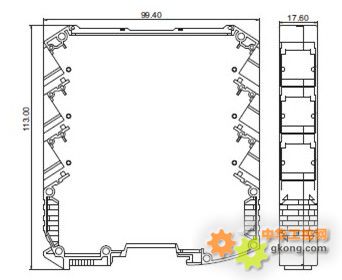

【安裝尺寸】

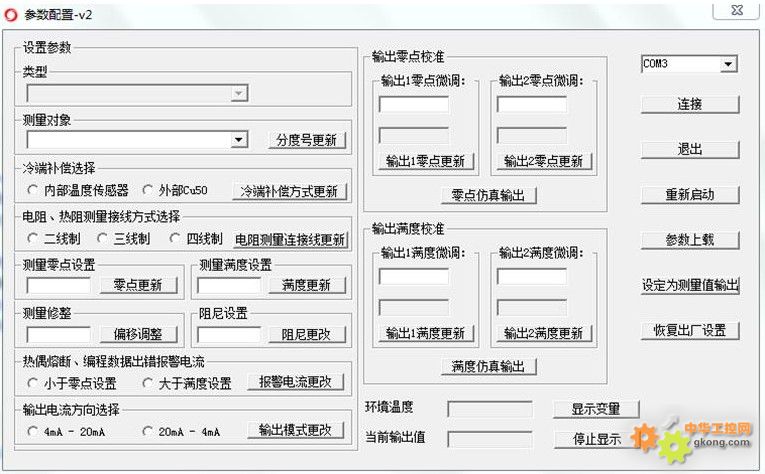

【參數設置-ZPconfig】
【編程適配器-ZPlinker】
