概述：

         磁翻板液位計安裝于桶槽外延伸管上，桶槽內部的液位能由翻板指示器清楚得知，旁路管外側亦可加裝磁性開關，作為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。具有可靠的安全性儀表。由于具有磁性耦合隔離密閉機構。尤其適用于易燃，易爆和腐蝕有毒液位的檢側。從而使原復雜環境的液位檢測手段變的簡單和可靠安全。具有就地顯示的直讀性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清楚，標志醒目，讀數直觀等優點。當直接配帶顯示儀是可省去該系統信號檢測的中間變送從而提高其傳輸精度。

       控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻板液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

 工作原理：

        在磁翻板液位計桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色由白色翻為紅色（或銀色翻為白色），以指示實際液面高度。

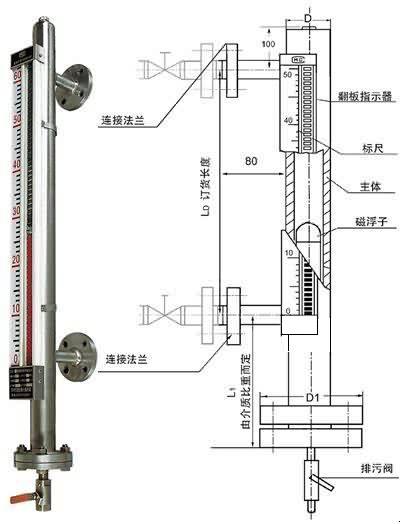

          結構圖：

     特點：

1.適合于高溫，高壓力，強酸，強堿及防爆要求，結果簡單，可靠性強，可加裝多種選購配件使控制更加容易。

2.加裝液位變送器及磁性開關，不須停機可隨時安裝或調整。

3.若電源中斷，現場磁性開關亦不受影響，準確性高。

4.每10cm加一種不同顏色的色片，使液位容易辨識。

5.適用于染整設備，廢水處理，發電廠，化工設備，熱媒油鍋爐和石化工業等。

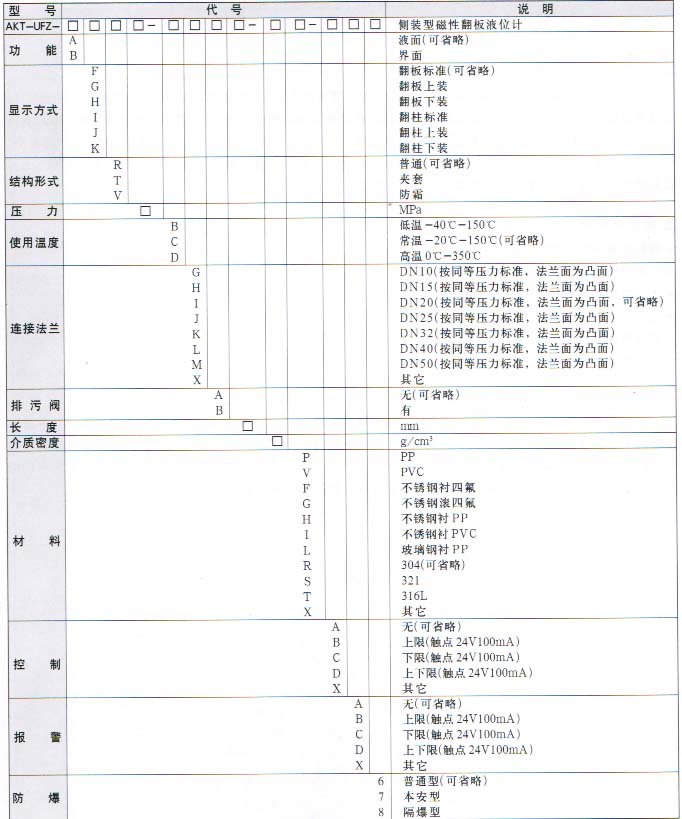

選型表：

訂貨須知：

1.型號規格        2.介質名稱和密度      3.工作壓力      4.工作溫度        5.量程范圍

6.連接法蘭（標準）    7.配套儀表     8.特殊要求
