智能型雷達物位計NYRD801
智能型雷達物位計測量原理
  發射能量很低的極短的微波脈沖通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
  即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。

智能型雷達物位計輸入

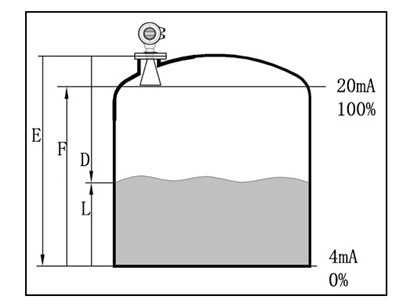

  天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2  其中C為光速  因空罐的距離E已知，則物位L為：L=E-D
智能型雷達物位計輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。

智能雷達物位計NYRD801
	應用：特別是腐蝕性液體，簡單過程條件。 　 最大量程：　　20m 　 測量精度：　　±1mm 　 過程連接：　　G1A 　 天線材料：　　PP/PTFE 　 過程溫度：　　-40--120 °C 　 過程壓力：　　-1.0--3bar 　 頻率范圍：　　6.8GHz 　 信號輸出：兩線制4-20mA/HART
