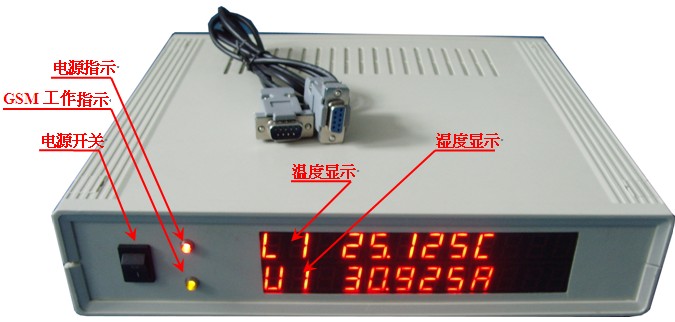

具有定時巡檢功能的
機房環境綜合監測短信報警器
(型號：QLT-64DX)
|
GSM機房環境報警器系列
|
|
型號
|
基本功能表述
|
|
QLT-64D
|
溫度報警、濕度報警、停電報警、來電告知
|
|
QLT-64DX
|
溫度報警、濕度報警、停電報警、來電告知、定時巡檢
|
|
QLT-64M
|
溫度報警、濕度報警、停電報警、來電告知、空調遙控、來電后空調自啟動
|
|
QLT-64MZ
|
溫度報警、濕度報警、停電報警、來電告知、定時巡檢、空調遙控、來電后空調自啟動、自動恒溫控??
|
|
QLT-64MC
|
溫度報警、濕度報警、停電報警、來電告知、定時巡檢、空調遙控、來電后空調自啟動、自動恒溫控制、彩信報警
|
|
以上各機型均可增配煙霧報警、多點溫濕度報警、入侵報警等多種報警方式
|
GSM 機房環境綜合監測報警器是基于SMS短信技術開發的系列產品，旨在為企業用戶提供易于上手、價格低廉但功能豐富的機房環境監控、報警解決方案。使您的手機變成了被監控設備的報警器、遙控器，環境一旦發生異常，系統就會及時給您的手機發出相應的短信報警信息，您也可以隨時發短信查詢控制設備當前狀態。本系統的使用不會對原有系統造成任何負面影響，將有助于提高特定行業的安全系數，為企業提高預警效率、創造安全環境、降低潛在損失、創造無形利潤提供有力的幫助。它將讓您用極小的投入獲得經濟上的長期潛在利益和心理上的高枕無憂。
該系統操作極為簡單，由于采用了無線移動通信技術（GSM），而所用的外接傳感器多數采用了無線方式，同時系統在出廠時已設置好了報警信息，因此不需要像傳統監控報警器那樣進行負責的安裝和調試，只要插入一張普通的手機卡（SIM卡），再報警手機進行授權（通過手機發送短信即可），系統就可以正常工作了。
該系統的基本功能：溫度、濕度、停電、來電報警，相關傳感器均已內置，并內置鋰電池，可以使系統在失電狀態下繼續工作四小時以上。系統有很強的可擴展性，可以接入多種有線、無線傳感器，以實現不同報警的需要，可以接入煙霧傳感器，實現火災報警；接入無線紅外傳感器，可以起到入侵報警作用；接入漏水傳感?鰨梢約囁鼗渴欠衤┧鵲取?
基本功能
1、溫度、濕度監測（各一路）：
實時監測并顯示環境溫度、濕度，可以設定上下限值，當溫度、濕度值超出設定范圍時，現場發出報警聲，并自動給監控中心和已設定的管理人員手機發送報警信息，同時可以自動打開空調、除濕機等相關設備。報警號碼、報警信息、控制可有設置軟件設置，也可以通過手機短信（中文）進行設置（見下圖）。

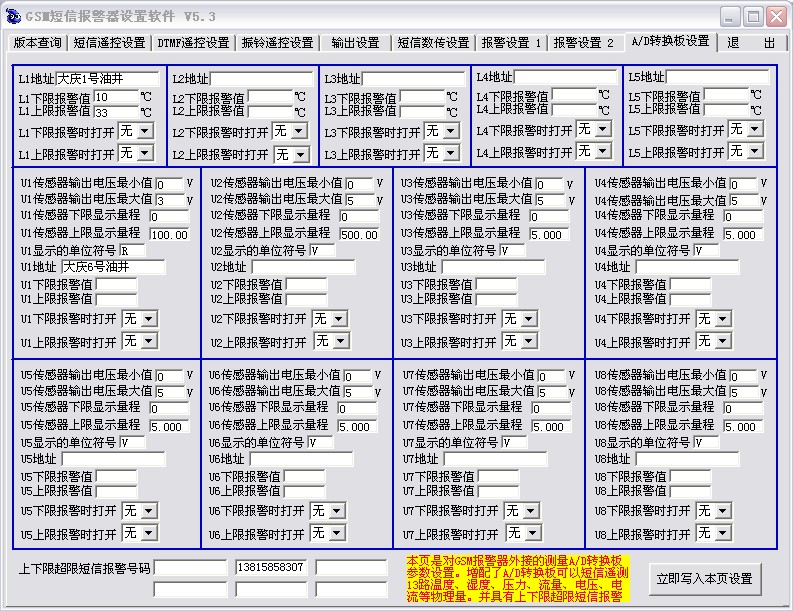

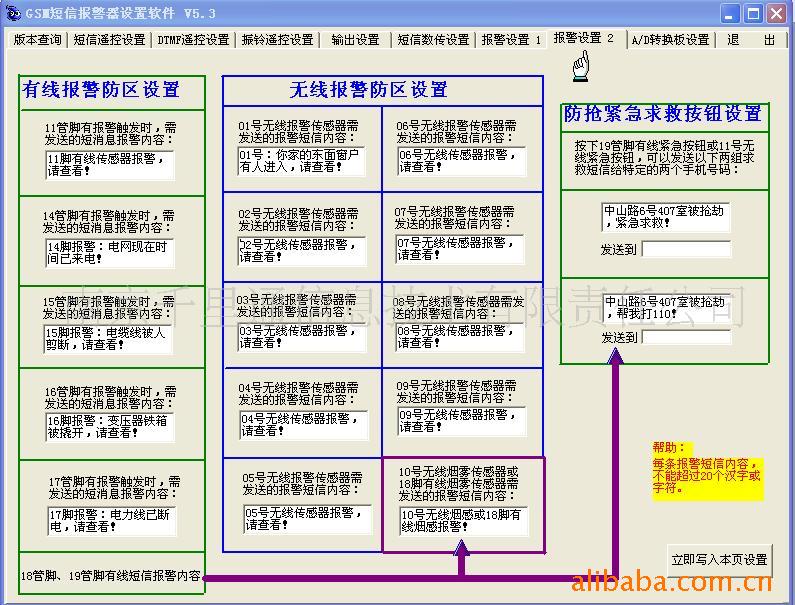

報警信息設置軟件（報警設置）
報警信息設置軟件（溫濕度限值設置）
2、停電報警：
當機房電網停電時，報警主機通過自身的市電供電采樣可以檢測出電網停電，自動給已設定的管理人員手機（或監控中心）發送停電報警信息。（由于機內有后備可充電鋰電池，停電后主機能繼續工作數小時）
3、復電報警：
當機房來電時，自動給監控中心和已設定的管理人員手?⑺屠吹綾ň畔ⅰ?
4、短信查詢：
通過手機發送指令短信可以主動查詢現場測量參數（溫濕度）和主機工作狀態（繼電器輸出）。
5、定時巡檢：
報警主機具有定時巡檢功能，用戶可以自定義每天1-2次定時巡檢，即每天定時將機房所有的溫、濕度以中文短信的方式發送給預設的最多6部手機。
擴展功能（選配）
1、遙測
1.1模擬量監測：
主機具有A/D轉換功能，一共監測13路模擬量，其中5路為溫度、8路增加不同的傳感器，可以遙測交直流電壓、電流、壓力、流量、風速等等。在實際使用中，往往可以將未用的溫度檢測用于服務器溫度的監測。
主機內有一路溫度檢測、一路濕度檢測，還可以外擴4路溫度檢測和7路其它模擬量檢測。
1.2開關量監測：
主機內具有8路獨立的有線開關量輸入、12路獨立無線開關量輸入，可以對漏水（地面積水）、電網、UPS工作狀態等進行監測，其中無線傳感器更是省去了布線的麻煩。
本機內已有一路停電報警和復電報警，尚余6路可用有線報警。
2、報警
2.1有線接入：
主機內8路有線開關量輸入，其中有3路為上升沿觸發報警，5路下降沿觸發報警，除了可以接入漏水傳感器、停電（來電）傳感器、UPS工作狀態傳感器等傳感器以外，還可以接入其他入侵、防盜、安全等傳感器，進行門禁報警、入侵報警、移動報警、防盜報警、煙霧報警、可燃氣體泄漏報警等；
2.2無線接入：
主機內有無線解碼模塊，可以無線接收12路開關量信號，適應不同的無線傳感器，使用無線傳感器可以省去布線的麻煩，減小工程的施工量。
3、控制
報警主機內可以增加最多六路負載2KW繼電器，通過以下方式控制風機、除濕、加濕、水泵等設備。
3.1自動控制：
溫濕度（或其它模擬量）超限值報警的同時，可以自動打開或關閉不同的繼電器，通過繼電器控制對應設備開啟或關閉。
3.2人工控制：
任何時候都可以通過手機短信異地遙控任何一路電器設備開啟或關閉，同時可以收到遙控執行的結果。
3.3現場控制：
可以通過報警主機的控制鍵盤，現場人工控制電器設備的開啟或關閉。
3.4定時控制：
報警主機具有定時控制功能，通過手機發送中文短信（內容由用戶自定義）設置各路繼電器開啟或關閉的時間，即可以單次定時控制，同時也可以每天定時控制。內部時鐘采用短信自動校時技術。
4、UPS監測
報警主機對UPS的監測可分為信號量監測和精準監測兩種方式。
4.1信號量監測：

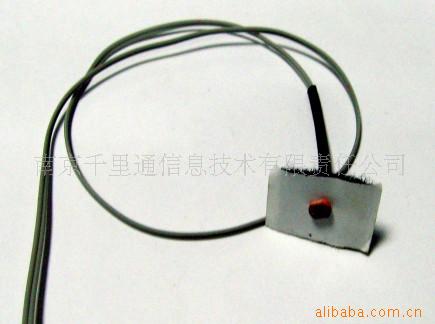

不打開UPS外殼，不接UPS任何線，通過光敏傳感器粘貼在UPS原有的剩余電量指示燈上，例如粘貼在25%剩余電量指示燈上，當蓄電池電量只剩下25%時，對應的指示燈亮，報警主機收到來自光敏傳感器的信號，立即向預設的手機發出報警短信。
4.2 精準監測：
需要從UPS內蓄電池的正負極引線接到報警主機，經電壓傳感器、AD轉換，最后計算出蓄電池的精確電壓值，通過設置軟件或手機短信可以設定上下限值，當蓄電池電壓低于設定的下限時，立即向預設手機報警。此外可以通過手機短信隨時查詢蓄電池的電壓情況。
精準監測除了可以監測蓄電池的電壓外，還可以監測充電電流及輸出工作電流等。
應用方案
由于主機中已經內置了溫度、濕度、停電、復電傳感器，因此。在小型機房中使用的時候，只要插入手機卡、通電、注冊后就主機可以開始工作了。
如果用戶有需要，可以增加煙霧傳感器（火災報警）、漏水傳感器（放置在空調或重點防水位置）、人體紅外傳感器、門磁（入侵報警）等；傳感器即可以選擇有線的也可以是無線的（可以省去布線的麻煩）
當機房面積較大時可能會造成機房內的溫度不均衡，例如：在服務器機柜的附近和空曠地帶溫度是不一樣的，因此用主機自帶的一套溫、濕度傳感器已顯不足，可以通過增加外接溫、濕度傳感器，最多可以增加4個外接溫度傳感器、7個濕度傳感器（每個傳感器的限值報警都可以獨立設置和報警的），通過屏蔽線（長度可達30米）將溫、濕度傳感器放置到需要監控的部位，
當機房內由多路電網供電時，可以增加無線停電傳感器和無線來電傳感器，分別插在不同電網的出口處，即可對不同的電網進行檢測。
增加外接溫濕度傳感器范例
功能指標

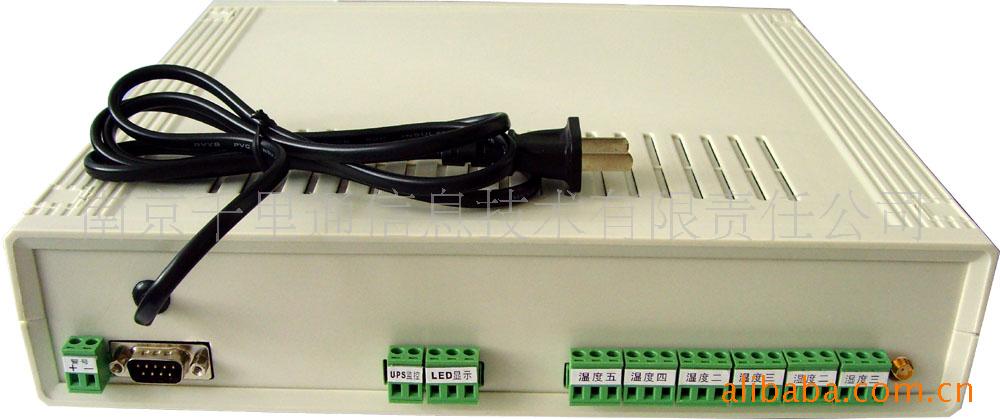

一、 I/O接口：
1、 開關量：
⑴、 有線輸入：8路（停電、復電各占用一路，余六路可用），其中有4路上升沿觸發（即電壓由低變高觸發），有4路下降沿觸發（電壓由高變低觸發），可以適用不同的傳感器。
⑵、 無線輸入：12路（可改為12路有線輸入），可以接入任何無線傳感器。
⑶、 有線輸出：8路，可以直接控制繼電器。
2、 模擬量：
⑴、 溫度檢測：5路（主機內使用一路，余四路可用），可以同時檢測五路溫度，每路可以分別設定報警地點及上下門限，線長大于30米。
⑵、 其它檢測：8路（主機內使用一路，余七路可用），可以接濕度、電壓、電流、壓力、流量、風速、液位等傳感器，測量范圍可以根據傳感器參數設定，報警地點及上下門限可由用戶設定。
二、 通信接口：
1、 RS232：用于與計算機通信
⑴ 、可以現場實時檢測模擬量的變化。
⑵ 、對主機的報警門限、報警內容、報警對象進行設置。
⑶ 、QLT-64DC型主機，通過RS232口可以抓拍現場照片，然后以彩信方式發送給二部手機和一個電子郵箱。
2、 TTL：
主機內部以使用，接A/D轉換模塊。
技術指標
電源：AC 220V
功耗：靜態電流：小于50mA
工作電流：小于180mA
最大發射功率：3W
工作溫度：-35 - +75℃
儲藏溫度：-45 - +85℃
濕度范圍：0 - 95％ 非冷凝
接收靈敏度：-102dBm
動態范圍：62dB
頻率誤差：≤±0.1ppm
RS232串口：9600BPS，8，1，N
TTL串口：9600BPS，8，1，N
模擬量輸入：4～20mA；
溫度測量?段В?-50～125℃，精度：0.125℃；
直流電壓測量范圍：0～5000V，精度：0.005V，阻抗≥1兆歐
體積：280×320×55毫米
系統特點
1、 利用GSM移動通信技術將機房環境監控的結果直接時間發送到管理人員的手機上，大大提高了機房應急處理的效率。
2、 安裝極為簡單方便，操作上手快，一改傳統的機房環境監控系統的多模塊、多節點、多布線、大投入，調試難、操作難、專業性太強的弊端。
3、 功能強大，可擴展性更強。
4、 成本極低，只有傳統的機房環境監控系統成本的數十分之一。
5、 運行維護成本極低，每月只需幾元的移動通訊費，不需要專人值機。
6、 工業級產品設計，元器件的精心選擇；獨創的雙CPU防死機技術，保證了本產品內部的GSM無線收發模塊和微處理器均可持續、穩定長年24小時不間斷可靠地運行。
7、 接口采用光藕隔離設計，保證被監控的設備和本產品各自獨立運行，互不影響。
8、 高度集成設計，減少了因冗余外圍電路而造成故障的概率。
9、 完全人性化設計，自主中文短信操控，使得人機對話更加直觀明了，近似于傻瓜機，不需要專業人員的專業操作、不需要死記功能代碼。
10、 系統電源采用了主電源和后備電源兩套供電系統。主電源直接接入電網220V，內置后備電源。只要市電220V不停電，它一方面提供主機的工作電源，另一方面對后備電源充電。后備電源采用7.4V的鋰電瓶，當市電220V停電時，繼續提供主機的工作電源。

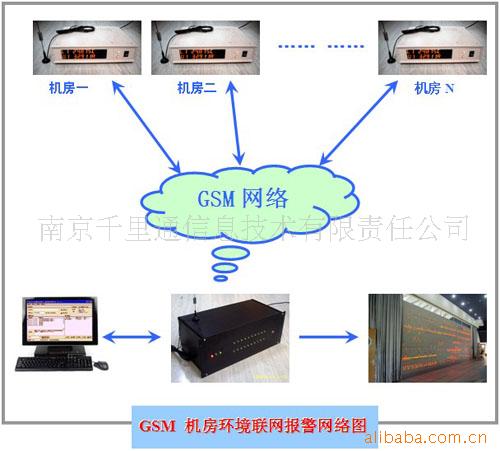

GSM 機房環境聯網報警
針對異地多機房監控，我們可以在中心機房建立只需一臺電腦的監控中心，將所有機房的報警主機的報警信息在報警給當地機房責任人外同時也報警給監控中心，同時也可以作為機房報警記錄服務器，機房所有異常報警信息均可以保存在電腦中。
聯網報警系統由放置在現場的QLT64報警主機、設在管理部門監控中心與電腦相連的GSM監控中心接收控制器、接警/控制管理軟件、GIS電子地圖等組成。
報警前端：
事先在相關設備上安裝相關的傳感器，通過有線或無線方式與報警主機連接，并設置好相應的報警信息。
監控中心：
在普通的辦公用電腦上安裝報警管理軟件和電子地圖，并將GSM信傳機與計算機的RS232接口相連接（筆記本電腦可以通過RS232-USB轉接線相連接）。

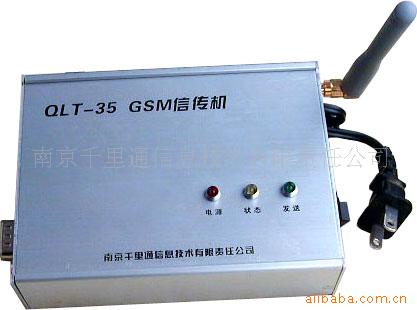

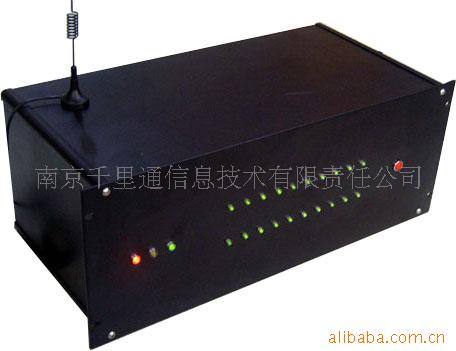

GSM監控中心接收控制器（普及型）
GSM監控中心接收控制器（支持500路LED顯示型）
接警/控制管理軟件、GIS電子地圖
附二： 可接入傳感器（部分）及功能表述
|
名稱
|
實物
|
功能表述
|
|
警號
|
|
|
|

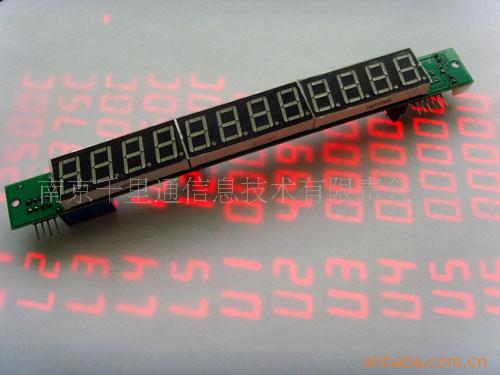

數碼顯示板
|
|
直觀顯示所測得的模擬量數值 |
|

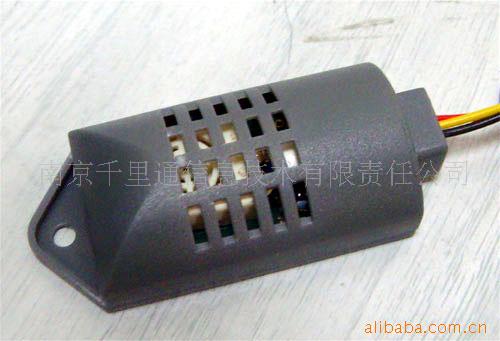

溫度傳感器
|
|
探測周圍溫度，輸出給A/D數模轉換模塊，由主機以短信方式發給指定手機
|
|
濕度傳感器
|
|
探測周圍濕度，輸出給A/D數模轉換模塊，由主機以短信方式發給指定手機
|
|

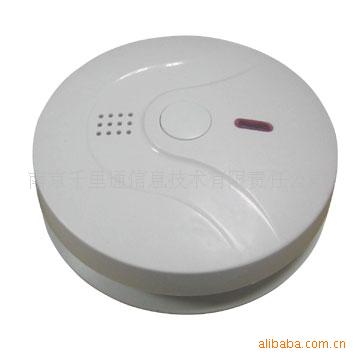

無線煙霧傳感器
|
|
當煙霧達到一定濃度的時候，傳感器發出高音鳴叫，并無線發給報警主機，發出短信。無線報警，不需要布線。
|
|

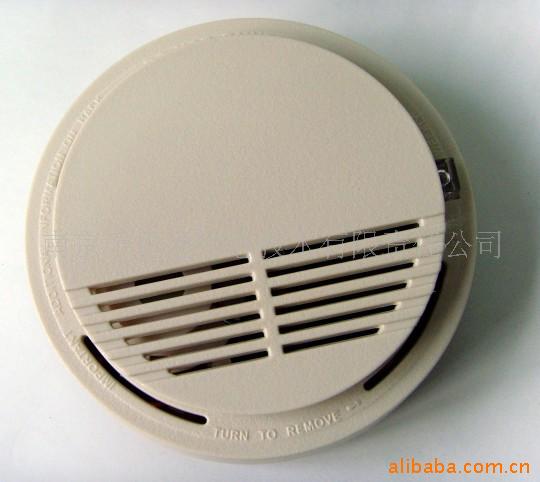

有線煙霧傳感器
|
|
當煙霧達到一定濃度的時候，傳感器發出高音鳴叫，并無線發給報警主機，發出短信。有線報警，可靠性高。
|
|

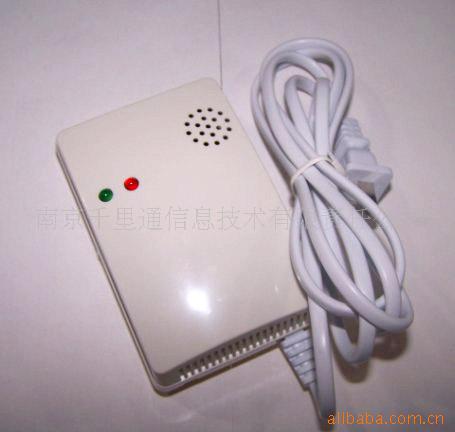

無線可燃氣體傳感器
|
|
有可燃氣體泄漏時，傳感器發出高音鳴叫，聯動電源插座，啟動排風裝置；并無線發給報警主機，發出短信。無線報警，不需要布線。
|
|

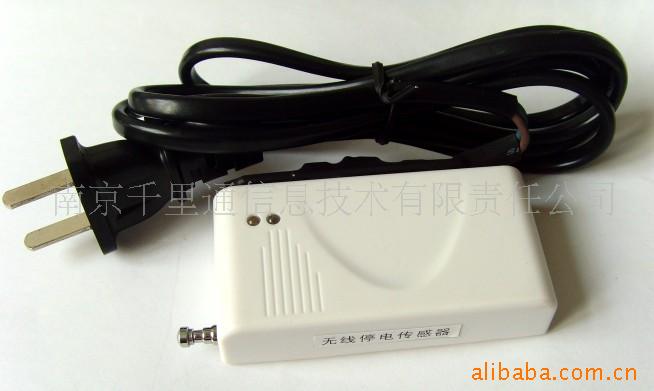

無線停電傳感器
|
|

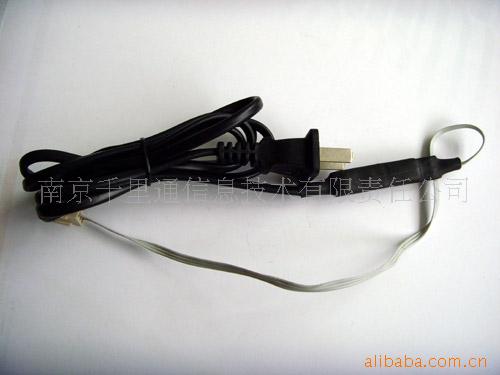

監控220V、380V電源是否正常，當停電時，向主機無線報警，再由主機向指定手機發送報警短信。
|
|
有線停電傳感器
|
|
監控220V、380V電源是否正常，當停電時，向主機報警，再由主機向指定手機發送報警短信。
|
|
UPS工作狀態傳感器
|
|
監控UPS的工作狀態是否正常，當UPS工作異常，向主機報警，再由主機向指定手機發送報警短信。
|
|

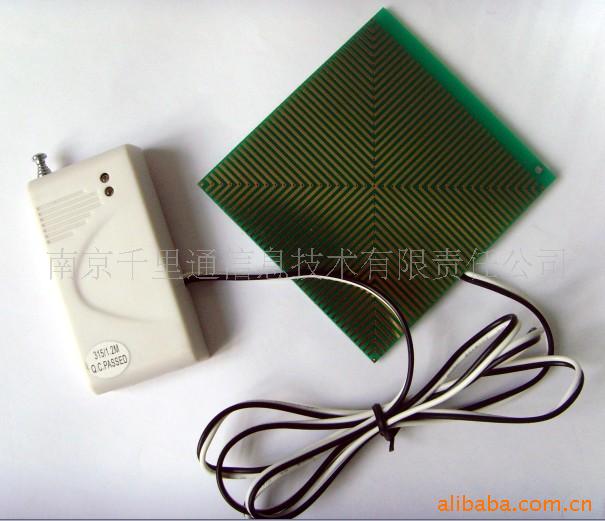

無線漏水（下雨）傳感器
|
|
監控現場是否漏水，無線報警
|
|

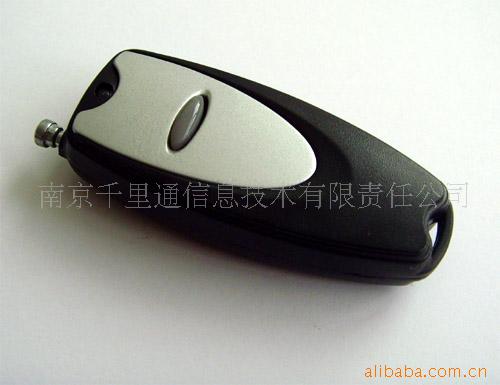

無線緊急報警按鈕
|
|
遇到緊急情況時，距主機一定范圍內，可以無線求救報警
|
|
有線緊急報警按鈕
|
|
遇到緊急情況時，距主機一定范圍內，可以求救報警
|
|
無線門磁傳感器
|
|
安裝在門、窗上，當門、窗打開時，觸發傳感器，無線報警
|
|
有線門磁傳感器
|
|
安裝在門、窗上，當門、窗打開時，觸發傳感器，向指定手機報警
|
無線人體紅外傳感器
安裝在室內后面對窗戶，當有人在室內走動或有人從窗戶進入，觸發傳感器，無線報警。
有線人體紅外傳感器
安裝在室內或面對窗戶，當有人在室內走動或有人從窗戶進入，觸發傳感器，向指定手機報警。
微波傳感器
安裝在室內，當有人在一定范圍內走動，觸發傳感器，向指定手機報警。

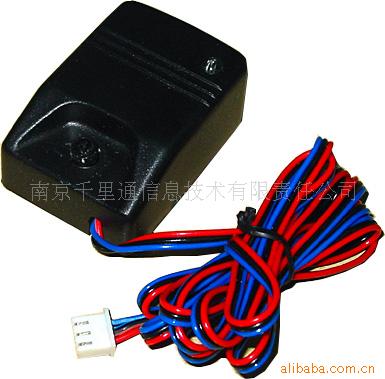

振動傳感器
安在重要物品上、當有人搬動時，觸發傳感器，向指定手機報警。
有線紅外對射柵欄
形成一道看不見的紅外墻，有人闖入時，遮擋紅外線，觸發傳感器，向指定手機報警。
環境監控報警主機標準配置：
內置溫度、濕度、停電、復電傳感器，鋰電池。
其他功能為選配件
